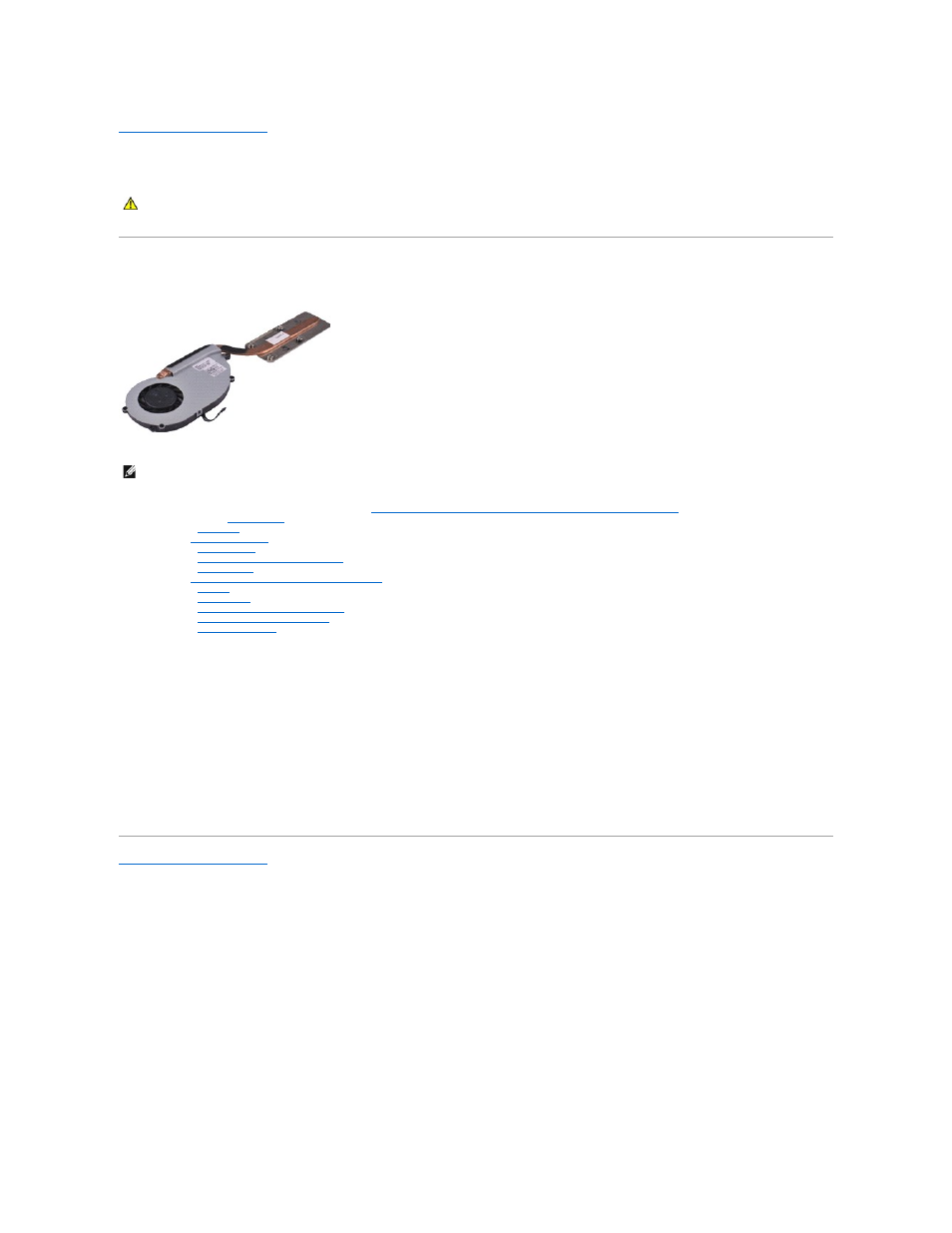

Блок радиатора и вентилятора
Руководство по обслуживанию Dell™ Latitude™ 13
Извлечение блока радиатора /вентилятора
1. Следуйте процедурам , приведенным в разделе Перед началом работы с внутренними компонентами компьютера .
2. Извлеките плату ExpressCard (если имеется).
3. Извлеките плату SD (если имеется).
4. Снимите нижнюю крышку .
5. Извлеките аккумулятор .
6. Извлеките жесткий диск и звуковую плату .
7. Извлеките плату WLAN .
8. Снимите крышку со светодиодными индикаторами .
9. Извлеките память .
10. Извлеките клавиатуру .
11. Извлеките устройство чтения карт памяти .
12. Извлеките батарейку типа «таблетка» .
13. Извлеките системную плату .
14. Отсоедините кабель вентилятора от системной платы .
15. Выверните винты , которыми блок радиатора и вентилятора крепится к системной плате.
16. Поднимите блок радиатора и вентилятора и извлеките его из компьютера .
Установка блока радиатора и вентилятора
Чтобы установить блок радиатора и вентилятора на место , выполните вышеуказанные действия в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ : Может потребоваться установка проигрывателя Adobe® Flash® Player с веб-узла Adobe.com для просмотра приведенных ниже
иллюстраций .
