46 | Установка процессора
Установка процессора
ПРЕДУПРЕЖДЕНИЕ. Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности, поставляемой
с компьютером, и следуйте инструкциям, приведенным в «Перед началом работы»
на стр. 7. После завершения работ с внутренними компонентами компьютера следуйте
инструкциям, приведенным в разделе «После выполнения работ с внутренними
компонентами компьютера» на стр. 9. Для получения дополнительной информации
о передовом опыте в области техники безопасности см. веб страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Последовательность действий
ПРИМЕЧАНИЕ. Новый процессор поставляется в комплекте с термоподушкой.
В некоторых случаях процессор может поставляться с уже смонтированной на
нем термоподушкой.

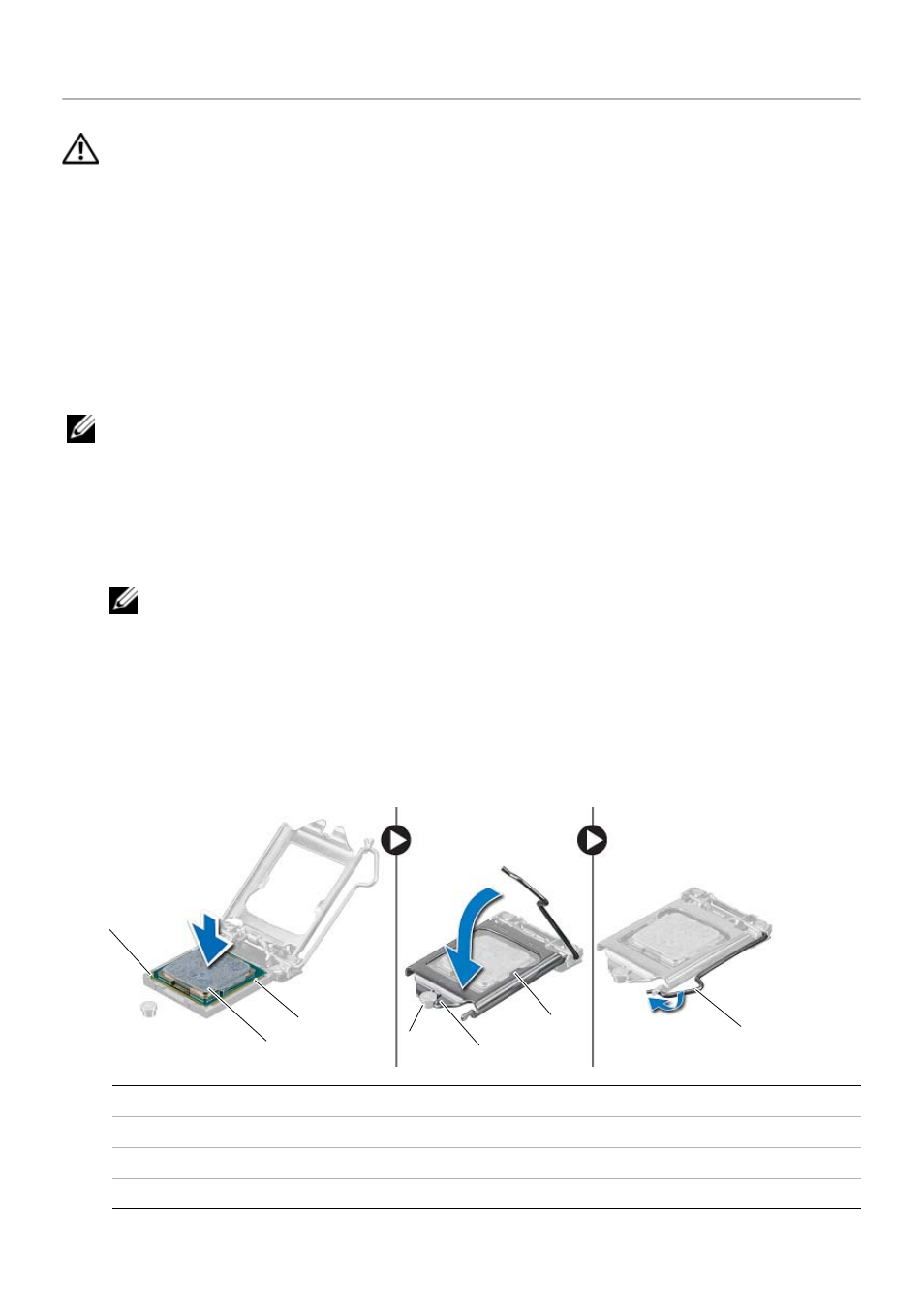

1 Убедитесь, что рычаг на гнезде процессора до отказа отведен в открытое положение.
2 Совместите угол процессора, соответствующий контакту 1, с углом контакта 1 гнезда,
а затем вставьте процессор в гнездо.
ПРИМЕЧАНИЕ. На углу процессора, соответствующем контакту 1, изображен
треугольник, который необходимо совместить с треугольником на углу контакта
«1» ZIF разъема. Если процессор установлен правильно, все четыре угла будут
расположены на одной высоте. Если один или несколько углов процессора
расположены выше других, процессор установлен неправильно.
3 Когда процессор полностью установится в гнездо, закройте крышку процессора.
4 Отведите рычажок фиксатора вниз и поместите его под выступ на крышке процессора.
1 угол процессора с контактом «1» 2 процессор
3 направляющие выступы (2) 4 направляющий штырь
5 выемка в крышке процессора 6 крышка процессора
7 рычаг
1
2
3
4
5
6
7
