Технический обзор | 11

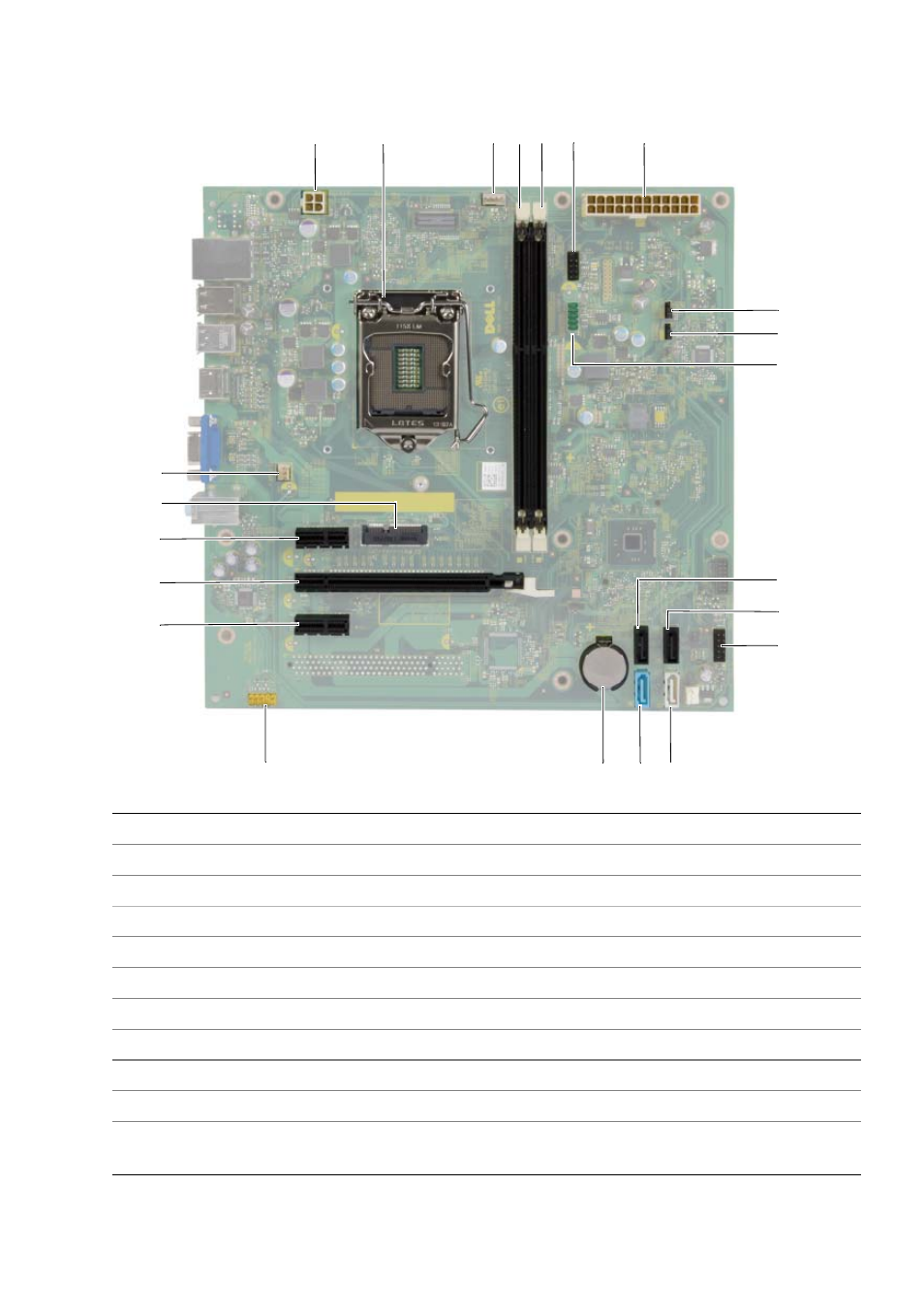

Компоненты системной платы
1 разъем питания (ATX12V) 2 разъем процессора
3 разъем вентилятора процессора (FNCPU1) 4 разъемы модулей памяти (DIMM1)
5 разъемы модулей памяти (DIMM2) 6 разъем USB на передней панели (USBF1)
7 основной разъем питания (ATX1) 8 перемычка сброса CMOS (CMCLR1)
9 перемычка сброса пароля (PWCLR1) 10 разъем USB на передней панели (USBF3)
11 разъем SATA (SATA 3) 12 разъем SATA (SATA 2)
13 разъем кнопки питания (LED H1) 14 разъем SATA (SATA 1)
15 разъем SATA (SATA 0) 16 гнездо батареи (BT1)
17 аудиоразъем на передней панели (AUDF1) 18 слот для платы PCI Express x1 (SLOT3)
19 слот для платы PCI Express x16 (SLOT2)
20 слот для платы PCI Express x1 (SLOT1)
21 слот для мини плат (MINI1) 22 разъем вентилятора внутри корпуса
(FANSYS2)
1 2 4 5 7
10
13
14 15 16
18
19
20
21
12
17
3
8
9
11
6
22
