Контроль
74
• Модули ИБП
• Модули батареи
• Направления тока
• Источники электрической энергии на входе ИБП
• Нагрузка на выходе ИБП, со статусом, который связан со статусом ИБП на выходе
• Комбинированные цветовые коды

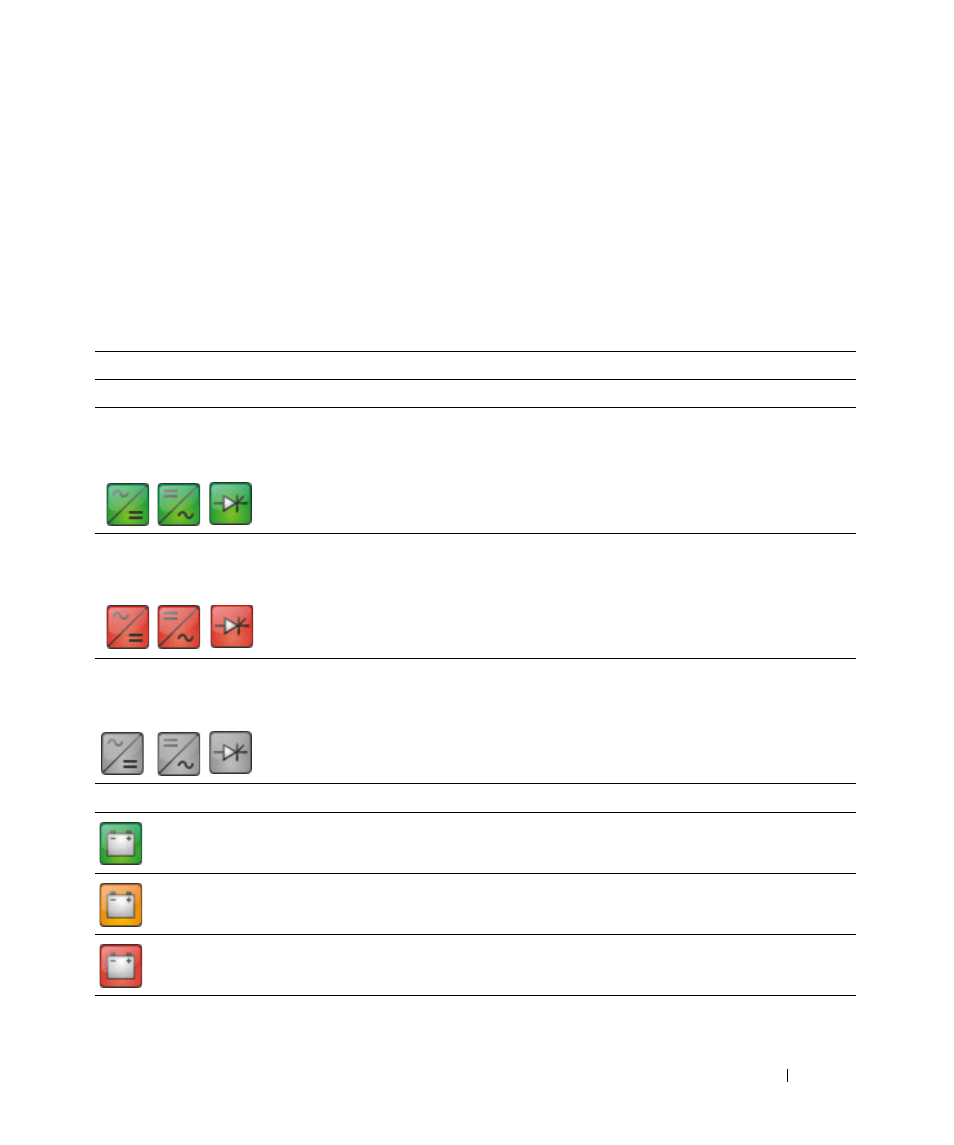

Таблица 7. Иконки синоптической панели
Символ
Цвет
Описание
Модули ИБП
Переменный ток/Постоянный ток
Постоянный ток/ Переменный ток
Байпас
Зеленый
Статус OK и Активный
Переменный ток/Постоянный ток
Постоянный ток/ Переменный ток
Байпас
Красный
Внутренняя ошибка и Неактивный
Переменный ток/Постоянный ток
Постоянный ток/ Переменный ток
Байпас
Серый
Статус OK и Неактивный или Неизвестный
Модули Батареи
Зеленый
Статус OK
Оранжевый
Заряд батареи составляет менее 50%
Красный
Сбой батареи или прекращение резервного
питания
