Панель измерений – Инструкция по эксплуатации Dell UPS 5600R
Страница 69
Контроль
69
• Описание:Коммерческое название продукта
• Версия встроенного ПО: Номер версии встроенного ПО ИБП или платы Dell NMC, настроенных в
качестве источника электропитания
• Номинальная полная мощность: Номинальная полная мощность ИБП (в ваттах)
• Серийный номер: серийный номер устройства (если имеется)
• Состояние батареи: Зарядка/Разрядка/Отказ/Подзарядка/Покой
• Источник питания: Сеть переменного тока /Батарея
• Уровень нагрузки: Выходной уровень нагрузки устройства
• Емкость батареи:Емкость батареи устройства
• Время автономной работы: оставшееся время обеспечения резервного питания устройства
• Сегмент нагрузки 1: состояния выходной розетки (Вкл/Выкл)
• Сегмент нагрузки 2: состояния выходной розетки (Вкл/Выкл)
ПРИМЕЧАНИЕ.
Отображаемая на этой панели информация зависит от характеристик ИБП (см. Рисунок 51).
Панель измерений
На этой панели отображается электрические параметры выбранного устройства для однофазных или
трехфазных устройств, в зависимости от характеристик узла (см.Рисунок 51).

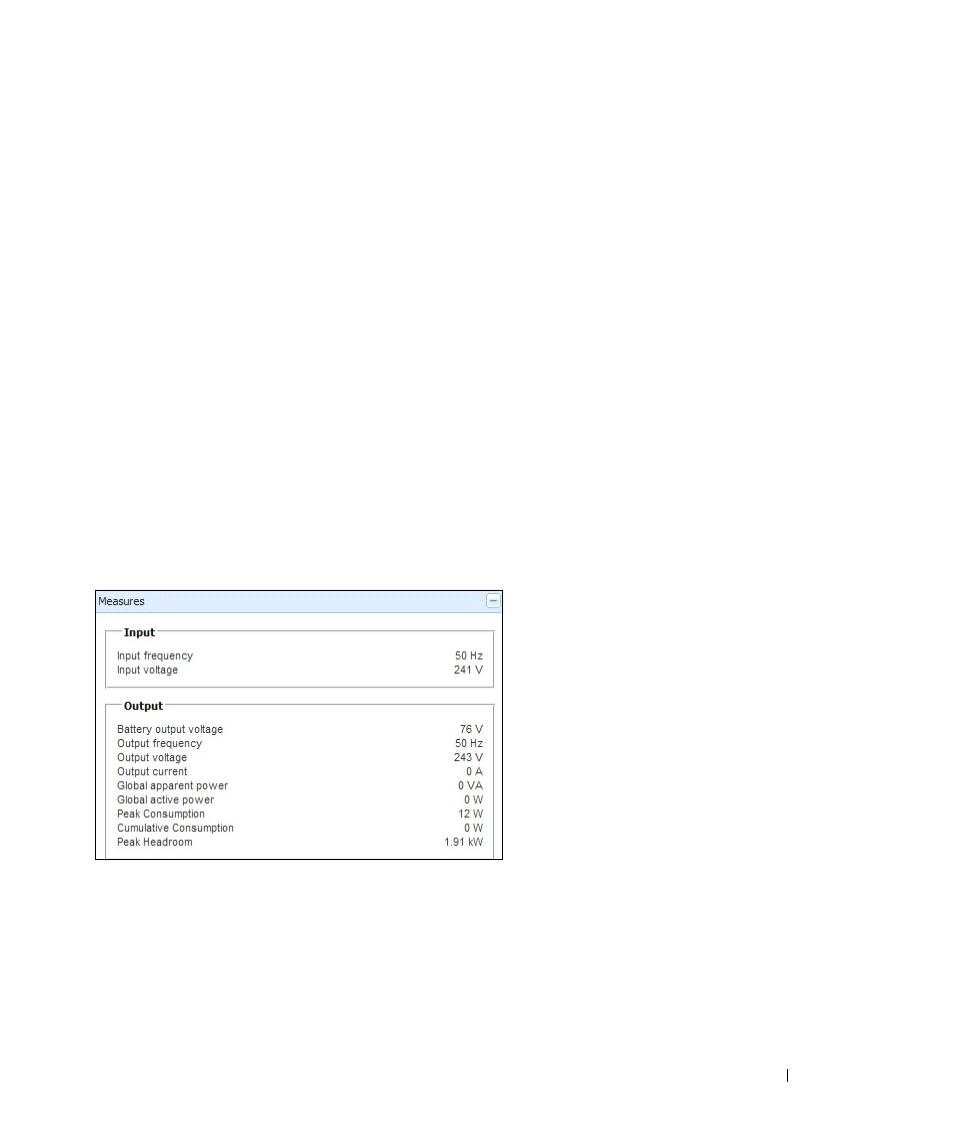

Рис. 51. Панель измерений
Следующая информация об узле отображается в этой панели:
• xxx.xxx.xxx.xxx: Имя сервера DNS (или IP-адрес) отображается рядом со значком состояния.
• Описание: Коммерческое название продукта
• Номинальная фиксируемая мощность: номинальная фиксируемая мощность ИБП (в ВА или кВА)
• IP-адрес: IP-адрес для веб/SNMP-платы (при получении по сети)
