Антенные
модули |
39
14
Антенные модули
ОСТОРОЖНО. Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11.
Дополнительные сведения по вопросам безопасности см. на веб странице, посвященной
соответствию нормативам: dell.com/regulatory_compliance.
Извлечение антенных модулей
Предварительные действия
1 Снимите крышку стойки. См. раздел «Снятие крышки стойки» на стр. 15.
2 Снимите стойку. См. раздел «Снятие стойки» на стр. 17.
3 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
4 Снимите экран системной платы. См. раздел «Извлечение экрана системной платы»

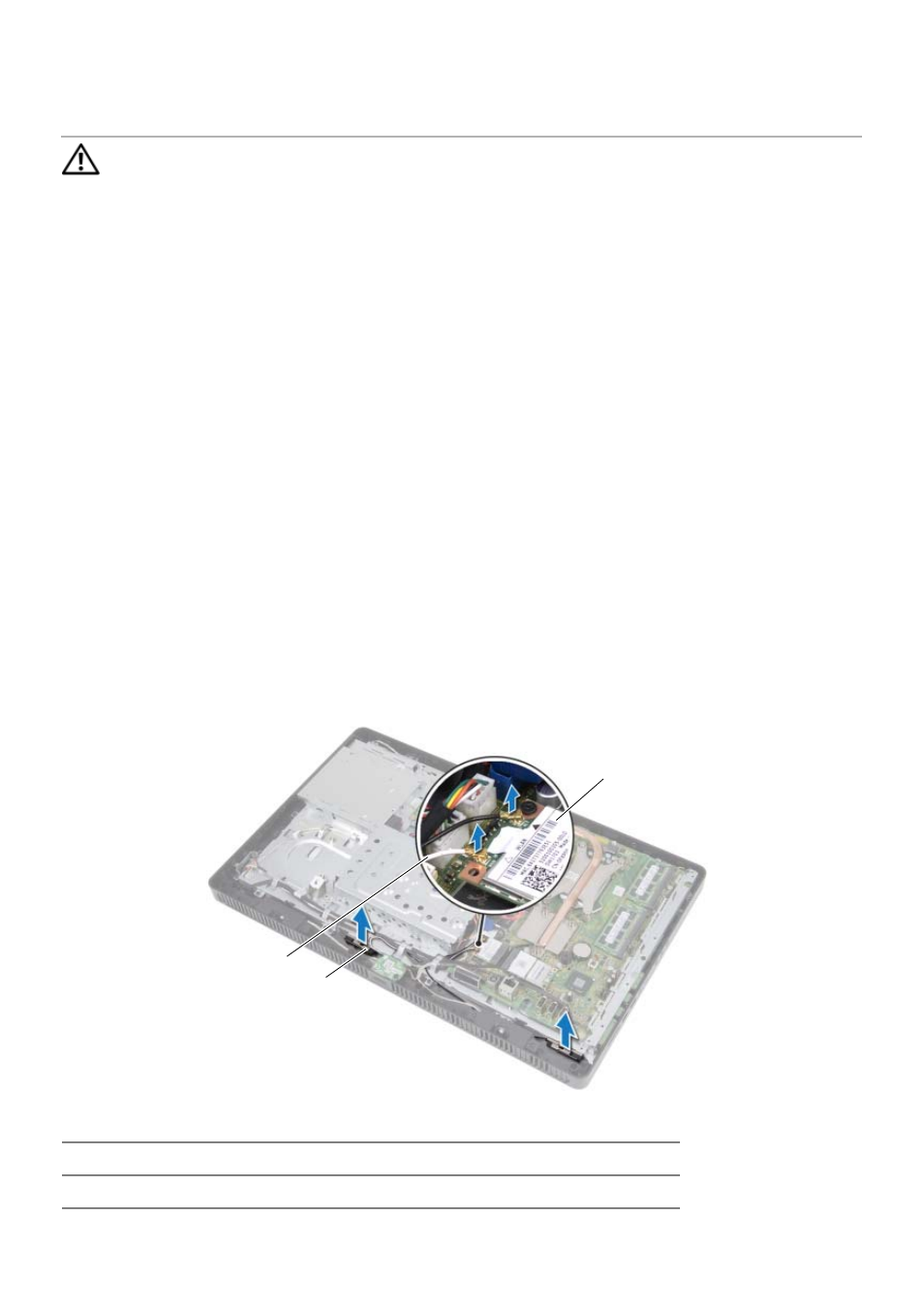

Последовательность действий
1 Отсоедините антенные кабели от разъемов мини платы беспроводной сети.
2 Зарисуйте схему разводки антенных кабелей и извлеките их из направляющих.
3 Отделите антенные модули от корпуса.
1
антенные кабели (2)
2
модули антенны (2)
3
мини плата беспроводной сети
2
1
3
