Плата B CAS (только для Японии)
ОСТОРОЖНО. Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11.
Дополнительные сведения по вопросам безопасности см. на веб странице, посвященной
соответствию нормативам: dell.com/regulatory_compliance.
Снятие платы B CAS
Предварительные действия
1 Снимите крышку стойки. См. раздел «Снятие крышки стойки» на стр. 15.
2 Снимите стойку. См. раздел «Снятие стойки» на стр. 17.
3 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
Последовательность действий
1 Выверните винт, который крепит плату B CAS к средней раме.
2 Переверните плату B CAS.
3 Отсоедините кабель платы B CAS от разъема на плате B CAS.
4 Приподнимите плату B CAS и извлеките ее из компьютера.

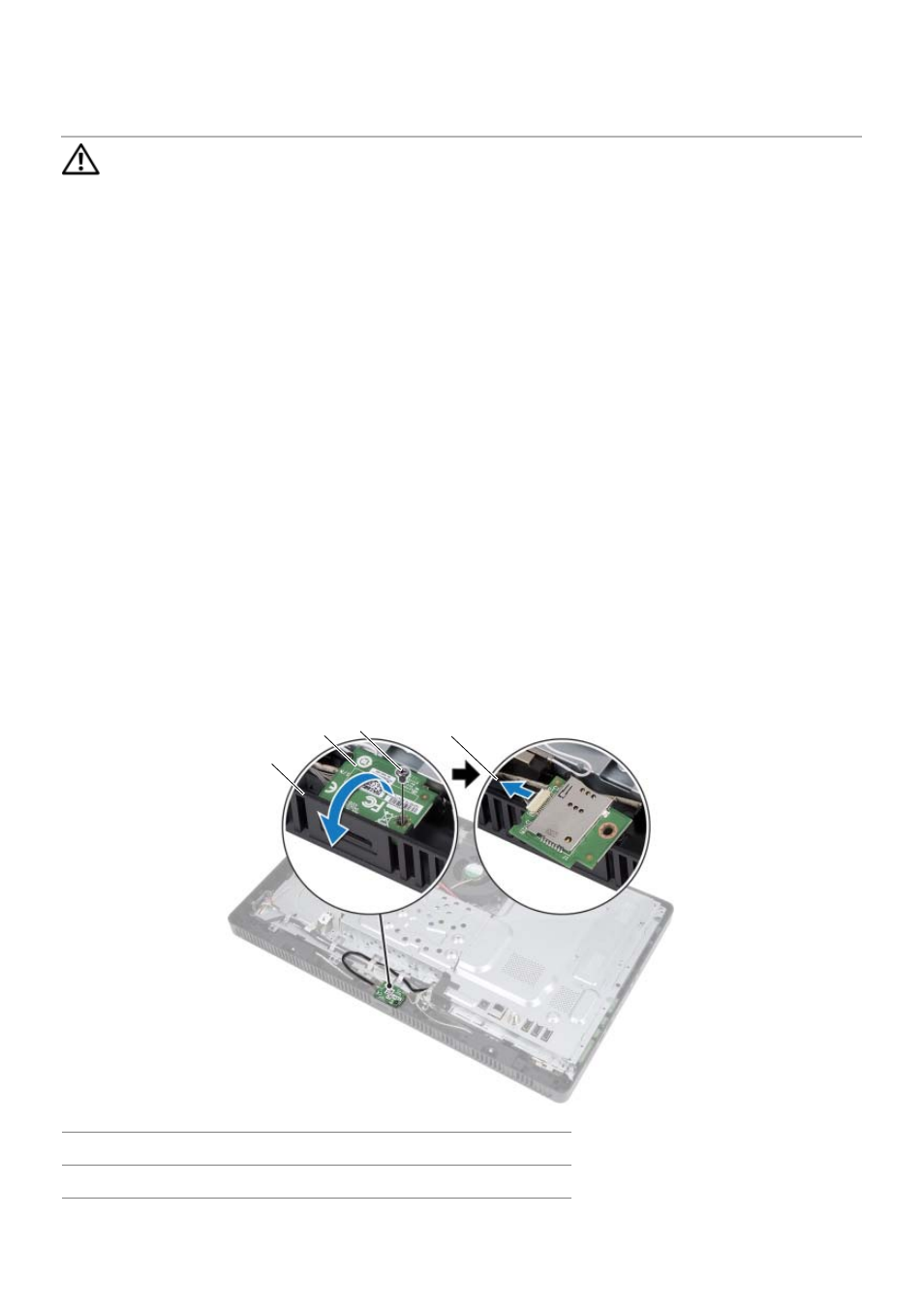

1
средняя рама
2
плата B CAS
3
винт
4
кабель платы B CAS
2 3 4
1
