Извлечение
кабеля низковольтной дифференциальной
передачи
сигналов (LVDS)
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) крышку шарнира
c) клавиатуру
d) оптический дисковод
e) упор для рук
f) дисплей в сборе
g) лицевую панель дисплея
h) панель дисплея
3.

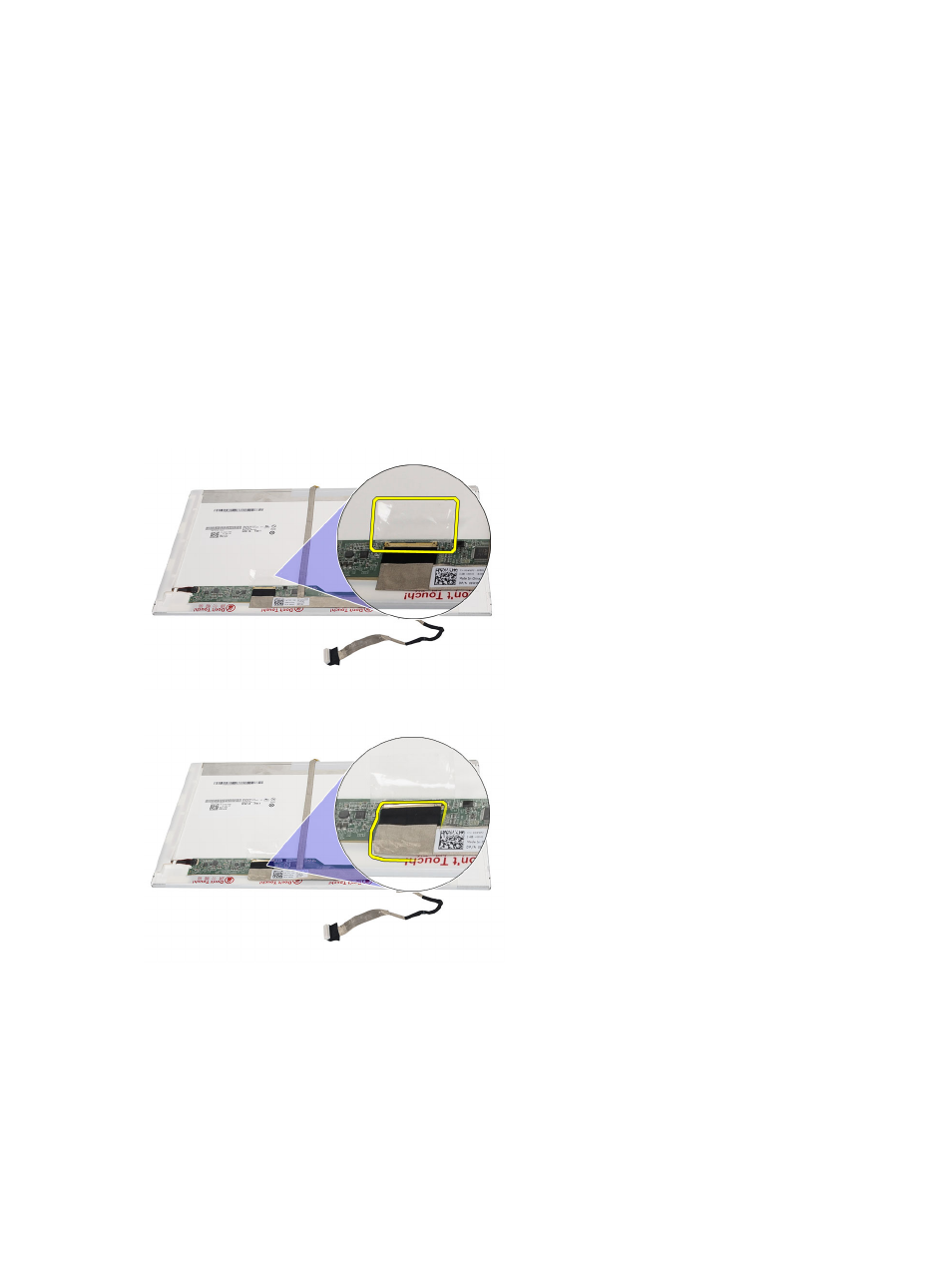

Удалите
ленту, которой крепится подсоединенный кабель LVDS.
4.
Отсоедините
кабель LVDS от панели дисплея.
5.
Отклейте
кабель дисплея от клейкой ленты, которой он крепится к панели дисплея.
