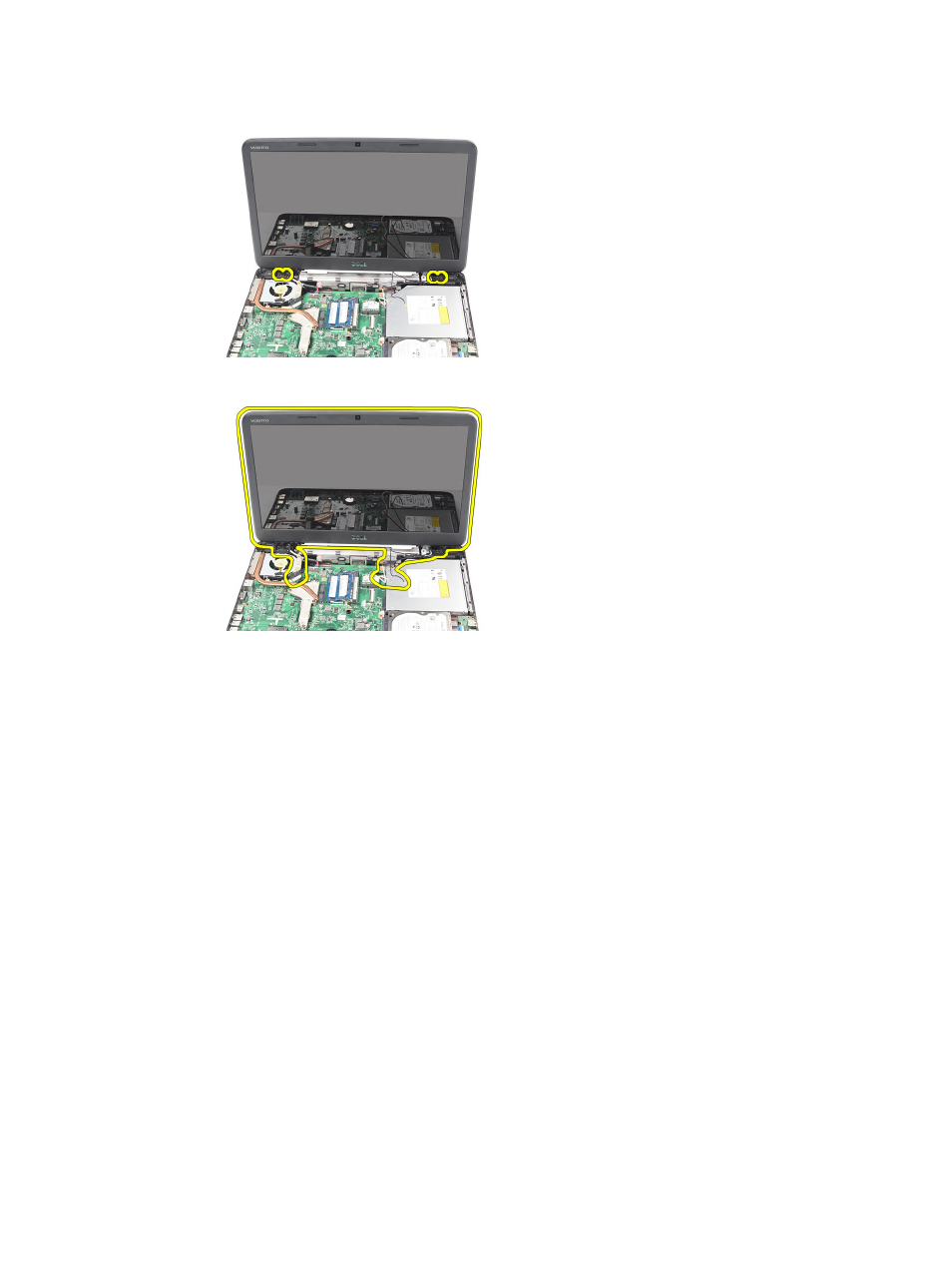

6. Приподнимите дисплей в сборе и снимите его с корпуса компьютера.
Установка дисплея в сборе
1. Вставьте шарниры дисплея в сборе в держатели.
2. Вверните винт, которым крепятся оба шарнира.
3. Подсоедините кабель LVDS к системной плате.
4. Уложите антенные кабели беспроводной локальной сети WLAN, установив их в держатель, и подсоедините
антенны к плате WLAN.
5. Подсоедините кабель платы USB.
6. Установите :
a) упор для рук
b) клавиатуру
c) крышку шарнира
d) аккумулятор
7. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение порта разъема подключения питания и скобы
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
