Назад на страницу содержания
Передняя панель ввода-вывода
Руководство по обслуживанию Dell™ Inspiron™ 535/537/545/546
Извлечение передней панели ввода - вывода
Установка передней панели ввода -вывода
Извлечение передней панели ввода - вывода
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите лицевую панель (смотрите раздел Снятие лицевой панели ).
4. Отсоедините все кабели , подсоединенные к плате ввода-вывода, от системной платы.
5. Выверните винт , которым панель ввода/вывода крепится к корпусу.
6. Осторожно извлеките панель ввода -вывода из компьютера.
Установка передней панели ввода -вывода
1. Выровняйте фиксатор панели ввода -вывода и вставьте его в соответствующий разъем.
2. Вверните обратно винт , которым панель ввода/вывода крепится к корпусу.
3. Подсоедините кабели к разъемам системной платы .
ОСТОРОЖНО : Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения об эффективных мерах обеспечения безопасности см. на главной странице «О
соответствии нормативным документам» по адресу www.dell.com/regulatory_compliance.
ОСТОРОЖНО : Во избежание поражения электрическим током обязательно отключайте компьютер от электросети перед снятием крышки
корпуса .
ОСТОРОЖНО : Не работайте с компьютером , если с него сняты какие- либо крышки (включая крышку корпуса, переднюю панель,
заглушки передней панели и т. п .).
ПРИМЕЧАНИЕ : Перед отсоединением кабелей запомните их расположение , чтобы при установке новой панели ввода/вывода их можно было
правильно подсоединить .
ВНИМАНИЕ : При извлечении панели ввода /вывода из компьютера будьте предельно осторожными. Неосторожность может привести к
повреждению разъемов кабелей и зажимов .

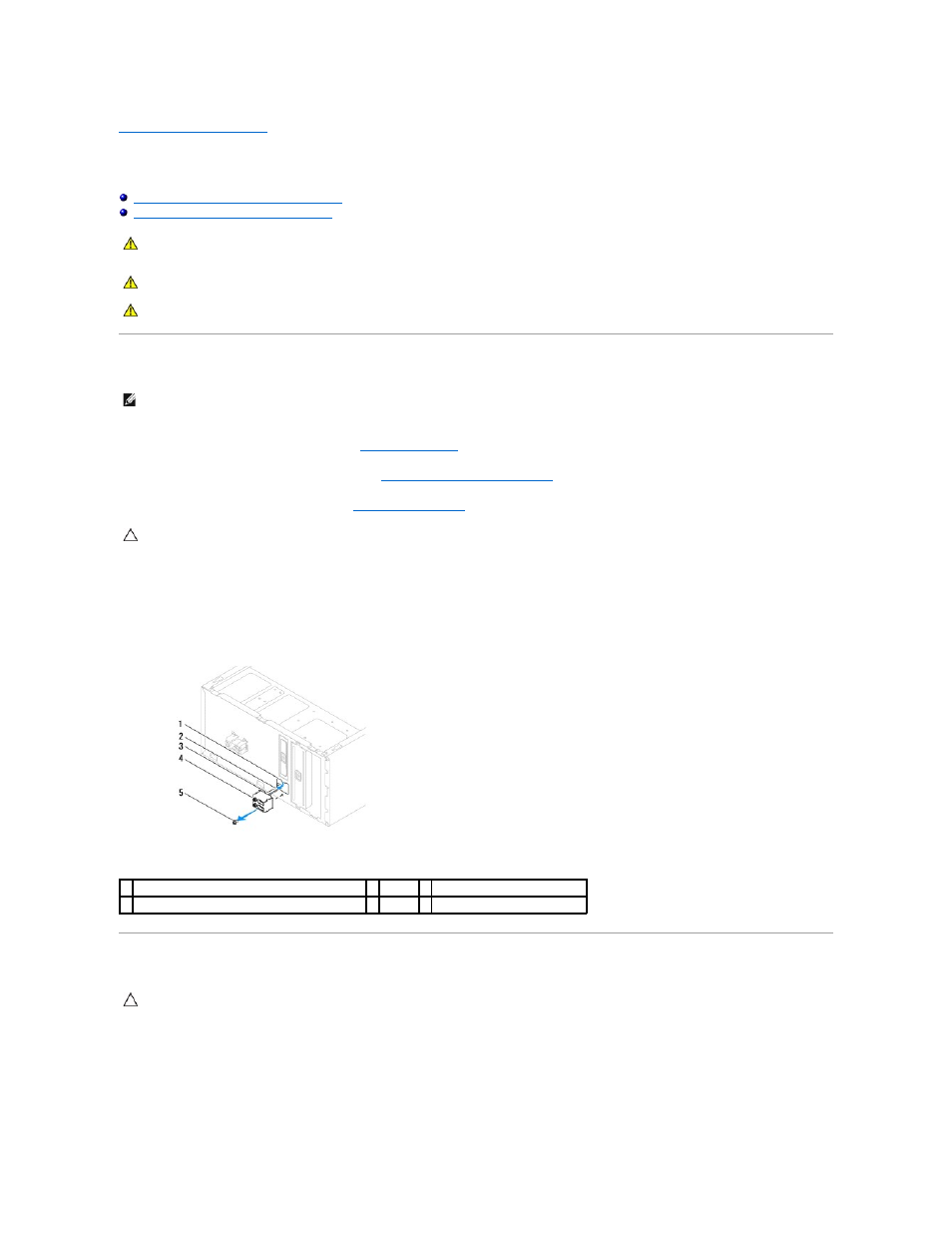

1 слот для зажимного ключа панели ввода-вывода 2 кабели 3 фиксатор панели ввода-вывода
4 панель ввода-вывода 5 винт
ВНИМАНИЕ : При вставке панели ввода -вывода в компьютер старайтесь не повредить разъемы кабелей и зажимы для кабелей.
