Inspiron 546
a. Поверните прижимной рычаг на 180° против часовой стрелки для снятия фиксации зажимной скобы на выступе крепления .
b. Аккуратно поверните блок радиатора и вентилятора процессора вверх и извлеките его из компьютера . Положите блок радиатора и
вентилятора процессора на его верхнюю поверхность , чтобы термопаста была обращена вверх.
Установка блока вентилятора и радиатора процессора
1. Удалите термопасту с нижней части блока вентилятора и радиатора процессора .
2. Нанесите новую термопасту на верхнюю поверхность процессора .
3. Установка блока вентилятора и радиатора процессора .
Inspiron 535/537/545
a. Совместите невыпадающие винты вентилятора и блока радиатора процессора с четырьмя резьбовыми отверстиями на системной плате .
b. Затяните четыре невыпадающих винта , крепящие блок вентилятора и радиатора процессора к системной плате.
Inspiron 546
a. Установите блок вентилятора и радиатора процессора в зажим .
b. Убедитесь , что две зажимные скобы совмещены с двумя выступами крепления.
c. Удерживая блок вентилятора и радиатора процессора на месте , поверните рычаг зажима на 180 градусов по часовой стрелке, чтобы
закрепить блок .

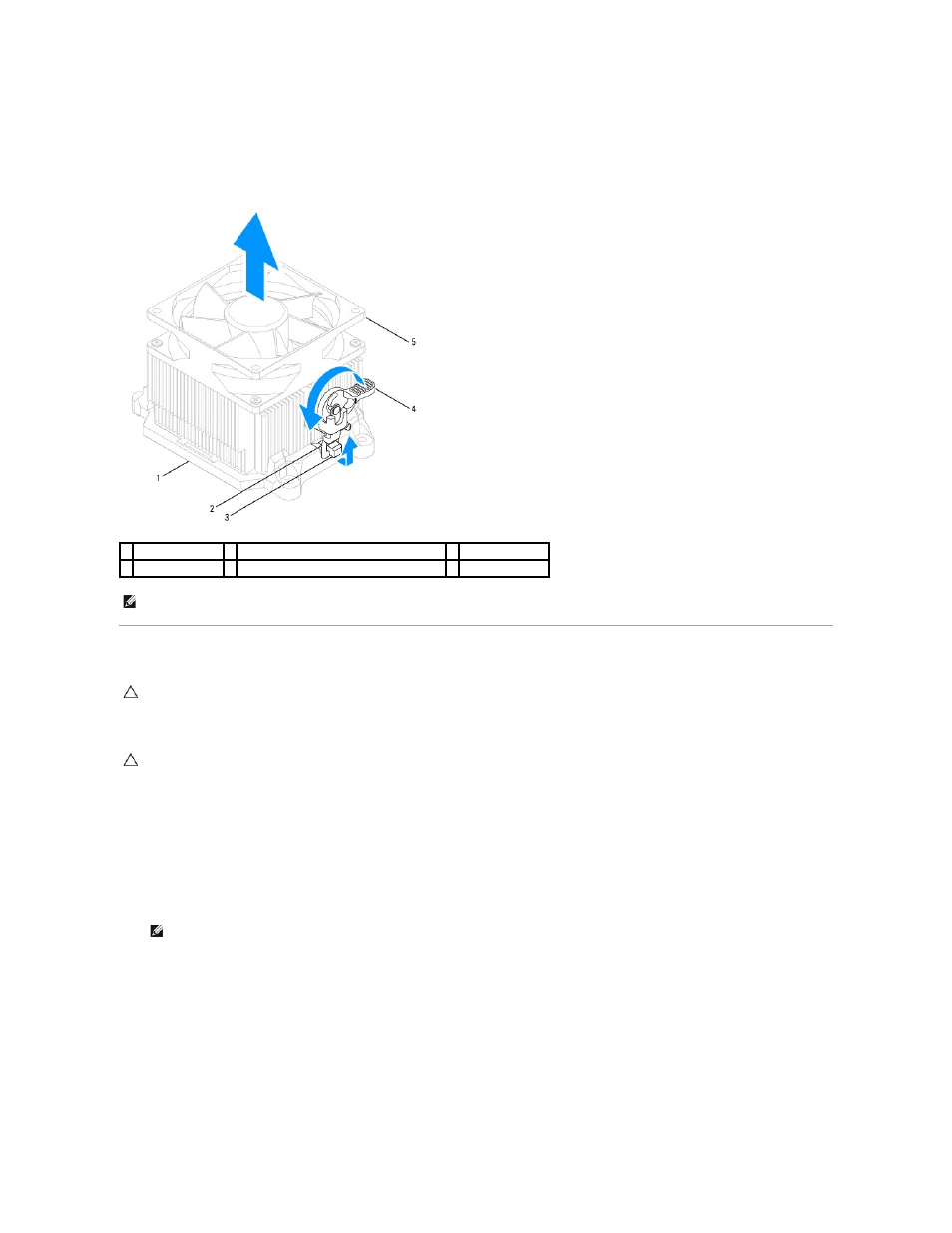

1 крепление 2 зажимная скоба 3 выступ крепления
4 прижимной рычаг 5 блок вентилятора и радиатора процессора
ПРИМЕЧАНИЕ : Вентилятор процессора и блок радиатора вашего компьютера могут выглядеть несколько иначе , чем показано на иллюстрации
выше .
ВНИМАНИЕ : При установке вентилятора на место убедитесь , что не зажаты провода, соединяющие его с системной платой.
ВНИМАНИЕ : Не забудьте нанести новую термопасту . Новая термопаста необходима для обеспечения достаточной термопередачи, которая
является обязательным условием для оптимальной работы процессора .
ПРИМЕЧАНИЕ : Убедитесь , что блок вентилятора и радиатора процессора плотно встал на свое место и надежно закреплен.
