Замена системной платы
Dell™ Inspiron™ 1210
- руководство по обслуживанию
Установка раскладки клавиатуры
1.
Выполните инструкции
, описанные в разделе
Перед установкой
.
2.
Снимите упор для рук
. Смотрите раздел
Замена упора для рук
.
3.
Отсоедините кабель дисплея от разъема на системной плате
. Смотрите раздел
Замена дисплея
.
4.
Отсоедините кабель питания от соответствующего разъема на системной плате
. Смотрите раздел
Замена кабеля питания
.
5.
Отсоедините кабель
CRT от соответствующего разъема на системной плате. Смотрите раздел
Замена платы
CRT
.
6.
Отсоедините кабель
USB от соответствующего разъема на системной плате. Смотрите раздел
Замена платы
USB
.
7.
Отсоедините кабель батарейки типа
"таблетка" от разъема на системной плате. Смотрите раздел
Замена батарейки типа
"таблетка"
.
8.
Отсоедините кабель жесткого диска от соответствующего разъема на системной плате
. Смотрите раздел
Замена жесткого диска
.
9.
Выверните два винта
, которыми системная плата крепится к основанию компьютера.
10.
Приподнимите системную плату под углом к боковой стороне компьютера и извлеките ее из основания компьютера
.
11.
Чтобы установить системную плату на место
, выполните все действия, описанные в разделе
, в обратном порядке.
12.
Включите компьютер
.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
:
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности компьютера
(например, задней панели).
ПРИМЕЧАНИЕ
:
Микросхема
BIOS на системной плате содержит метку производителя, которая также видна на ярлыке со штриховым кодом,
прикрепленном к нижней панели компьютера
.

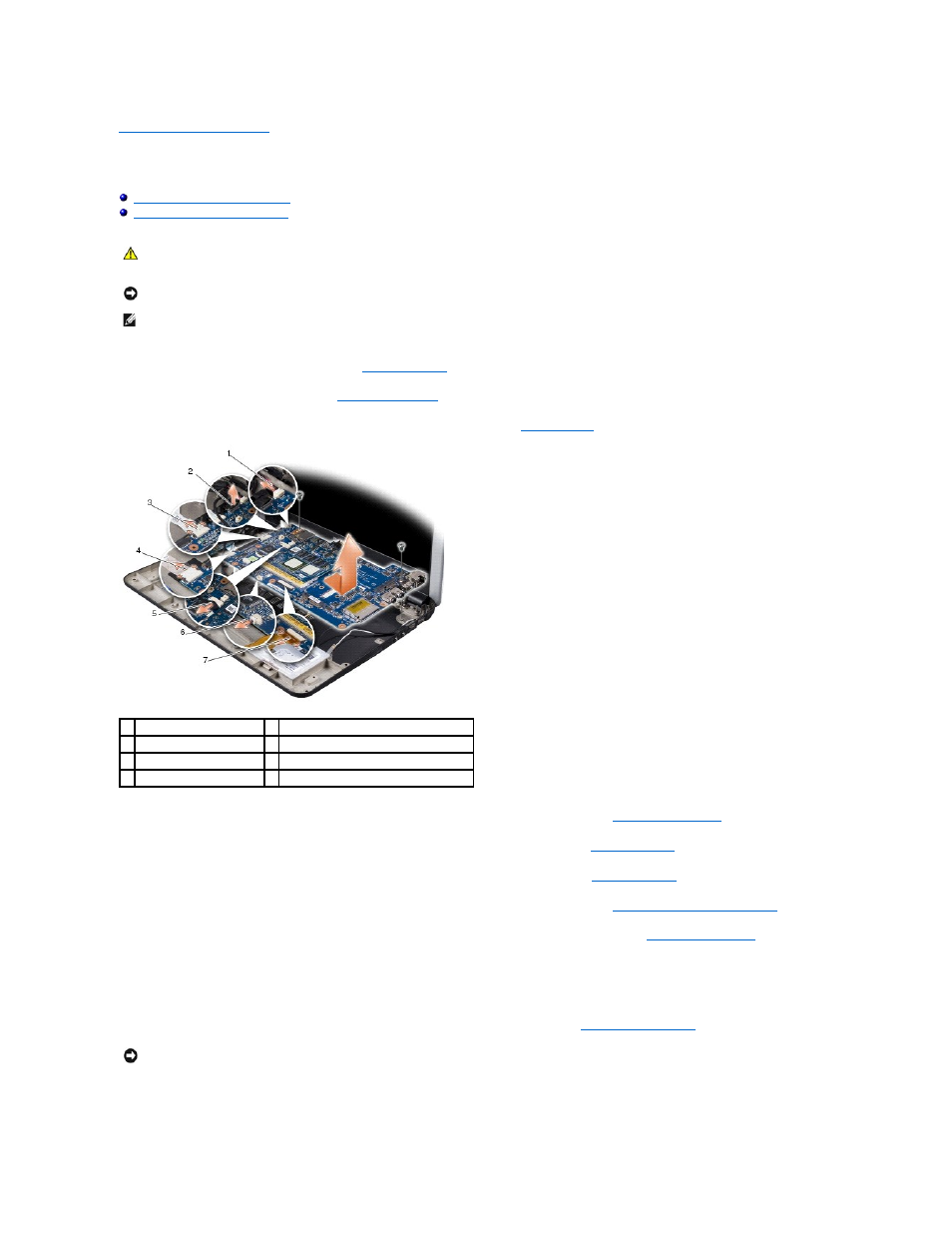

1 Кабель питания
2 Кабель "2-в-1": разъем LVDS
3 кабель CRT
4 кабель USB
5 разъем камеры "2-в-1"
6 кабель батарейки типа "таблетка"
7 кабель жесткого диска
ВНИМАНИЕ
:
Перед включением компьютера вверните обратно все винты и убедитесь
, что внутри компьютера случайно не остался какой-либо
винт
. В противном случае можно повредить компьютер.
