Инструкция по эксплуатации Dell Inspiron Mini 12 (1210, Late 2008)
Страница 15
6.
Извлеките кабель камеры и
LVDS "2-в-1".
7.
Выверните четыре винта
M2 x 2,5 мм (по два на каждой стороне), которыми скобы панели дисплея крепятся к панели дисплея.
8.
Чтобы установить на место панель дисплея
, совместите скобы панели дисплея с панелью дисплея.
9.
Вверните обратно четыре винта
M2 x 2,5 мм, которыми скобы панели дисплея крепятся к каждой стороне панели дисплея.
10.
Установите на место кабель камеры и
LVDS "2-в-1".
11.
Совместите панель дисплея с рамой панели дисплея и вверните шесть винтов
M2,5 x 3 мм.
12.
Проложите кабели обратно через направляющие желобки
.
13.
Установите на место кабели от разъемов с каждой стороны платы инвертора и кабель камеры и
LVDS "2-в-1" от разъема на плате камеры.
14.
Установите на место лицевую панель дисплея
(смотрите раздел
Обратная установка лицевой панели
).
15.
Установите на место дисплей в сборе
).
Назад на страницу Содержания

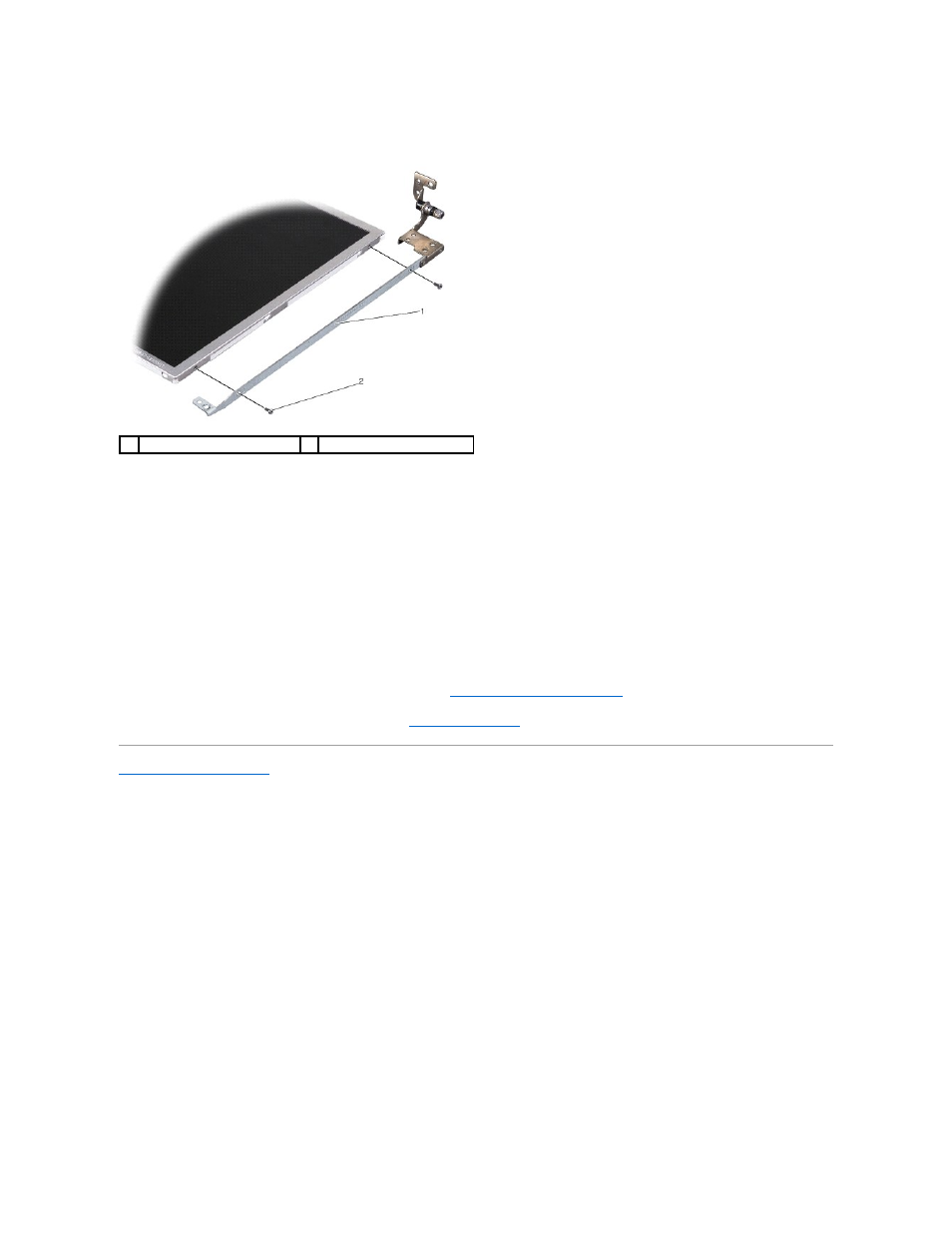

1
скоба панели дисплея
2
винты
M2 x 2,5 мм (4)
