R
E
B: Название деталей и
использование BR-2B/BR-6B
1
Крепление средней растяжки
2
Кнопка растяжки замка
3
Фиксатор раздвижной планки
4
U-образное отверстие
5
Крепление на ноге
6
Ослабить
7
Затянуть
8
Раздвинуть
9
Снять BR-2B/BR-6B
10 Сжать
11 Вынуть
•
Перед тем, как начать работу с оборудованием, снимите
камеру со штатива.
Установка на штатив
1. Вставьте до щелчка крепление средней растяжки в u-образное
отверстие крепления на ноге.
2. Убедитесь, что крепление средней растяжки установлено
правильно и Вы услышали щелчок.
• Во избежание несчастных случаев убедитесь, что
BR-2B/BR-6B закреплено.
• При необходимости ослабьте фиксатор раздвижной планки.
Настройка положения растяжки
1. Сложите ноги и освободите фиксатор раздвижной планки.
2. Настройте на необходимую длину «вылета».
3. Крепко затяните три фиксатора раздвижной планки.
Отсоединение BR-2B/BR-6B
1. Сожмите кнопки растяжки замка и выньте из u-образного
отверстия.
2. Иногда удобнее отсоединять крепление средней растяжки
придерживая ногу.

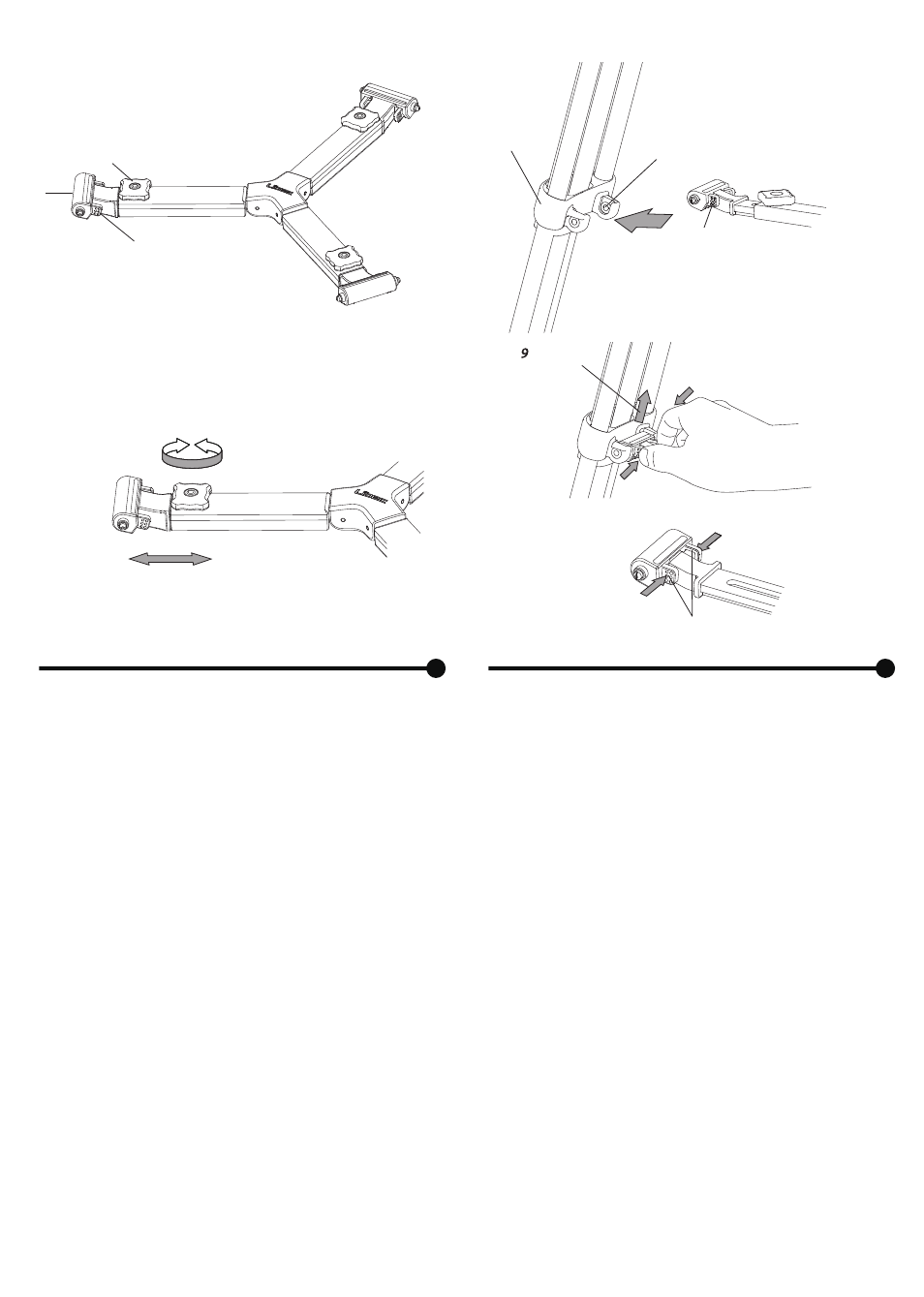

B: Part name and using
BR-2B/BR-6B
1
Mid-level spreader joint
2
Release knob
3
Telescopic lock knob
4
U ditch
5
Leg joint
6 Loosen
7 Tighten
8 Extend
9
Removing of BR-2B/BR-6B
10 Squeeze
11 Pull it out
•
Before proceeding any job, first remove the camera from the
tripod.
Mounting to the tripod
1. Insert the mid-level spreader joint into the U ditch of the leg joint
until it clicks.
2. After installing the mid-level spreader, please counter check that it is
properly mounted and firmly locked.
• Make sure that BR-2B/BR-6B is securely attached to avoid
any accident.
• You may need to loosen the telescopic lock knobs for easier
installation.
Adjusting the spread position
1. Fold the legs and loosen the telescopic lock knob.
2. Adjust to about the same desired length.
3. Firmly tighten all 3 positions of the telescopic lock knob.
Detaching the BR-2B/BR-6B
1. Squeeze any of the release knob and pull it out along the U ditch.
2. It is sometime easier to detach the mid-level spreader joint by holding
firm the leg while doing the above action.
B
: BR-2B/BR-6B
1
2
3
5
4
2
2
7
6
8
10
10
10
10
11
