Sp-2b/sp-6b, A: название деталей и использование sp-2b/sp-6b, A: part name and using sp-2b/sp-6b – Инструкция по эксплуатации Libec BR-6B
Страница 3
R
E

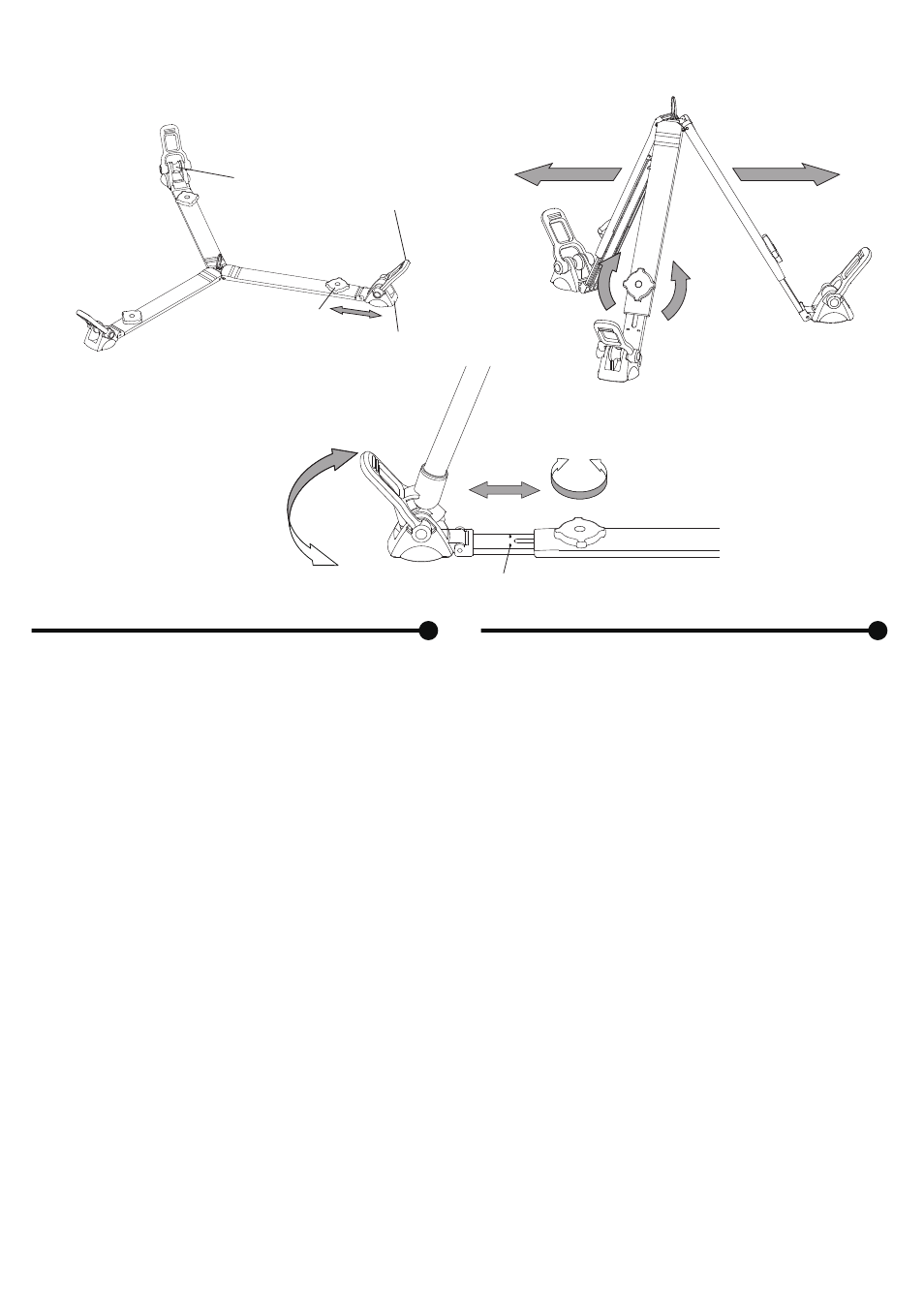

A: Название деталей и
использование SP-2B/SP-6B
1
Упор
2
Резиновый зажим
3
Фиксатор раздвижной планки
4
Башмак
5
Настроить
6
Ослабить
7
Затянуть
8
Растянуть
9
Установить
10 Убрать
11 Необходимый вылет
•
Перед тем, как начать работу с оборудованием, снимите
камеру со штатива.
Установка на штатив
1. Убедитесь, что все три фиксатора раздвижной планки крепко
затянуты
2. Положите на пол и оставьте держатели в исходном положении
3. Нажмите на резиновый зажим и зацепите его за держатель
4. Повторите то же действие на двух оставшихся ногах
• Убедитесь еще раз, что штатив был правильно установлен.
• Неправильная установка штатива может привести к тому,
что «башмак» соскочит и конструкция упадет.
Настройка положения растяжки
1. Сложите ноги и освободите фиксатор раздвижной планки.
2. Настройте указатель со шкалой на необходимую длину «вылета».
3. Крепко затяните три фиксатора раздвижной планки.
A: Part name and using SP-2B/SP-6B
1 Pulley
2
Leg setting rubber
3
Telescopic lock knobи
4
Foot pad holder
5 Adjust
6 Loosen
7 Tighten
8
Spread out the SP-2B/SP-6B
9 Set
10 Remove
11 Scale
•
Before proceeding any job, first remove the camera from the t
ripod
Mounting to the tripod
1. Ensure all the 3 position of the telescopic lock knobs are tightened
2. Spreading flat on the ground and set the spike holder resting on the
pulley
3. Pull the leg setting rubber and hook it on the spike holder
4. Repeat for the other 2 legs
• Reconfirm that the tripod was properly mounted on it
• Improper mounting could cause the leg to come off the foot
pad holder that may leads to a fall over
Adjusting the spread position
1. Fold the legs and loosen the telescopic lock knob.
2. Adjust the scale indicator to about the same desired length.
3. Firmly tighten all 3 positions of the telescopic lock knob.
A
: SP-2B/SP-6B
1
2
3
5
5
4
8
8
6
6
9
7
7
10
11
