C: Установка камеры
• Крепко затяните фиксатор наклона при установке/снятии
камеры. После того, как Вы установили камеру на
головку, не присоединяйте на нее аксессуары и пр.
Это может привести к поломке в случае, если камера
резко наклонится назад или вперед.

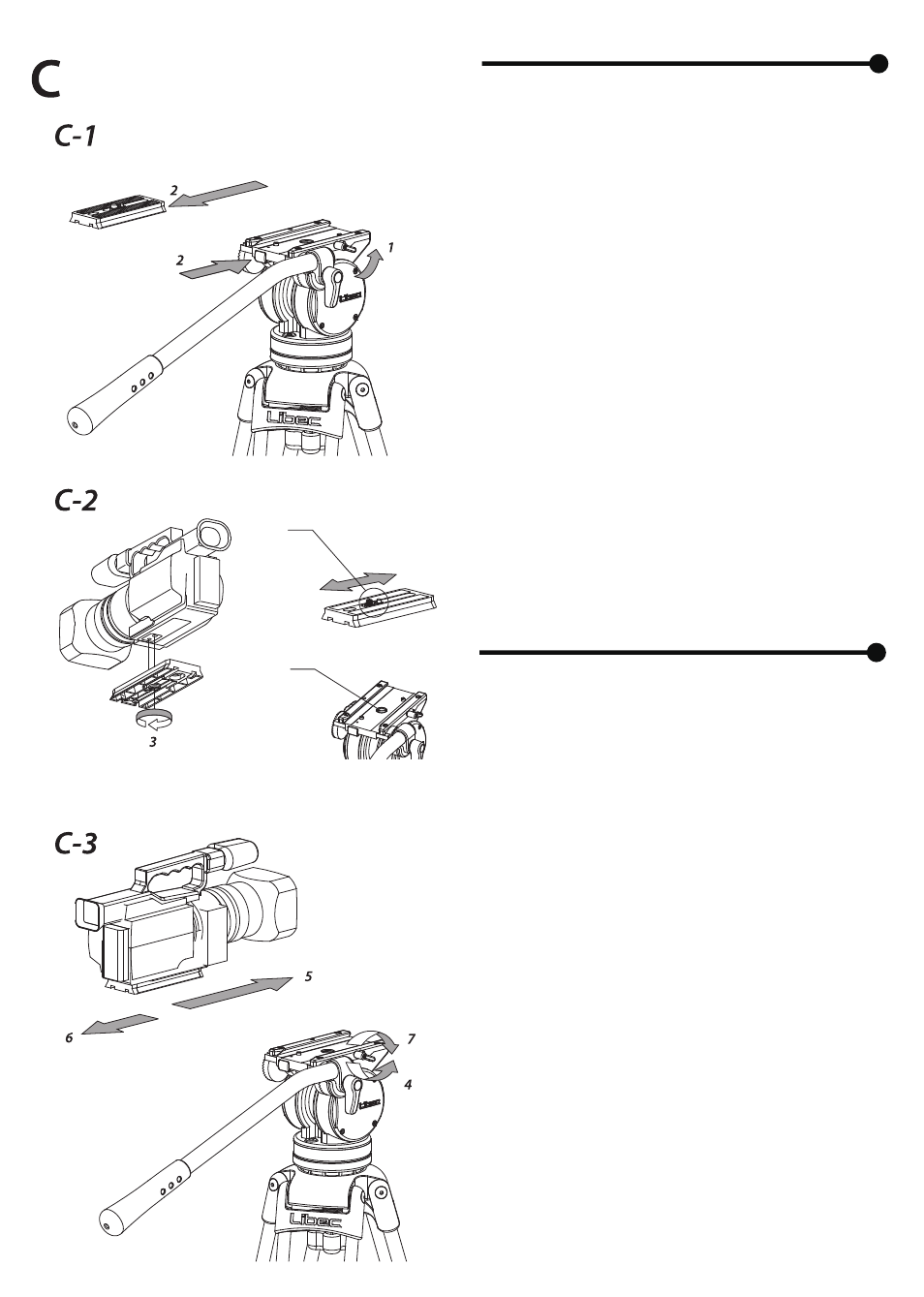

C-1 Снятие скользящей планки:
1 Ослабьте фиксатор скользящей планки.
2 Нажимая на кнопку снятия планки, снимите скользящую
планку по направлению назад.
C-2 Установка скользящей планки:
3 Установите камерные винты и видео ниппели на камеру и
крепко затяните.
*1 Камерный винт и видео ниппель могут скользить
вперед-назад, что позволяет настроить камеру на
желаемое положение. Расстояние скольжения – 52 мм.
*2 H38B: запасной винт установлен на основании.
Используйте эти винты для дополнительного
закрепления.
C-3 Установка камеры на головку:
4 Ослабьте фиксатор скользящей планки.
5 Планку, закрепленную на камере, установите на головку
до щелчка скользящим движением вперед.
• Еще рано затягивать фиксатор скользящей планки.
• Не нажимайте кнопку снятия планки.
6 Для того, чтобы убедиться, что камера установлена
правильно, придерживайте камеру и двигайте ее в
сторону снятия планки, чтобы убедиться, что камера не
снимается с основания.
7 Скользящим движением выберите желаемое расположение
камеры и крепко затяните фиксатор скользящей планки.
*1
*2
C: Mounting of the camera
• Firmly tighten the tilt lock when mounting or dismounting
the camera. Also after the camera was mounted on the head,
do not add accessories and others on it. With the head
suddenly tilt backward or forward, it may cause damage to
the camera.
C-1 Removing the sliding plate:
1 Loosen the sliding plate lock.
2 Slide backwards the sliding plate while pressing the plate
release button.
C-2 Attaching the sliding plate:
3 Set the camera screws and video pin to the camera and
tighten firmly.
*1 The camera screw and video pin could slide back and
front which allow adjustment for the camera positioning.
The sliding distance is 52mm.
*2 H38B; 3/8" spare screw is installed on the platform as
shown. Use these screws for additional reinforcement.
C-3 Attaching the camera to the head:
4 Loosen the sliding plate lock.
5 With the sliding plate mounted on the camera, slide in the
same way as it was removed, push forward until it clicks.
• Do not secure the sliding plate lock yet.
• And not to press the plate release button.
6 To confirm the mounting was correct, hold the camera and
slide towards the inserted entrance, to check that the camera
does not come off the platform.
7 Slide the plate to the desired position and tighten the sliding
plate lock.
