Настройка вариатора привода
Вариаторный привод позволяет свободно изменять
скорость работы высевающих аппаратов и варьировать
норму высева. Передаточное число вариаторного
привода изменяется с помощью регулировочного рычага.
На рычаге есть указатель и шкала с делениями. В
справочниках по нормам высева и по нормам внесения
удобрений приведены значения скорости вращения
высевающих
аппаратов
для
каждого
значения
индикаторной шкалы вариаторного привода.
Основываясь на справочниках по нормам высева и
внесения удобрений выставьте контрольный рычаг
вариаторного привода в позицию, соответствующую
желаемой норме высева.
Для наладки Вариаторного привода каждого бункера:
См. Рис. 5
1. Удалите чеку (1), удерживающую рукоять настройки
вариаторного привода )2_.
2. Вращайте рукоять, пока указатель рычага (3) не станет
напротив значения шкалы, выбранного в соответствии со
Справочником по нормам высева или в результате
калибровки.
3. Вставьте чеку.
Примечание:
Вариаторный
привод
нормально
функционирует в диапазоне шкалы между 30 и 70.
Если для выбранного вида семян имеются таблицы
как для Высокого так и для Низкого передаточного
числа, наилучший результат даст та, которая
обеспечивает работу вариаторного привода в
диапазоне между 30 и 70. Не рекомендуется
эксплуатация привода при значении ниже 20. При
эксплуатации привода при значении выше 70 сильное
смещение рычага приводит к слабому изменению
нормы высева.
Примечание: Если Вы планируете работать с одним и
тем же типом материала из двух бункеров
одновременно, используйте значение для желаемой
нормы высева деленной на два из Справочника. Не
пользуйтесь значением шкалы, деленным на два, -
отношение этих двух показателей нелинейно.

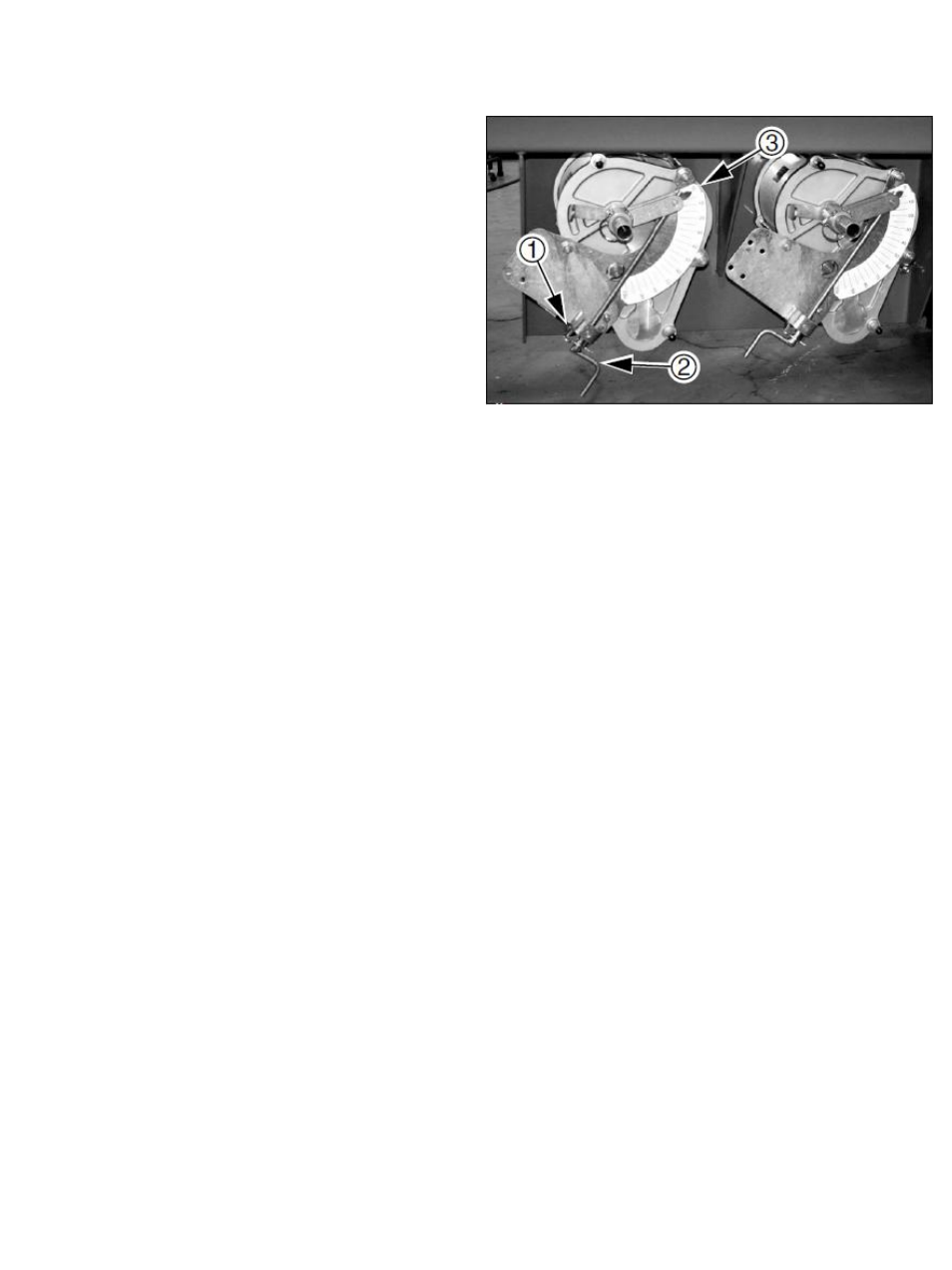

Рис. 5
Вариаторный привод
