Определение нормы слайдером, Примечание – Инструкция по эксплуатации Great Plains NTA2007 Material Rate
Страница 38
Вместе
с
насосом
CDS-John
Blue
NGP-6055K
поставляется слайдер 115797-01 (115698-91) для расчета
настроек насоса.
Для облегчения использования данного слайдера в
таблице ниже приведены все необходимые данные.
Таблицы подходят как для насосов с установкой на
орудии, так и для насосов с установкой на тележках
PFC1600 и PFC2000. В обоих случаях используется насос
NGP-6055K.
1. Определите желаемую норму внесения.
Используя слайдер:
2. Совместите графу «Радиус» верхней шкалы
слайдера с графой «Передаточное число» на нижнем
крае верхней шкалы.
3. В средней части слайдера найдите значение
Максимальной скорости над ромбом. При движении
на скорости менее указанной обороты насоса будут
как раз в диапазоне 550 об/мин.
4. С помощью нижней планки слайдера установите под
ромб ширину захвата Вашего орудия.
5. Найдите желаемую норму внесения на нижней
планке «Норма внесения насоса NGP-6055».
6. Найдите
значение
«Настройка
насоса»
для
выбранной нормы высева.
Определение нормы слайдером

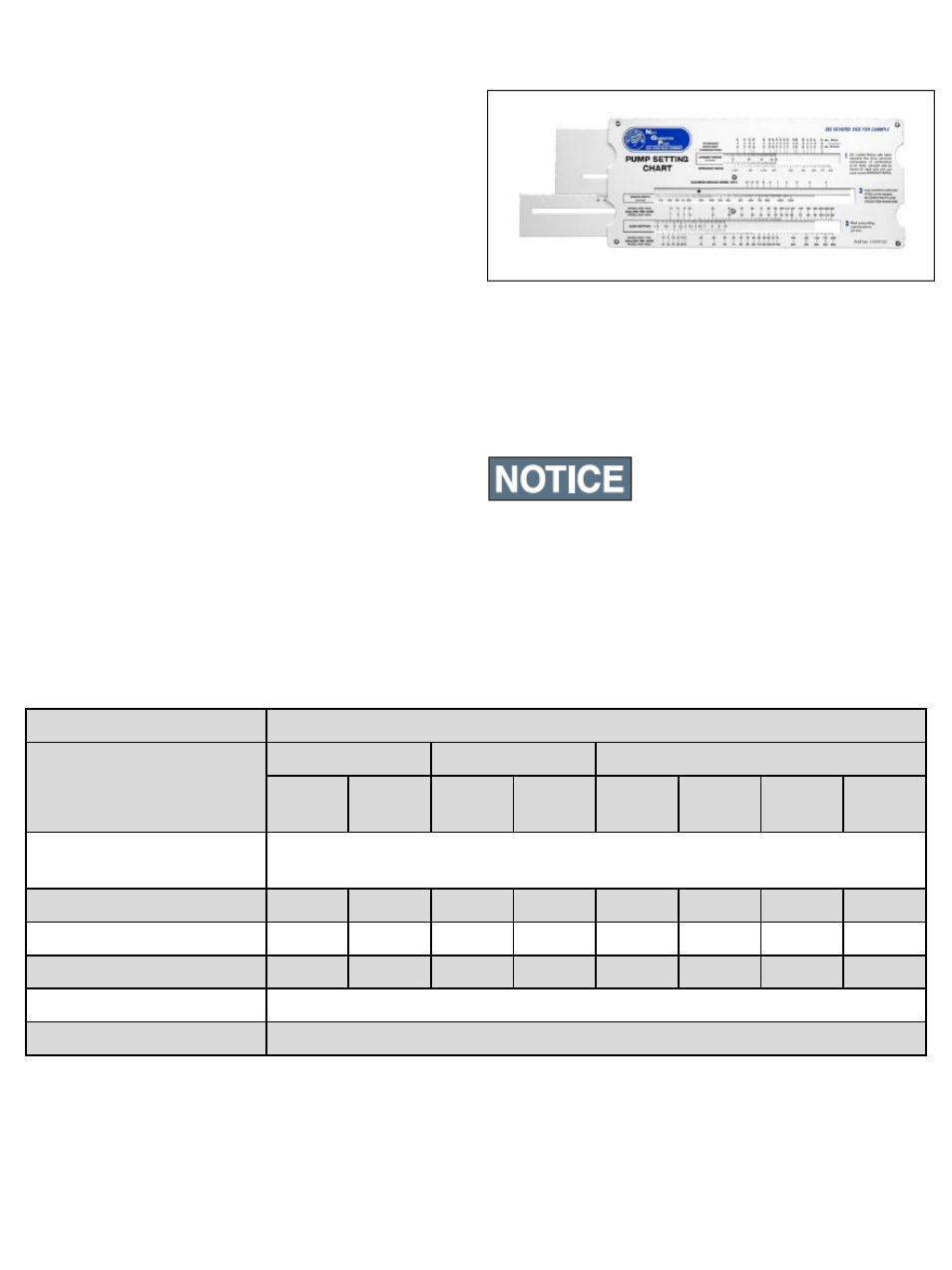

Рис. 17
Слайдер CDS-John Blue
Примечание: Табличные данные неточны, но они
максимально облегчают использование слайдера..
Не работайте на оборотах насосе выше 550 об/мин.
Если желаемая скорость движения по полю превышает
14 км/ч, определите настройки насоса с помощью он-
лайн калькулятора.
Примечание
Низкая норма
Модель орудия
Данные для слайдера
115797-01
NTA607HD
-3275
Std. Flex
-3275
Ltd. Flex
-4006
Std. Flex
-4006
Ltd. Flex
Стандартные комбинации
звездочек
Нет (используйте шкалу передаточного числа звезд)
Радиус
1
63,5 см
63,5 см
63,5 см
63,5 см
Передаточное число звезд
2
2,4
2,4
2,4
2,4
Ширина захвата
615 см
610 см
622 см
610 см
Норма внесения
Используйте шкалу NGP-6055
Настройки насоса
См. значение под значением нормы внесения
Данные для работы со слайдером
36
