Great Plains Manufacturing, Inc. Норма высева 17
2013-03-04 401-651B -RUS
См. Рисунок 11
6.
Сзади (длинной опоре) каждой пары высевающей
секции, отметьте, какой именно зубец звездочки
отвечает заданному
. Если звездочка уже находится в
заданном значении, пропустите шаг 2. В противном
случае, пройдите шаги 7-10 для этого сошника.
См. Рисунок 12
7.
Поместите ключ синхронизации над рукояткой
высевающего аппарата. Используйте торцевой гаечный
ключ на
3 
8
дюйма (9,5 мм), чтобы провернуть.
Проверните ключом
a
зубец под цепью, в направлении,
противоположном желаемому размещению звездочки.
Каждый поворот ключа синхронизации по часовой
стрелке переводит звездочку на один зубец вперед.
Каждый поворот ключа синхронизации против часовой
стрелке переводит звездочку на один зубец назад.
8. Передвигайте звездочку вперед или назад до тех пор,
пока зубец не окажется в заданном положении.
Удерживайте звездочку в одном положении и
закрепите цепь, убедившись, что она хорошо натянута
сверху.
9. Поверните рукоятку высевающего аппарата против
часовой стрелки или крыло приводного вала вперед, к
натянутой цепи. Звездочка первого ряда должна
находиться на “1”, проверьте ее положение.
10. Проверьте положение звездочек заднего сошника.
Положение кончика зубца должно соответствовать
табличному значению. Если, это не так, ослабьте
пружину и переустановите цепь.
11. Повторите шаги 4-10 для каждой пары сошников.
12. Переустановите высевающие диски и защитные
крышки. Диск симметричен относительно всех 4-х
долей, поэтому не принципиально с какой стороны его
начинать устанавливать.
a. Если ключа синхронизации нет в наличии, снимите нятяжную пружину прижимного ролика чтобы настроить положение звездочки.
Вращайте приводной вал назад (если высевающий аппарт пуст, в противном случае один полный оборот вперед), и перепроверте
индексирование с нормальным натяжением цепи.

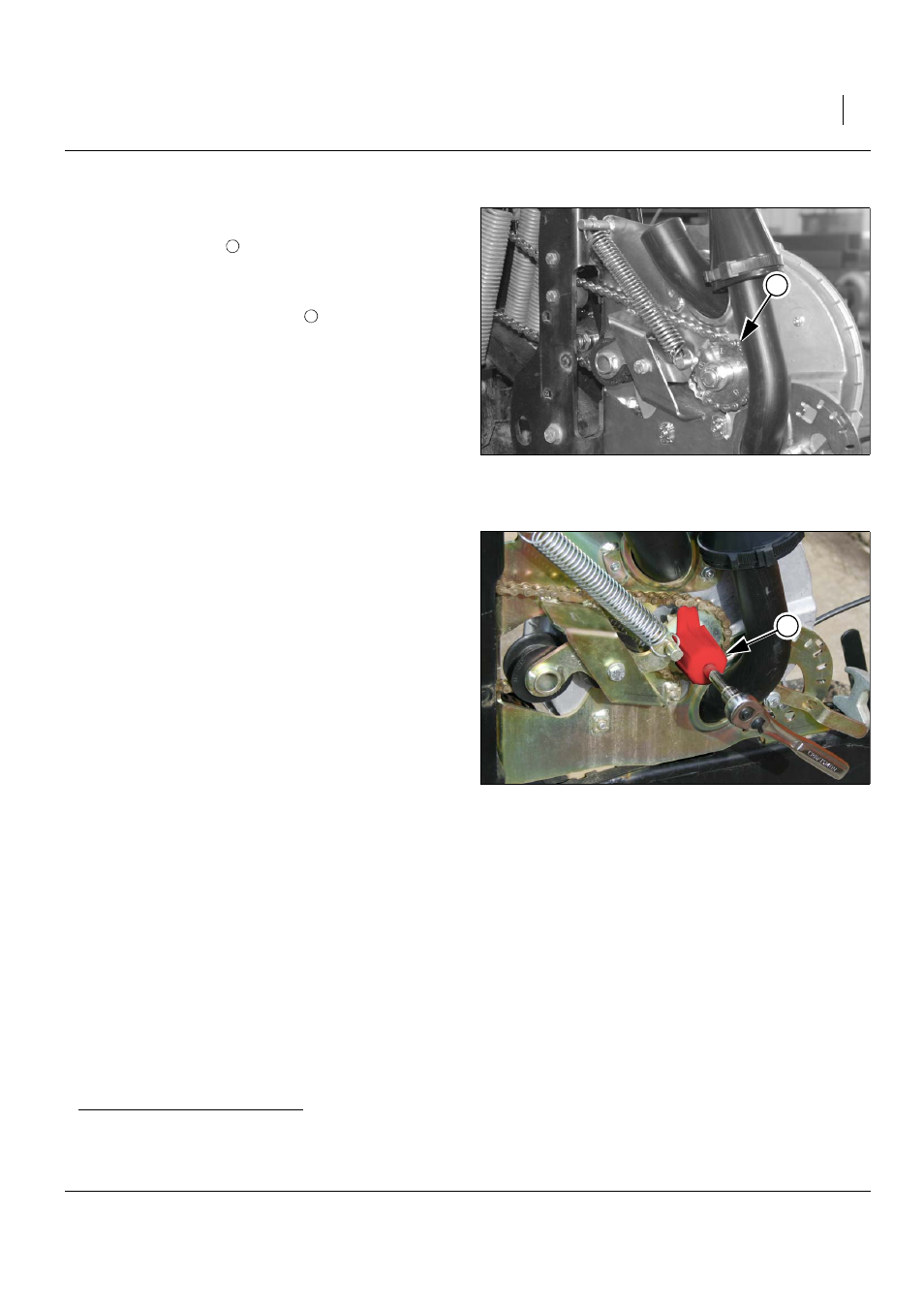

Рисунок11
Проверка индекса звездочки
2
2
3
Рисунок12
Настройка индекса звездочки
3
