Great Plains Manufacturing, Inc. Норма высева 13
2013-03-04 401-651B -RUS
3. Норма высева: Звездочки привода
Звездочки привода обеспечивают грубое регулирование
нормы высева.
См. Рисунок 5 и Рисунок 6
Все таблицы норм высева основываются на выборе
комбинаций ВЕДУЩЕЙ и ВЕДОМОЙ звездочек.
Культуры,
имеющие более одной комбинации отмечены как "НИЗКИЙ
ПРЕДЕЛ" или "ВЫСОКИЙ ПРЕДЕЛ" вверху таблицы.
Чтобы изменить комбинацию звездочек следует:
a. Поверните натяжную пластину от пружины , чтобы
отключить натяжной ролик
.
Снимите цепь.
b. Извлеките штифты с концов вала ВЕДУЩЕЙ и ВЕДОМОЙ
звездочек, так же как при хранении вала.
c. Установите ВЕДУЩУЮ и ВЕДОМУЮ звездочки в
соответствии с таблицей.
Установите штифты на валы.
d. Заново установите цепь привода. Присоедините
натяжную пружину.
4. Норма высева: Звездочки трансмиссии
Звездочки трансмиссии обеспечивают точное
регулирования нормы высева.
Каждая строка таблицы
содержит настройки норм высева с шагом 2-3%.
См. Рисунок 6
a. Поверните натяжную пластину от пружины , чтобы
отключить натяжной ролик
.
Снимите цепь.
b. Снимите штифты с концов вала ВЕДУЩЕЙ и ВЕДОМОЙ
звездочек, так же как при хранении вала.
c. Установите ВЕДУЩУЮ и ВЕДОМУЮ звездочки в
соответствии с таблицей.
Установите штифты на валы.
d. Заново установите цепь привода. Присоедините
натяжную пружину.

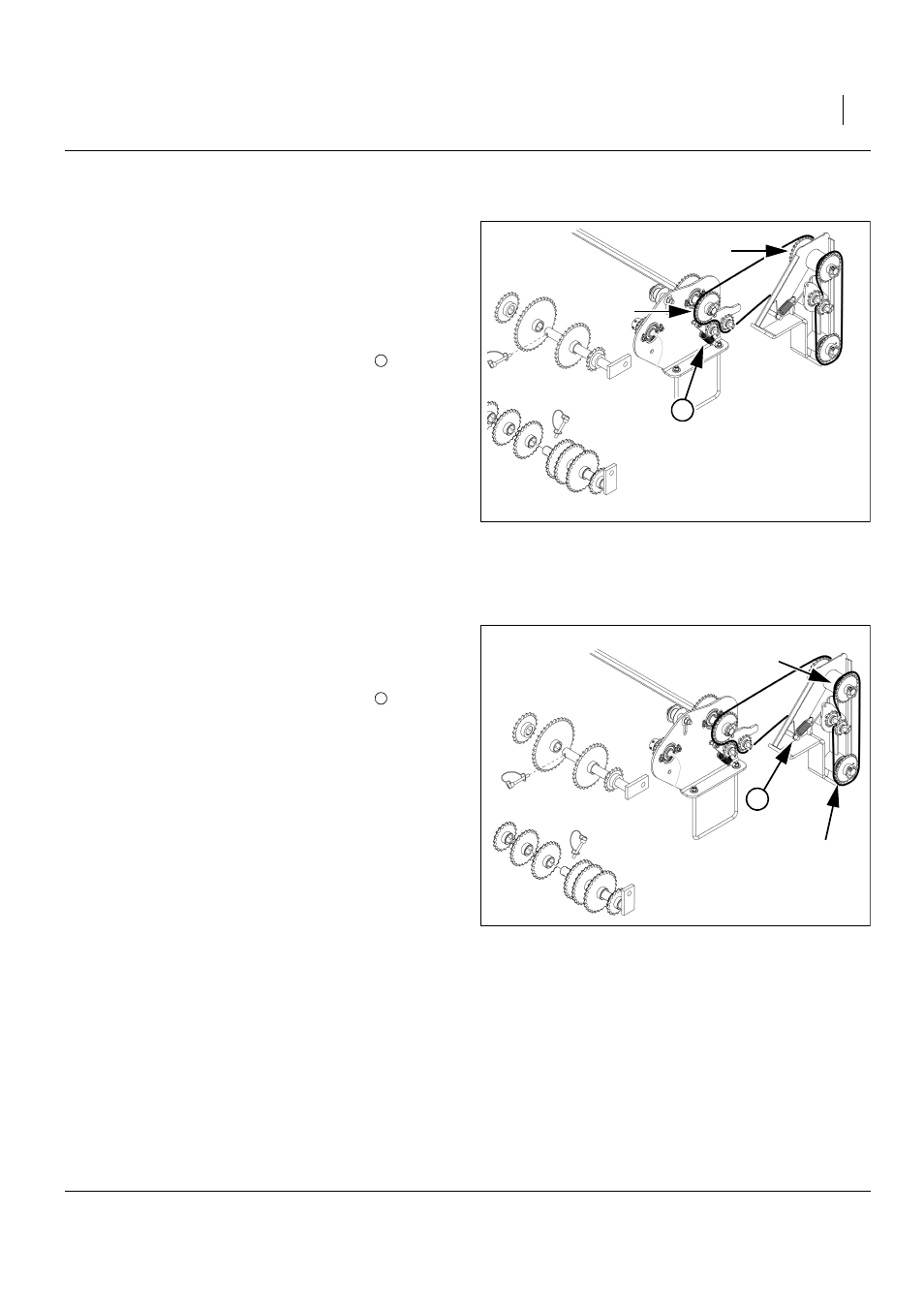

Рисунок5
Звездочки привода
ВЕДУЩАЯ
ВЕДОМАЯ
3
3
Рисунок6
Звездочки трансмиссии
ВЕДУЩАЯ
ВЕДОМАЯ
4
4
