В идеале рабочая глубина колтерного диска должна быть
на 6.4 мм меньше рабочей глубины сошника. По мере
износа колтеров и дисков сошников необходимо
производить настройку рабочей глубины колтеров.
Регулировка глубины колтерного диска состоит в его
перестановке в одно из шести отверстий скобы
крепления.
См. Рис. 44 и Рис. 45
Перед тем, как производить настройку колтеров,
поднимите сеялку и установите транспортные замки
цилиндров. Не пытайтесь производить настройку диска,
если в новом положении он касается земли. Будьте
осторожны - зубцы очистителя рядка и края колтерного
диска могут быть острыми.
Для настройки рабочей глубины колтерного диска:
1. Определите фактическую глубину сошника и колтера.
2. Определите в каком отверстии установлен колтер
сейчас.
3. Определите в какое отверстие скобы необходимо
установить колтер, чтобы его глубина была на 6,4 мм
больше глубины сошника. См. таблицу ниже. Если ни
одно из положений не приблизит диск к требуемому
значению, ничего не меняйте.
4. Открутите болт с гроверной шайбой и гайкой ((1) на
Рис. 44) .
5. Переставьте диск в новое положение. Вставьте болт
с гроверной шайбой и затяните гайку.

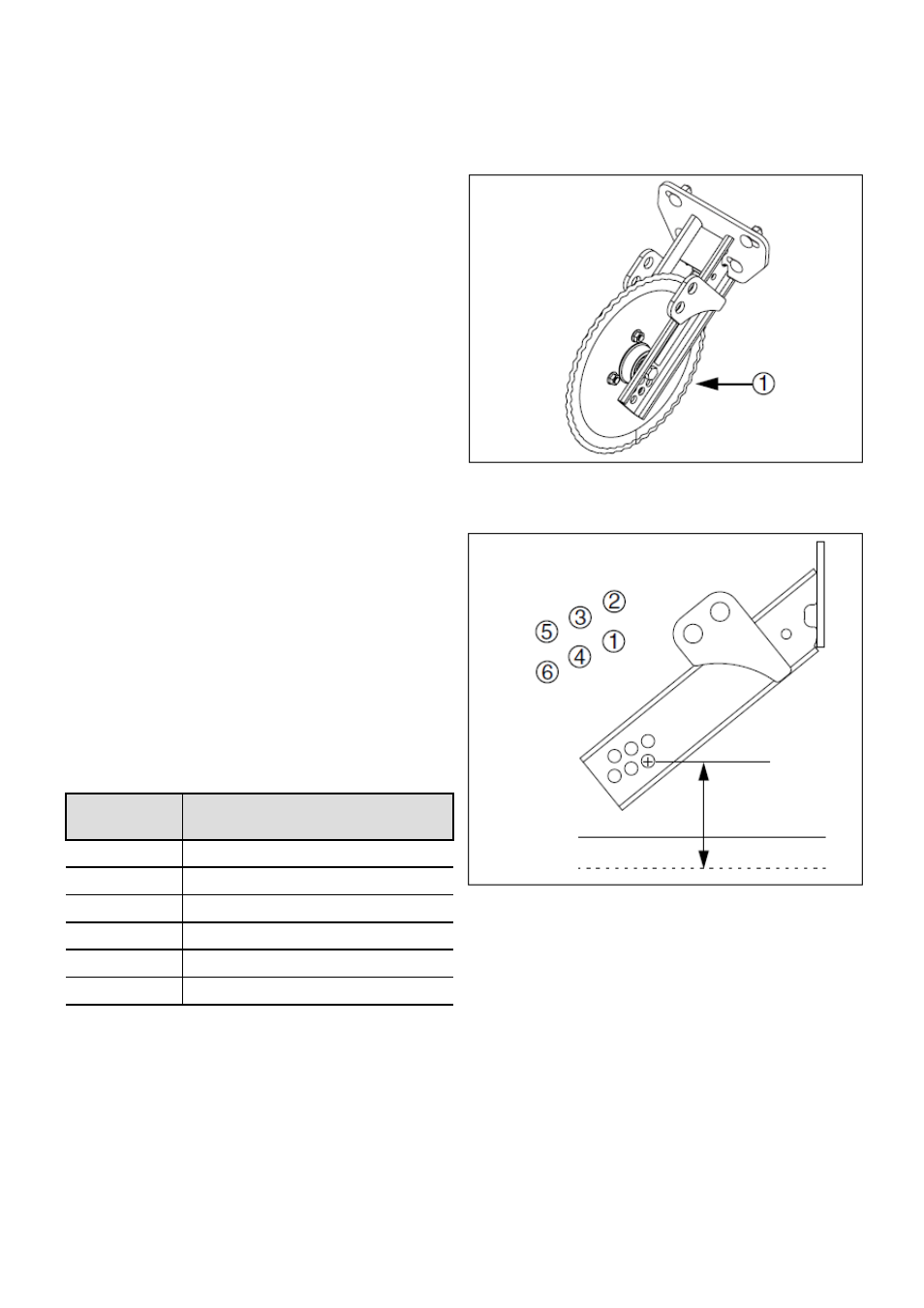

Настройка колтерного ножа
Рис. 44
Колтер высевающей секции 30 серии
Отверстие №
Глубина колтера по отношению к диску
сошника
(2) на 25,4 мм выше
(3) на 15,9 мм выше
(5) на 6,4 мм выше
(1) 0
(4) на 9,5 мм ниже
(6) на 19 мм ниже
6. Произведите повторную настройку сошников.
Если колтерный диск изношен настолько, что его
невозможно отрегулировать до необходимого значения,
замените его.
Рис. 45
Отверстия крепления колтера
