Страница 45: Скорость складывания маркера
Настройка диска маркера
След маркера можно изменить несколькими методами.
Изменение угла диска маркера.
Диск маркера может быть острым. Осторожно обращайтесь
с маркерами.
ОСТОРОЖНО
Угол диска маркера
1. Для изменения угла атаки, ослабьте болты (4) и (5),
поверните диск вокруг болта (5) и затяните болты
Ось наклона диска
2. В зависимости от способа крепления диска, он может
выбрасывать грунт как в сторону трактора, так и от
него. Для изменения направления отбрасывания
земли выкрутите болты (4) и (5) и снимите ось (7)
диска с трубы (8), затем установите ее так, чтобы ось
была с обратной стороны от диска.
3. При необходимости изменения вертикального угла
ослабьте U-образный болт (6), выньте трубу (8),
переверните ее на 90 градусов и затяните гайки
болта.
Скорость складывания маркера
Гидравлическая
система
маркеров
оснащена
игольчатыми клапанами, которые контролируют скорость
работы маркера. Игольчатые клапаны встроены в корпус
клапана последовательности, который расположен прямо
под знаком медленного транспортного средства. На нем
имеется два регулировочных болта, которые отвечают:
(1)
За скорость поднимания маркера (складывания)
(2)
За скорость опускания маркера (раскладывание).
Чрезмерная скорость складывания может повредить
маркер. Когда трактор работает на нормальных оборотах
на нейтральной скорости, ослабьте гайку (3) и
отрегулируйте игольчатый клапан (1) и (2) так, чтобы
маркер работал с безопасной скоростью.
Убедитесь, что регулировка происходит, когда масло
прогрето до рабочей температуры. Сложите и разложите
маркер
несколько
раз,
затем
проверьте,
не
пережимаются ли гидравлические шланги..

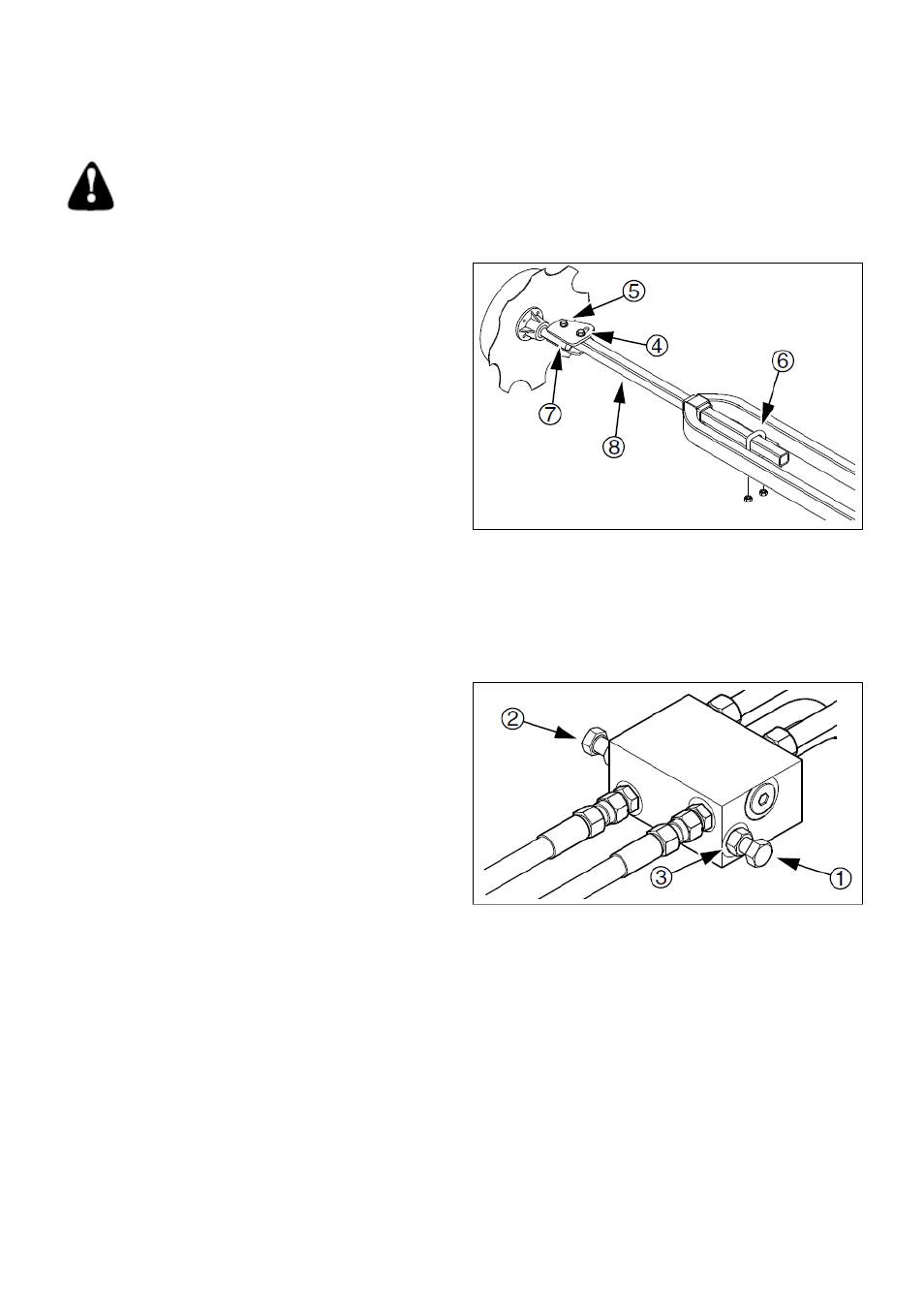

Рис. 33
Настройка угла диска маркера
Рис. 34
Гидравлический клапан маркеров
