Выбор передаточного числа привода
Необходимые параметры звездочек в зависимости от
междурядья орудия и желаемой нормы внесения
находятся в таблицах норм внесения удобрений.
См. Рис. 62
Выбор низкого передаточного числа
Никое передаточное число определяется ведомой
звездочкой на 44 зубца (1). Она уже установлена.
1.
Ослабьте натяжную звездочку (3) и снимите цепь с
ведущей звездочки (5).
2.
Отстегните 16-звенную часть цепи. Она имеет
застежки на концах. Сохраните ее.
3.
Ослабьте винты (4) на ведущей звездочке (5) и
установите ее на одной линии с ведомой звездочкой
на 44 зубца (1).
4.
Соберите и оденьте цепь Убедитесь, что открытые
концы
застежек
цепи
смотрят
в
сторону,
противоположную направлению движения цепи.
5.
Оденьте цепь на натяжную звездочку (3), провисание
цепи в верхнем пролете должно составить 6,4 мм.
Затяните винты (4) ведущей звездочки (5).
6.
Если после калибровки нет необходимости в смене
передаточного числа, повторите шаги 1-5 для
остальных секций орудия.
См. Рис. 62
Выбор высокого передаточного числа
Высокое передаточное число определяется ведомой
звездочкой на 16 зубцов (2).
1.
Ослабьте натяжную звездочку (3) и снимите цепь с
ведущей звездочки (5).
2.
Откройте цепь и пристегните 16-звенную часть цепи.
3.
Ослабьте винты (4) на ведущей звездочке (5) и
установите ее на одной линии с ведомой звездочкой
на 16 зубцов (2).
См. Рис. 63
4. Соберите и оденьте цепь Убедитесь, что открытые
концы
застежек
цепи
смотрят
в
сторону,
противоположную направлению движения цепи.
5. Оденьте цепь на натяжную звездочку (3), провисание
цепи в верхнем пролете должно составить 6,4 мм.
Затяните винты (4) ведущей звездочки (5).
6. Если после калибровки нет необходимости в смене
передаточного числа, повторите шаги 1-5 для
остальных секций орудия.

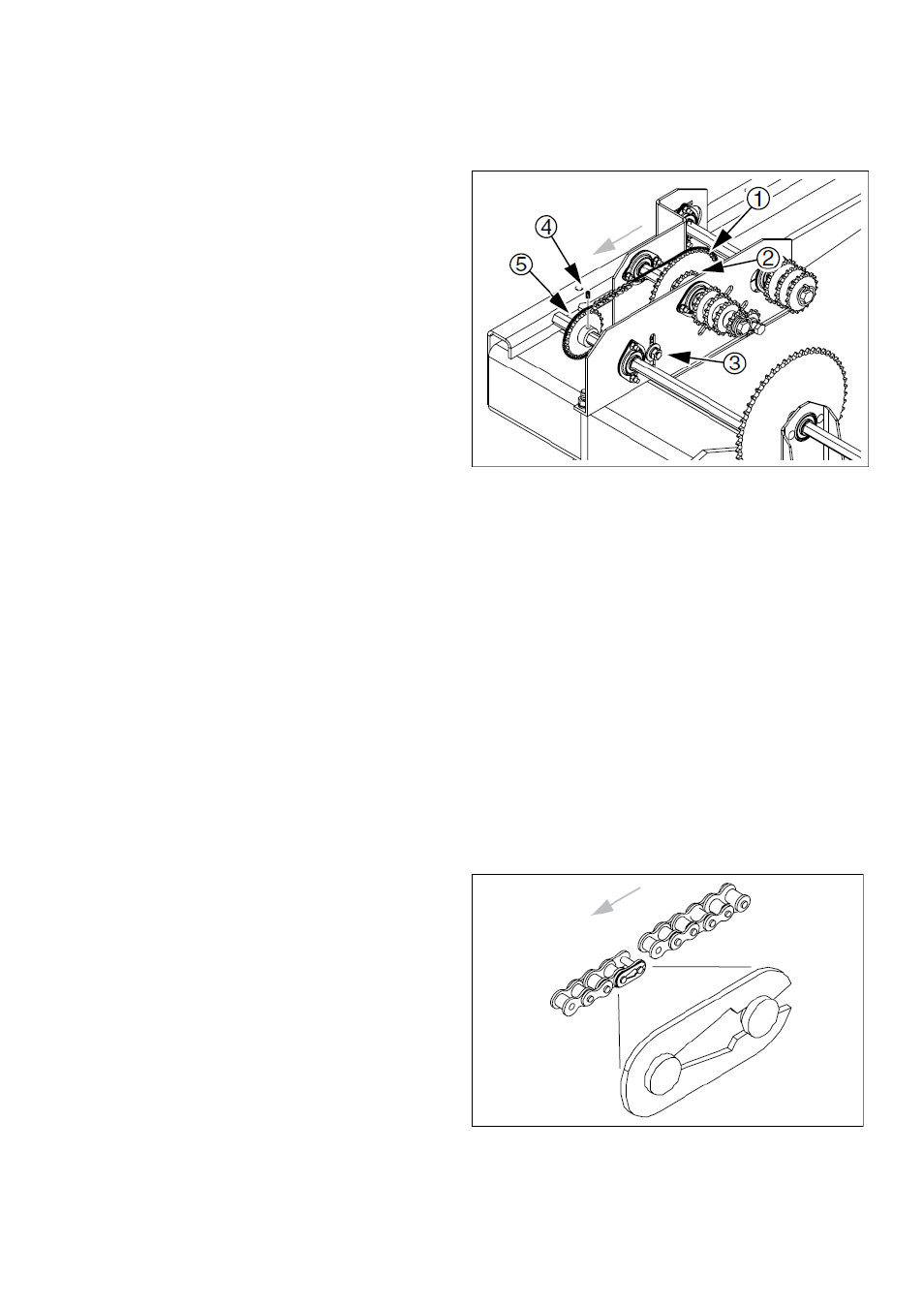

Рис. 62
Низкая норма
Рис. 63
Направление застежки цепи
