Страница 34
Складывание орудия
1. Разместите трактор и орудие на ровной поверхности.
Установите
трактор
на
стояночный
тормоз.
Учитывайте
пространство,
необходимое
для
складывания орудия.
2. Сложите маркеры. См. «Работа маркеров» на стр. 46.
Переключите селекторный клапан в позицию
Складывание.
См. Рис. 22
3. Перед складыванием необходимо поднять сошники.
Переключите
рукояти
запирания сошников
в
положение для запирания и полностью поднимите
сошники. См. «Опускание и поднимание сошников»
на стр. 29.
Примечание:
ручки
запирания
сошников
можно
перемещать в любое время, однако замки запирания
сошников срабатывают только, когда сошники
полностью подняты. Каждая секция имеет 2 ручки
запирания сошников.
4. Убедитесь, что штоки подъемных цилиндров и
цилиндра поднимания бункера полностью задвинуты.
(орудие опущено, а сошники подняты).
5. Медленно подавайте масло в штоковые концы
цилиндров складывающей системы. Складывайте
боковые секции, пока оба приводных колеса боковых
секций не коснутся дышла.
Складывание для перевозки будет завершено только
после Поднимания орудия в транспортное положение.
6. Позвольте цилиндрам поднимания опуститься в
замки.
7. Перед перевозкой проверьте замки гидроцилиндров.
ОСТОРОЖНО
Опасность защемления – посторонние могут попасть между
секциями складываемого орудия и дышлом. Не допускайте
посторонних к орудию во время складывания.

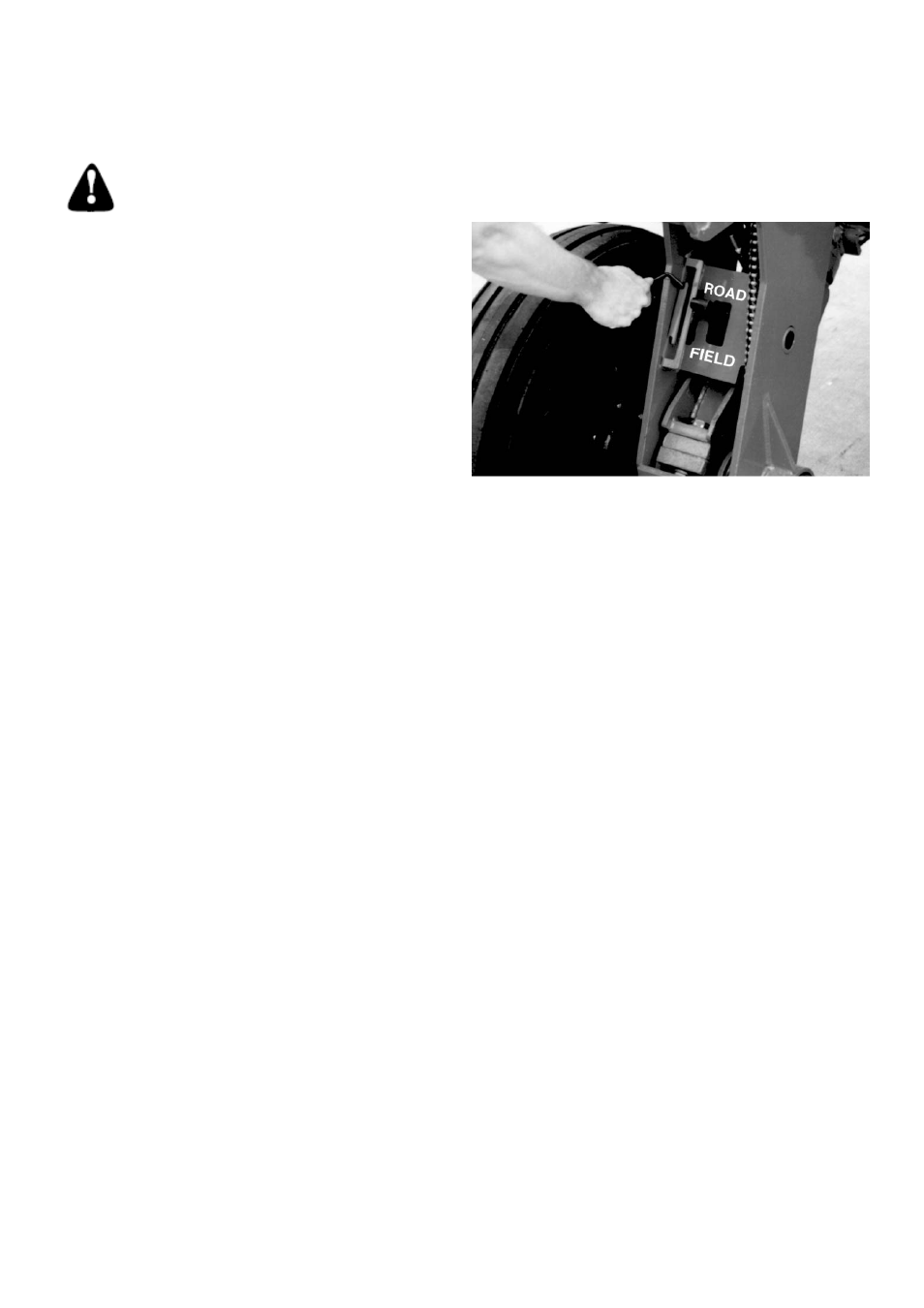

Рис. 22
Запирание сошников для
складывания
30
