Настройка подрамника сошника
См. Рис. 60
Каждая секция орудия имеет раму сошников, которая
закреплена на шарнирах (1) и «плавает» на уровне оси
приводных колес. Благодаря этому, сошники могут
отклоняться на 15 градусов вверх и вниз. Таким образом,
сошники обеспечивают постоянную норму высева даже
на неровной почве.
Давление на раму сошников обеспечивается двумя
гидроцилиндрами. Вместе с активной гидросистемой
трактора, они обеспечивают постоянное давление на
сошники, независимо от того, в каком положении
находится каждый сошник. Кроме того, два цилиндра на
каждую раму сошников благодаря специальным цапфам
(2) обеспечивают независимое плавание концов рамы,
обеспечивая постоянную глубину высева.
При работе с высоким давлением на сошники (более
2100 psi), сошники могут наклоняться вперед. Чтобы
исправить это, необходимо откорректировать ось рамы
сошников в точке крепления (2).
См. Рис. 61
Рамы сошников имеют два фиксированных положения в
точке крепления: для работы с нормальным давлением, и
для работы при высоком давлении. В точке крепления
имеется 3 отверстия и 2 болта. Нижним болт (3) служит
осью шарнира. Верхний болт регулирует положение.
•
Для работы при нормальном давлении,
устанавливайте верхний болт в среднее отверстие (4)
на всех трех секциях.
•
Для работы при давлении выше 2100 psi, установите
верхний болт в верхнее отверстие.
Для того, чтобы изменить положение рамы:
1. Возьмите домкрат
2. Открутите верхние болты (4)
3. Опустите рамы сошников
4. Переключите гидропоток к сошникам в плавающий
режим.
5. Поместите домкрат под балку крепления сошников
возле рычага.
6. Поднимайте балку до тех пор, пока не сможете
вынуть болт.
7. Выньте болт.

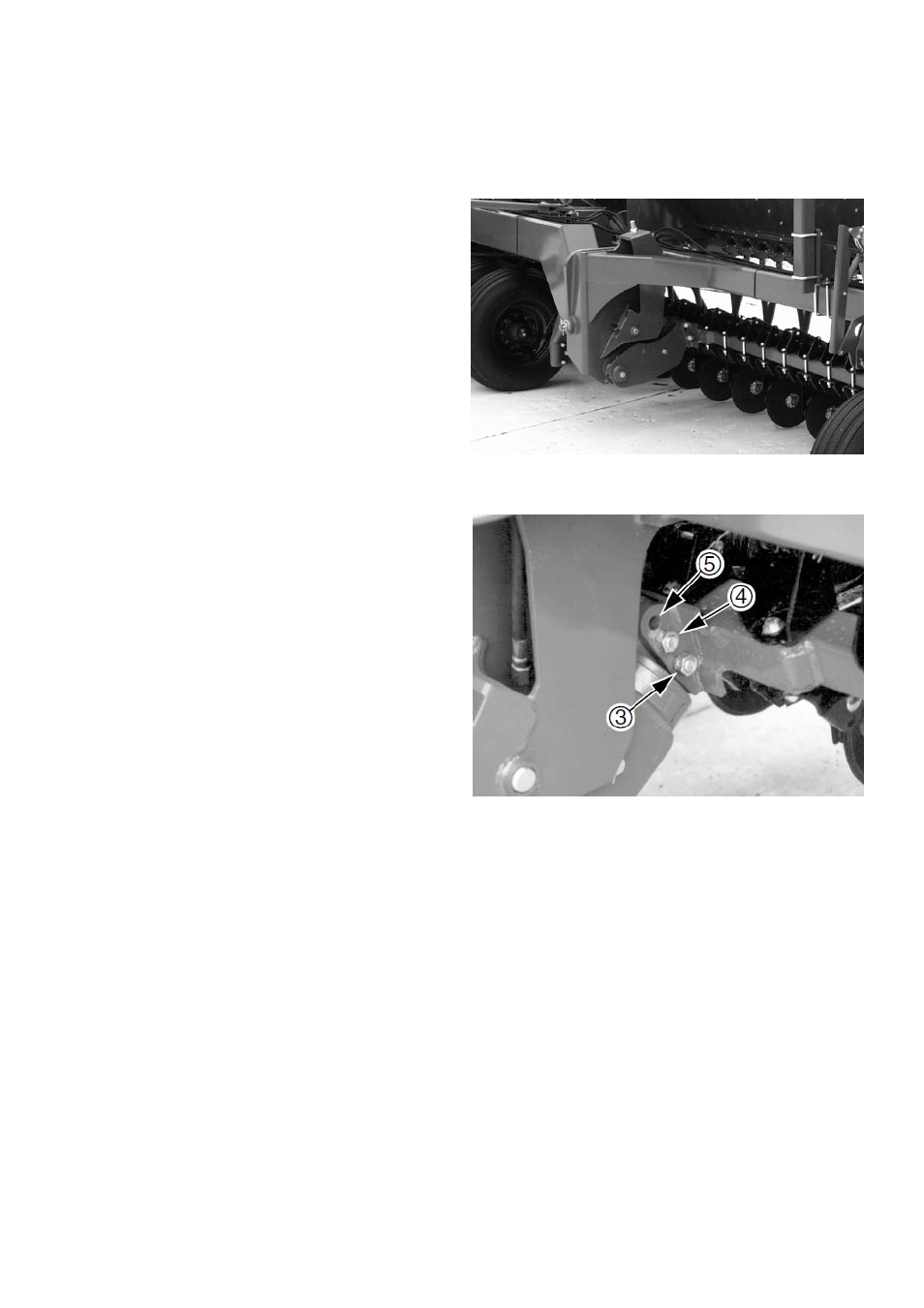

Рис. 60
Ось крепления рамы сошников
Рис. 61
Настройка рамы сошников
8. Повторите шаги 5-7 для второго рычага подрамника.
9. Опускайте домкрат, пока верхние отверстия не
совпадут.
10. Вставьте болт в верхнее отверстие (5) и закрутите
гайку.
11. Повторите шаги 5-10 для остальных секций.
12. Затяните все гайки.
Изменение положения рамы в обратную сторону
производится аналогично, только в шаге 6 поднимите
домкрат и переставьте болт в среднее отверстие.
