Гидравлические соединения
Производить наладку гидравлической системы может
только квалифицированный персонал!
Остерегайтесь утечек жидкости под высоким давлением.
Она может проникнуть под кожу и причинить серьезную
травму. Используйте защитную одежду и защиту органов
зрения во время работы с гидравлической системой.
ОСТОРОЖНО

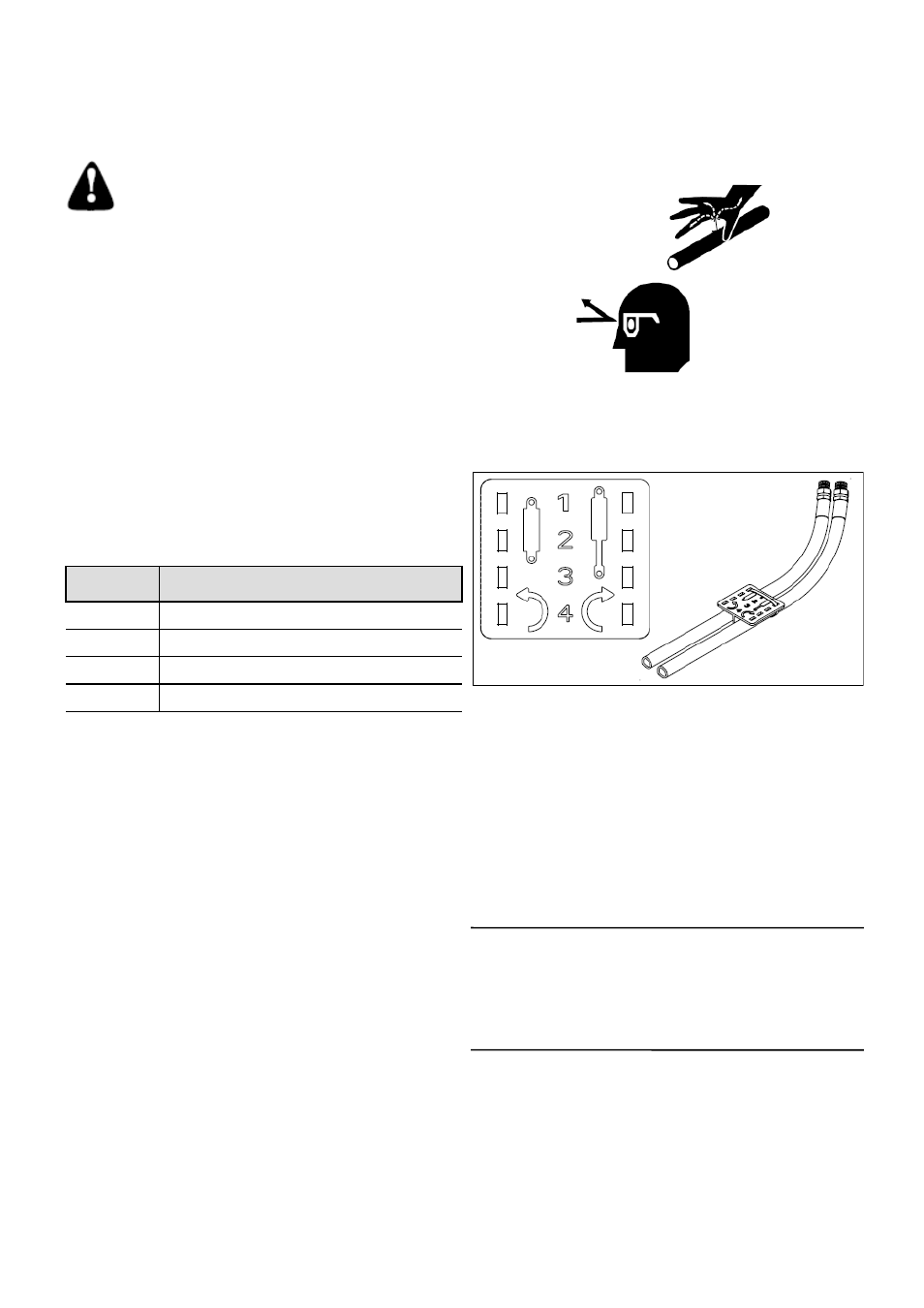

См. Рис. 10
Для того, чтобы различить шланги одного и того же
гидравлического контура, см. Пластиковую бирку. Шланг,
отмеченный раздвинутым цилиндром, подходит к
цокольной части. Шланг, отмеченный сжатым цилиндром,
подходит к штоковой части цилиндра.
Гидравлические шланги Great Plains имеют цветовую
индикацию для упрощения их подключения к контурам
трактора и сеялки.
Цвет Назначение контура
Красный Цилиндры поднимания сошников
Голубой Подъемные цилиндр (в транспортное положение)
Белый Цилиндры складывания
Оранжевый Цилиндры маркеров
1. Подсоедините шланги системы подъема цилиндров к
контуру,
предназначенному для управления
гидромотором.
2. Подсоедините шланги подъемной гидросистемы к
дистанционному вентилю трактора.
3. Подсоедините шланги гидросистемы складывания к
дистанционному вентилю трактора.
4. Подсоедините шланги гидросистемы маркеров к
дистанционному вентилю трактора
Примечание: Если трактор имеет всего два
дистанционных вентиля, установите двойник для
того, чтобы подключить подъемную систему и
систему поднимания сошников к одному клапану. См.
«Селекторный гидроклапан» на стр. 96.
Рис. 10
Пластиковая бирка
ВАЖНО !
Для работы с тракторами с гидросистемой с открытым
центром или с тракторами с гидронасосами с
постоянным потоком необходимо установить комплект
194-143А.
17
