21
Настройка чистиков
Чистики устанавливаются на заводе, однако требуют
периодической проверки и настройки.
Для настройки чистиков дисков необходимо ослабить
болты (жесткие чистики) или U-образные болты
(пружинные чистики) и подвинуть чистик так, чтобы он
слегка касался диска, затем затянуть болты до
нормативного усилия.
Наладка задних орудий
Для настройки чистиков колтеров необходимо
ослабить U-образные болты, расположить чистик по
центру между лезвиями колтера, а затем затянуть
болты до нормативного усилия.
Наладка зубовой бороны
См. Рис. 7
a) Начинайте настройку с 5 звеньев, висящих на цепи в
нижнем слоте рычага. Чем чище поверхность почвы,
тем короче можно отрегулировать цепь. Одно из
звеньев переднего ряда зубцов перевернуто. Это
изменяет угол переднего ряда зубцов и позволяет
пожнивным остаткам легче проходить через борону.
Следите, чтобы борона не волочилась на цепях. При
необходимости укоротите цепи.
Наладка пружинной бороны
См. Рис. 8
b) Регулировка
пружинных
борон
начинается
с
центровки верхнего рым-болта (1). Затем выровняйте
раму бороны (2), изменив положение регулирующих
болтов (3). В рычаге имеется 2 отверстия, в раме – 4.
Для того, чтобы отклонить зубцы назад, снимите
штифты (4) и отрегулируйте рукоятку (5). Имеется 5
различных
положений
зубцов.
Если
есть
необходимость отрегулировать один ряд (как
правило, передний) не так, как остальные, это можно
сделать, ослабив U-образный болт и винты на концах
бруса. Давление на борону регулируется с помощью
рым-болта (1) на верхней скобе. В зависимости от
выбранного
давления
на
борону,
возможно
потребуется снова выполнить выравнивание рамы.
Наладка катка
c) Если установлен каток, отрегулируйте давление на
него с помощью рым-болта.

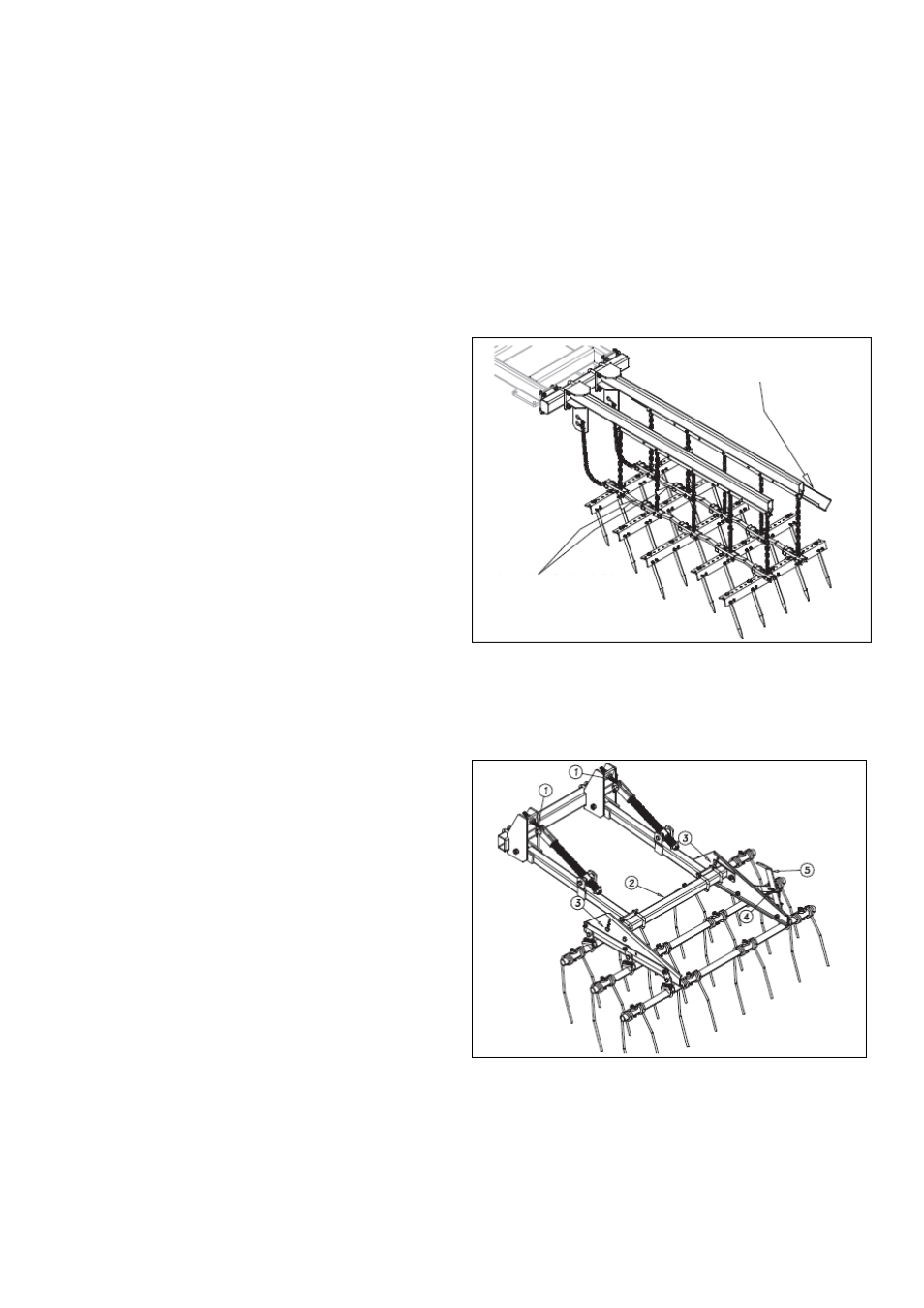

Рис. 8
Наладка пружинной бороны
Рис. 7
Наладка зубовой бороны
При
При сборке устанавливайте
переднее звено так, как показано
на рисунке. В особо сложных
условиях его можно перевернуть
Устанавливайте дополнительные рейки только на 5-
секционных орудиях. Устанавливайте их на внешней
стороне рычагов (как показано на рисунке).
