Страница 21: Продольное выравнивание орудия
17
См. Рис. 2
Для того, чтобы отличить шланги разных контуров, см.
раздел «Подключение гидравлических шлангов» на стр.
16. Шланги, отмеченные символом раздвинутого
цилиндра, подключаются к цокольному концу цилиндра.
Шланги, отмеченные символом сдвинутого цилиндра,
подключаются к штоковому концу цилиндра.
Продуйте гидравлические коннекторы и подключите их к
разъемам трактора.

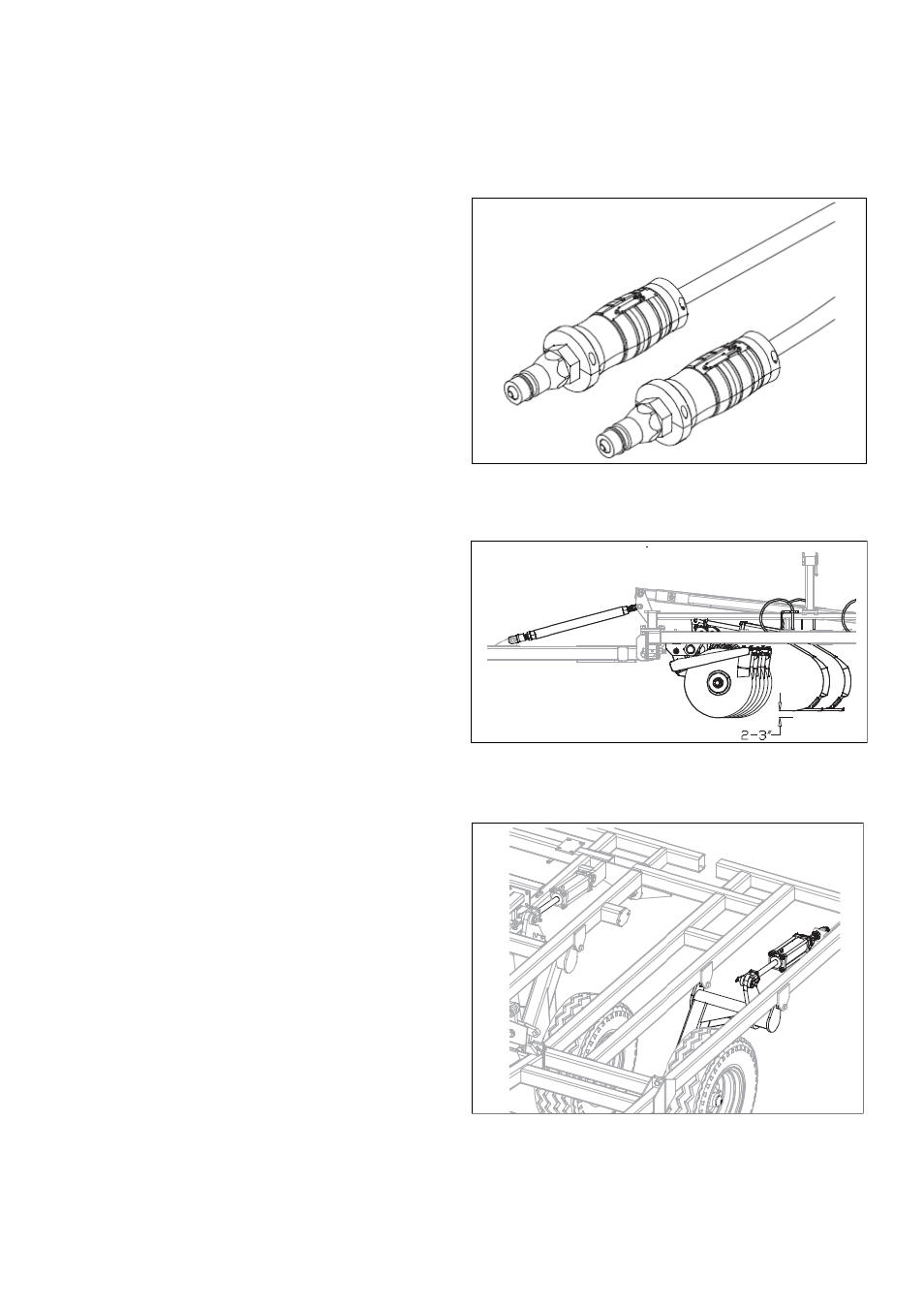

Коннекторы гидравлических шлангов
Рис. 2
Коннекторы гидрошлангов
Первичная наладка
Предварительное выравнивание орудия
Продольное выравнивание орудия
См. Рис. 3
1. Предварительное выравнивание орудия выполнять
на ровной твердой площадке. Опустите орудие так,
чтобы подошва лап центральной секции находилась
в 5-7 см от поверхности почвы. С помощью винтовой
стяжки в передней части орудия отрегулируйте его
так, чтобы это расстояние было одинаковым в
передней и задней части орудия.
Рис. 3
Регулировка винтовой стяжки
Поперечное выравнивание орудия
См. Рис. 4
2. Отрегулируйте высоту боковых секций так, чтобы она
соответствовала высоте центральной секции. Для
этого регулируйте рым-болт подъемного цилиндра
каждой боковой секции.
Рис. 4
Регулировка боковых секций
