Прокачка складывающей гидросистемы
Опасность резкого опускания секций.
Для того, чтобы избежать серьезных травм или гибели:
¾
Складывайте орудие только когда гидравлическая система
прокачана и полностью заполнена маслом.
¾
Не подходите сами и не подпускайте посторонних лиц к сеялке
во время ее складывания или раскладывания
ОПАСНО
Перед складыванием сеялки осуществите сцепку рабочего орудия с
трактором и тележкой. Невыполнение данного условия грозит
тяжелыми телесными травмами или смертью, а также
серьезным повреждением оборудования.
ОСТОРОЖНО
1. Проверьте уровень жидкости в резервуаре трактора и в случае
необходимости долейте масла до необходимого уровня. Для того,
чтобы заполнить пустые цилиндры необходимо около 7,5 литров масла
на один цилиндр.
См. рис. 16
2. Если при прокачке подъемной гидросистемы цилиндры не были
зафиксированы,
отсоедините штоковые концы цилиндров
складывания (1) когда орудие разложено. Установите опоры (2) под
цокольную часть цилиндра, чтобы штоки цилиндров не касались
других узлов орудия.
См. рис. 17
3. Переключите клапан Складывания в режим складывания.
4. Ослабьте фиттинг на штоковом конце цилиндра.
5. Плавно поворачивайте рычаг как при складывании сеялки, пока на
ослабленных соединениях шлангов не появится масло. Продолжайте
медленно поворачивать рычаг, пока из системы не выйдет весь воздух,
затем затяните патрубки.
См. рис. 18
6. Ослабьте фиттинги цилиндра складывания, как показано на
рисунке.
7. Плавно поворачивайте рычаг для раскладывания сеялки, пока на
ослабленных соединениях шлангов не появится масло. Продолжайте
медленно поворачивать рычаг, пока из системы не выйдет весь воздух,
затем затяните патрубки.
8. Повторите цикл работы цилидров 10 раз.
9. Закрепите и зашплинтуйте штоки цилиндров.
10. Проверьте уровень масла в резервуаре трактора и в случае
необходимости долейте.
11. Медленно сложите и разложите орудие. Проверьте гидросистему на
предмет утечек. Избегайте защемления шлангов, это может их
повредить или ускорить их износ.

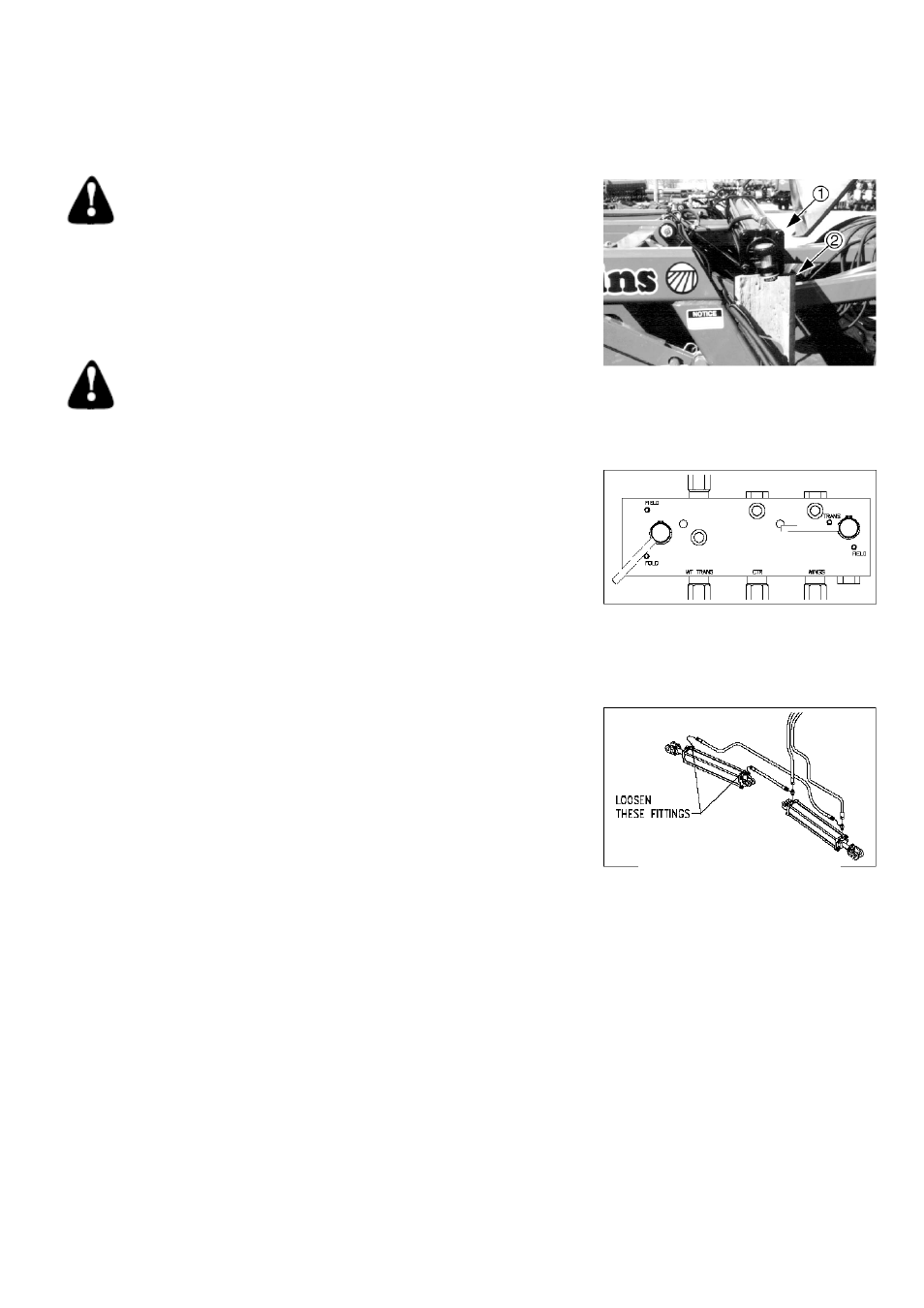

Рис. 16
Прокачка складывающей
гидросистемы
Рис. 17
Прокачка складывающей
гидросистемы
Рис. 18
Ослабьте фиттинги в
указанных точках
