Страница 19

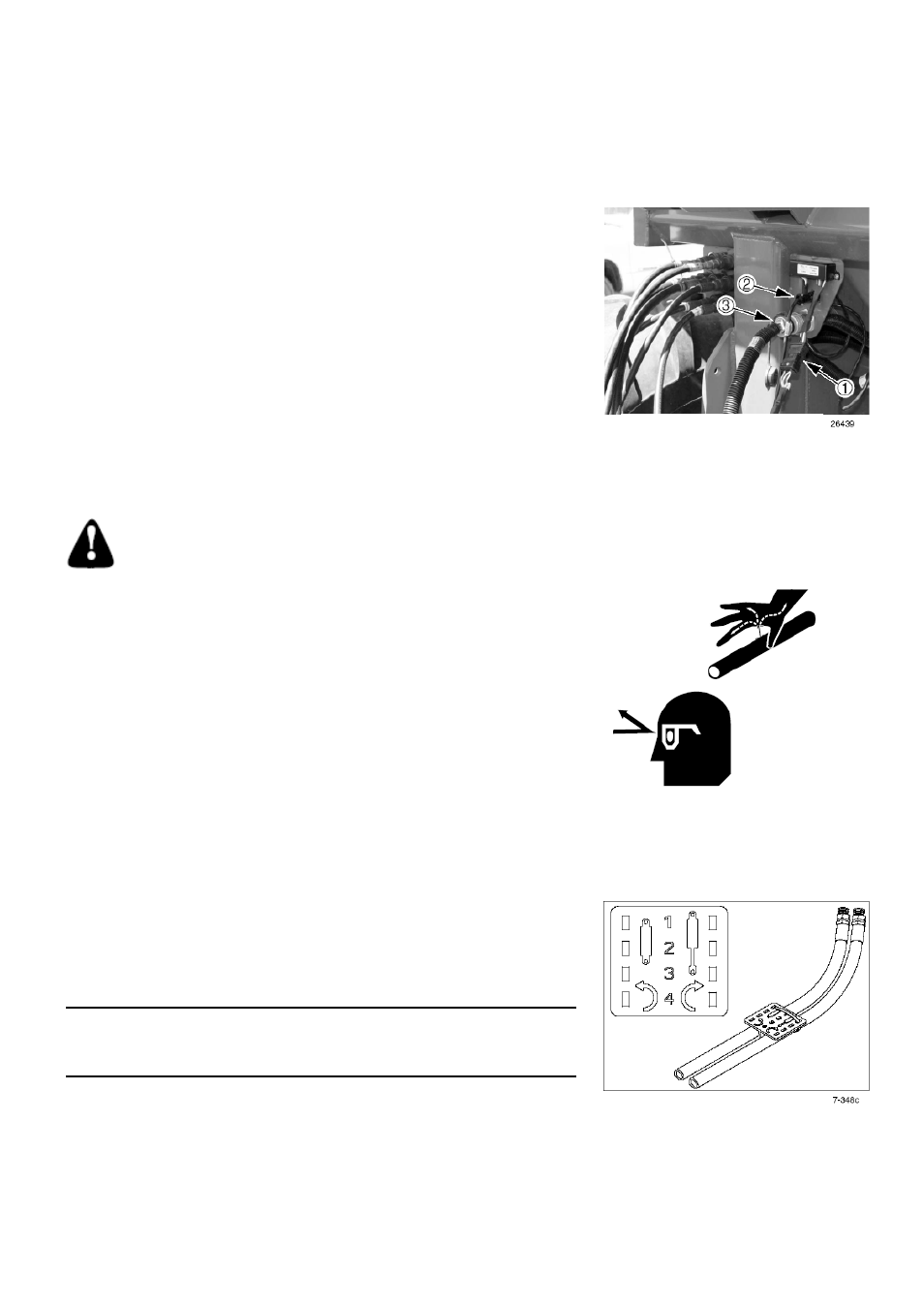

См. рис. 5
Перед соединением электросети убедитесь, что двигатель трактора
выключен и электропитание рабочего орудия отключено.
1. Вставьте кабель подсветки тележки (1) в соответствующий разъем
тележки.
2. Подключите кабель реле отключения высева (2) к соответствующему
разъему тележки.
3. Если установлен контрольный монитор, подключите кабель
монитора (3) к соответствующему разъему тележки.
4. Убедитесь, что кабели закреплены и исключите возможность их
попадания в движущиеся части сцепки.
Электрические соединения
Рис. 5
Электрокабели рабочего
орудия
Рис. 6
Пластиковая бирка
Гидравлические соединения
Производить наладку гидравлической системы может
только
квалифицированный персонал!
Утечка жидкостей под высоким давлением может привести к их
проникновению
под
кожу
и
вызвать
тяжелые
травмы.
Стравливайте давление перед отсоединением гидравлических
шлангов. Проверяйте систему на наличие утечки с помощью
бумаги
или
картона,
НИКОГДА
НЕ
ИСПОЛЬЗУЙТЕ
НЕЗАЩИЩЕННЫЕ
РУКИ.
Используйте
защитные
очки
и
перчатки при работе с гидравлической системой. В случае
получения травмы, сразу же обратитесь к врачу. Любая
жидкость,
попавшая
под
кожу,
должна
быть
удалена
хирургическим путем; в противном случае может развиться
гангрена.
ОСТОРОЖНО
См. рис. 6
Для того, чтобы различить шланги одного и того же гидравлического
контура, см. Пластиковую бирку. Шланг, отмеченный раздвинутым
цилиндром, подходит к цокольной части. Шланг, отмеченный сжатым
цилиндром, подходит к штоковой части цилиндра.
ВАЖНО !
НЕ ПОДКЛЮЧАЙТЕ линию возврата к линиям под давлением
