26
Раздел 3 Регулировка
PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS
04/14/05
Great Plains Mfg., Inc.
Установка стойки для внесения удобрений в
положение поперечного вращения
Стойка для внесения удобрений должна быть выровнена
относительно режущего диска и оцентрована позади
режущего диска. Чтобы установить стойку в положение
поперечного вращения:
1.
Снимите 0,5-дюймовую (1,3 см) шестигранную гайку с
буртиком и плоскую шайбу (1), с помощью которой стойка
(2) крепится к задней распорке (3).
3.
Расположите стойку по центру позади режущего диска,
добавляя или убирая прямоугольные прокладочные
шайбы (4) в промежутке между задней распоркой и
креплением стойки для внесения удобрений (5). Хранете
неиспользованные прокладочные шайбы на другой
стороне задней распорки.
4.
Если понадобится более точно отцентровать стойку
позади режущего диска, следует поместить 0,5-
дюймовую (1,3 см) плоскую шайбу (6) между передней и
задней распоркой. Храните неиспользованные шайбы с
внешней стороны задней распорки под 0,5-дюймовыми
(1,3 см) гайками с буртиком (7).
5.
Когда стойка отценрована позади режущего диска,
следует установить стойку в вертикальном положении
так, чтобы она находилась на одной линии с режущим
диском. При необходимости, уберите шестигранные
гайки с буртиком (7), соединяющие заднюю распорку с
передней. Для того чтобы повернуть низ стойки против
часовой стрелки, поместите одну 0,5-дюймовую (1,3 см)
плоскую шайбу между передней и задней распоркой на
верхнем шестигранном болте с буртиком (8). Для того
чтобы повернуть низ стойки по часовой стрелке,
поместите одну 0,5-дюймовую (1,3 см) плоскую шайбу
между передней и задней распоркой на нижнем
шестигранном болте с буртиком (9). Затяните
шестигранные
гайки,
оставив
на
хранение
дополнительные шайбы позади шестигранных гаек с
буртиками.
Установка в положение вращения “вперед - назад”
1.
Ослабьте шестигранные гайки с буртиками (7),
соединяющие переднюю распорку с задней.
2.
Поворачивайте заднюю распорку в сборке до тех пор
пока стойка не окажется в вертикальном положении или
в слегка отклоненном назад положении, а также на
расстоянии 1 - 1,5 дюймов (2,5 см - 3,8 см) от режущего
диска позади него.
3.
Затяните шестигранные гайки с буртиками.
Установка в положение вращения “вверх - вниз”
1.
Для того чтобы отрегулировать глубину, снимите 0,5-
дюймовую (1,3см) шестигранную гайку с буртиком и
плоскую шайбу (1), соединяющую спиралеобразную
стойку (2) с задней распоркой (3).
2.
Установите стойку на нужную глубину, поместив загнутый
конец спиралевидной стойки (10) в одно из пяти
отверстий в задней пластине.
3.
Прикрепите стойку к задней распорке, продев болт (11) -
0,5 х 4,5 дюймов (1,3 х 11,4 см) - через круглую полую
трубку (12), крепление
стойки,
прямоугольные
прокладочные шайбы и заднюю распорку. Зафиксируйте
все плоской шайбой и шестигранной гайкой с буртиком.

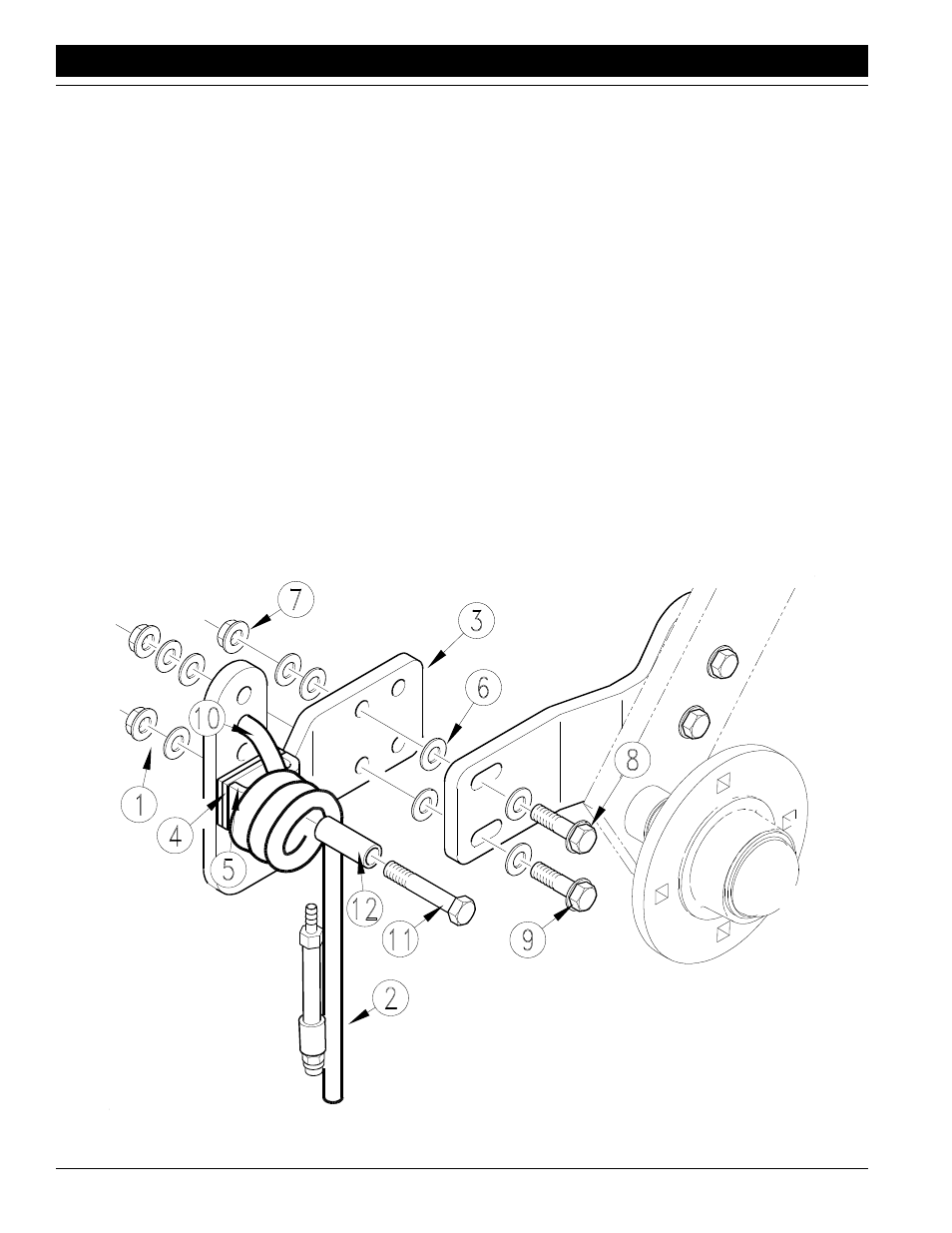

Рисунок 3 - 16
Установка стойки для внесения удобрений
18025
