Раздел 1 Подготовка и настройка
PH-15, PH-20, PFH-15 и PFH-20 Точное сцепное устройство с возможностью внесения удобрений 148-365M-RUS 04/14/05
Great Plains Mfg., Inc.
3. Установите рычаги автосцепки в положение фиксации,
как показано на Рисунке 1-5. Таким образом, тяги
автосцепки защелкнутся на пальцах сцепки сеялки,
надежно прикрепив сеялку к сцепному устройству
.

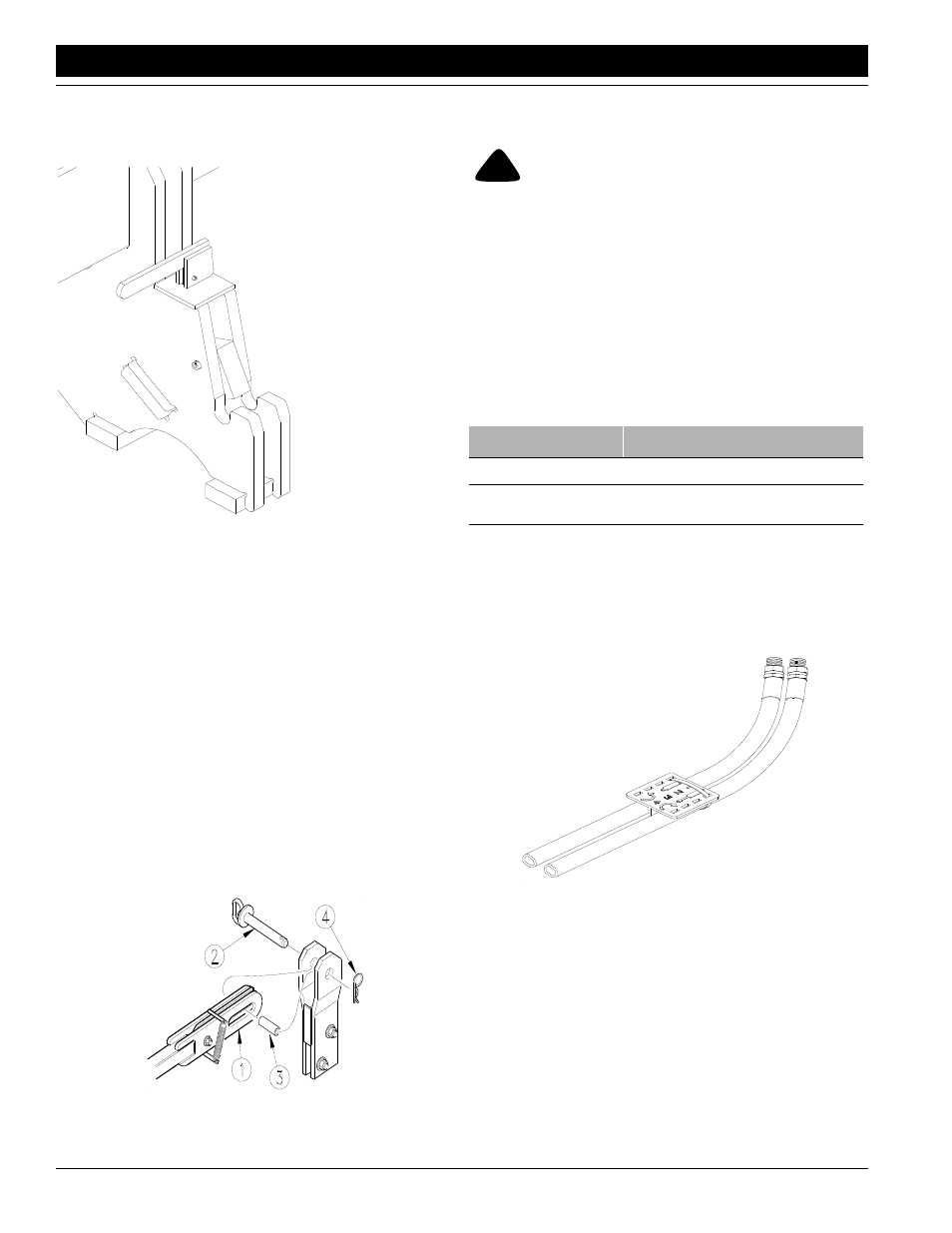

Рисунок 1- 5
Тяга автосцепки
4. Расположите сцепное устройство перед сеялкой таким
образом, чтобы его тяги автосцепки были на одной линии
с нижними пальцами сцепки сеялки. Затем при помощи
гидравлики вдавите штоки транспортно-подъемных
цилиндров для того, чтобы расположить тяги автосцепки
немного ниже пальцев сцепки сеялки.
5. Подводите сцепное устройство к сеялке до тех пор, пока
пальцы сеялки не войдут в контакт с автосцепкой. При
помощи гидравлики приподнимайте сцепное устройство
до тех пор, пока пальцы сцепки сеялки надежно не
зафиксируются внутри тяг автосцепки. Не поднимайте
сеялку выше, чем это необходимо.
6. Посмотрите на элементы сцепки и убедитесь, что пальцы
сеялки попали внутрь тяг автосцепки, а защелки
сработали и зафиксировали их.
7. Прикрепите брус с пазом (1) на конце регулировочной
тяги к верхней насадке сцепки сеялки с помощью 1 x 3,75-
дюймового (2,5 x 9,5 см) пальца (2) и втулки (3). Закрепите
палец контактным клипсом (4).
См. Рисунок 1-6
.
Рисунок 1- 6
Верхняя тяга сцепного устройства и насадка сеялки
18117
12086
Присоединение гидравлических
шлангов
!
ВНИМАНИЕ
Вытекающая под давлением жидкость может проникать под
кожу. Перед подачей давления проверяйте все гидравлические
линии и шланги. Жидкость, вытекающую из очень маленького
отверстия, практически невозможно увидеть. Для того
чтобы определить утечку, используйте бумагу или картон, но
ни в коем случае не касайтесь этих зон руками или другими
участками тела. Если вы получили травму, обратитесь к
врачу. Если не удалить жидкость, попавшую в ткани,
хирургическим путем в течение нескольких часов, может
развиться гангрена.
Гидравлические шланги от компании Great Plains имеют
цветовую маркировку для того, чтобы вам было легче
определить к каким выходным отверстиям трактора крепить
эти шланги. Шланги, которые соединяются с одним и тем же
распределительным клапаном, обозначены одним цветом.
Для того чтобы различать шланги одного и того же
гидравлического контура, посмотрите на пластиковый
держатель шлангов. См. Рисунок 1-7. Шланг под символом
цилиндра с вытянутым штоком подключается к основанию
цилиндра. Шланг под символом цилиндра со втянутым
штоком подключается к штоковой полости цилиндра.
Рисунок 1- 7
Цветовая маркировка гидрошлангов
ПРИМЕЧАЕНИЕ: Если ваше сцепное устройство
оборудовано опционной системой управления режущими
дисками “Coulter Command”, то информацию о том, как
подсоединять гидравличекие шланги см. в разделе
“Подсоединение системы управления режущими дисками
(Coulter Command)” на стр. 11.
1.
Подсоединяйте гидравлические шланги от цилиндра
дышла к одной паре выходов трактора.
2. Подсоединяйте шланги от транспортно-подъемных
цилиндров к другой паре гидравлических выходов
трактора.
3. Подсоединяйте шланги от опционных маркеров к третьей
паре выходов трактора.
Цвет Функция гидравлики
Красный Цилиндр дышла
Синий Транспортно-подъемные
цилиндры
Оранжевый Цилиндры маркеров
