Типовой ряд CV/F, CVV/F
Страница 3
9550-850-ru
Ревизия 11
TM 8782
Издание 03/2013
1
Технические характеристики
Производитель:
Richter Chemie-Technik GmbH
Otto-Schott-Str. 2
D-47906 Kempen
Тел.:
+49 (0) 2152 146-0
Факс: +49 (0) 2152 146-190
E-Mail :
Internet:
h
Наименование :
Шаровой обратный клапан
Типовой ряд CV/F
полная сфера
Типовой ряд CVV/F пустая сфера
Сертифицировано
согласно
Техническому
руководству по поддержанию чистоты воздуха.
Прочность
и
герметичность
(P10,
P11)
находящегося под давлением корпуса проверены
согласно DIN EN 12266-1.
Газонепроницаемость (P12) на седле согласно DIN
EN 12266-1.
Интенсивность течи D.
Габаритная длина:
DIN EN 558-
1 основной ряд 1 ISO 5752 ряд 1
DN 150 Peabody-
Doré (из типового ряда BC/F,
BCV/F)
Схема отверстий фланца в соответствии с DIN/ISO
Присоединительные размеры фланцев:
DIN EN 1092-
2, форма B (ISO 7005-2, форма B) PN
16 или фланец просверлен в соответствии с ASME
B16.5 Class 150
Материалы :
Материал корпуса: чугун с шаровидным графитом
EN-JS 1049
Материал обшивки:
PFA
.../F
по желанию: антистатический
…/F-L
высокая устойчивость к просачиванию
../F-P
Диапазон температур :
см. диаграмму давления-температуры в разделе
1.5.
Раб. давление :
от вакуума до макс. 16 бар
см. диаграмму давления-температуры в разделе
1.5.
Размеры в мм :
DN
15, 20, 25, 40, 50, 65, 80, 100
DN 150 из типового ряда BC/F, BCV/F
Вес:
DN
15 20 25 40
50
65 80 100 150
пр.кг 3,2 3,8 5,2 9,1 12,6 15 25 40 47
Положение при монтаже :
горизонтальное, наклонное, вертикальное
См.
раздел 6.2.
Размеры и отдельные детали :
См. чертёж в разрезе раздел 10.
Изнаш. деталь :
сфера
1.1
Фирменная табличка, CE и
маркировка на корпусе
Фирменная табличка из высококачественной стали
прикреплена заклёпками к корпусу:
Если пользователь крепит свою маркировку,
необходимо следить за тем, чтобы арматура
совпадала с назначением.

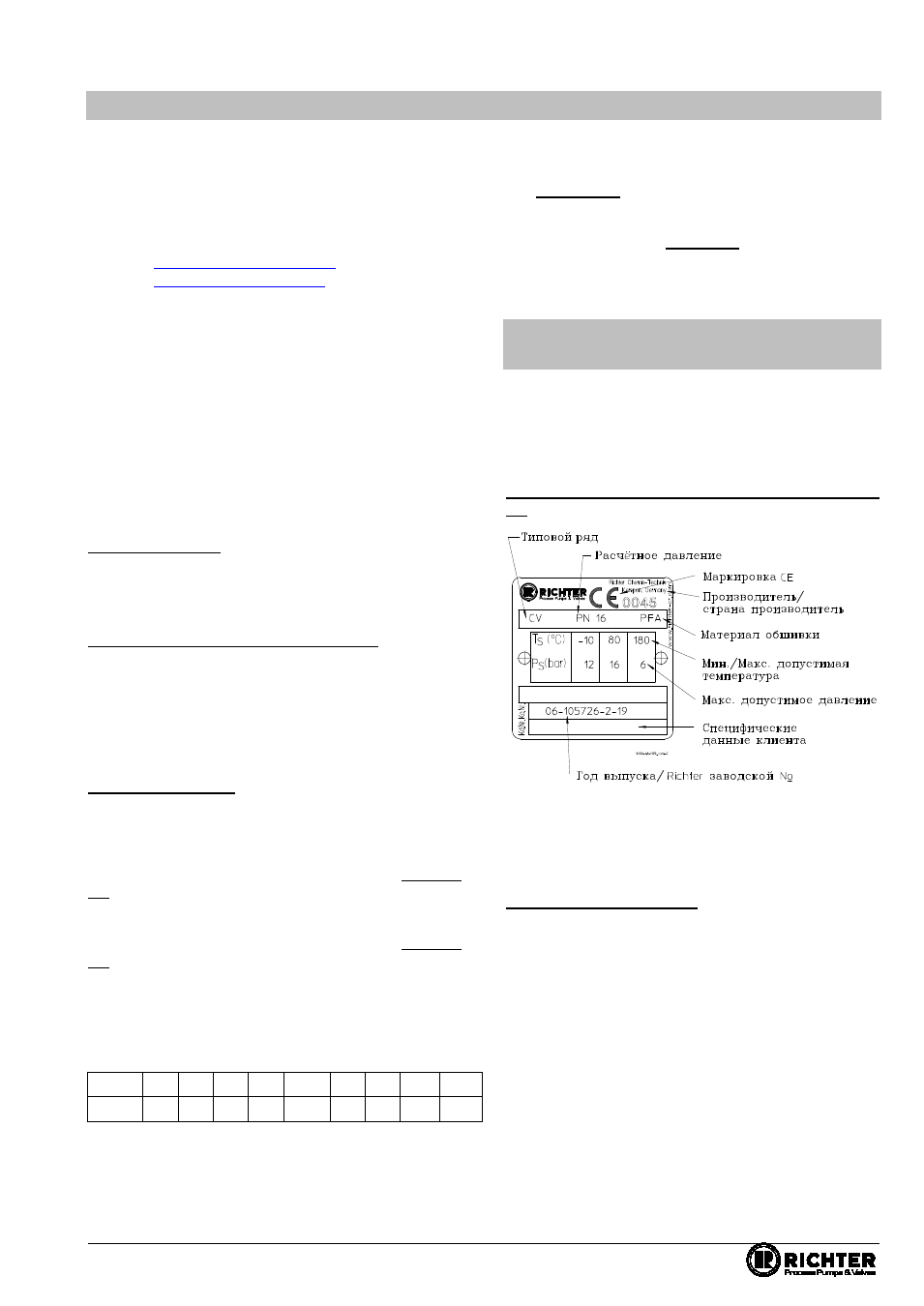

Пример: Фирменная табличка с маркировкой
CE
Для размеров DN 15, 20 и 25 недопустима
маркировка
CE,
фирменная
табличка
соответствует без маркировки CE.
Маркировка на корпусе :
В соответствии с DIN EN 19 и AD 2000 A4 на
корпусе видимы:
♦
Номинальная ширина
♦
Расчётное давление
♦
Материал корпуса
♦
Марка производителя
♦
№ выплавки/маркировка литья
♦
Дата литья
♦
Стрелка пропускного направления
