Типовой ряд CV/F, CVV/F
Страница 11
9550-850-ru
Ревизия 11
TM 8782
Издание 03/2013
10
чертежи

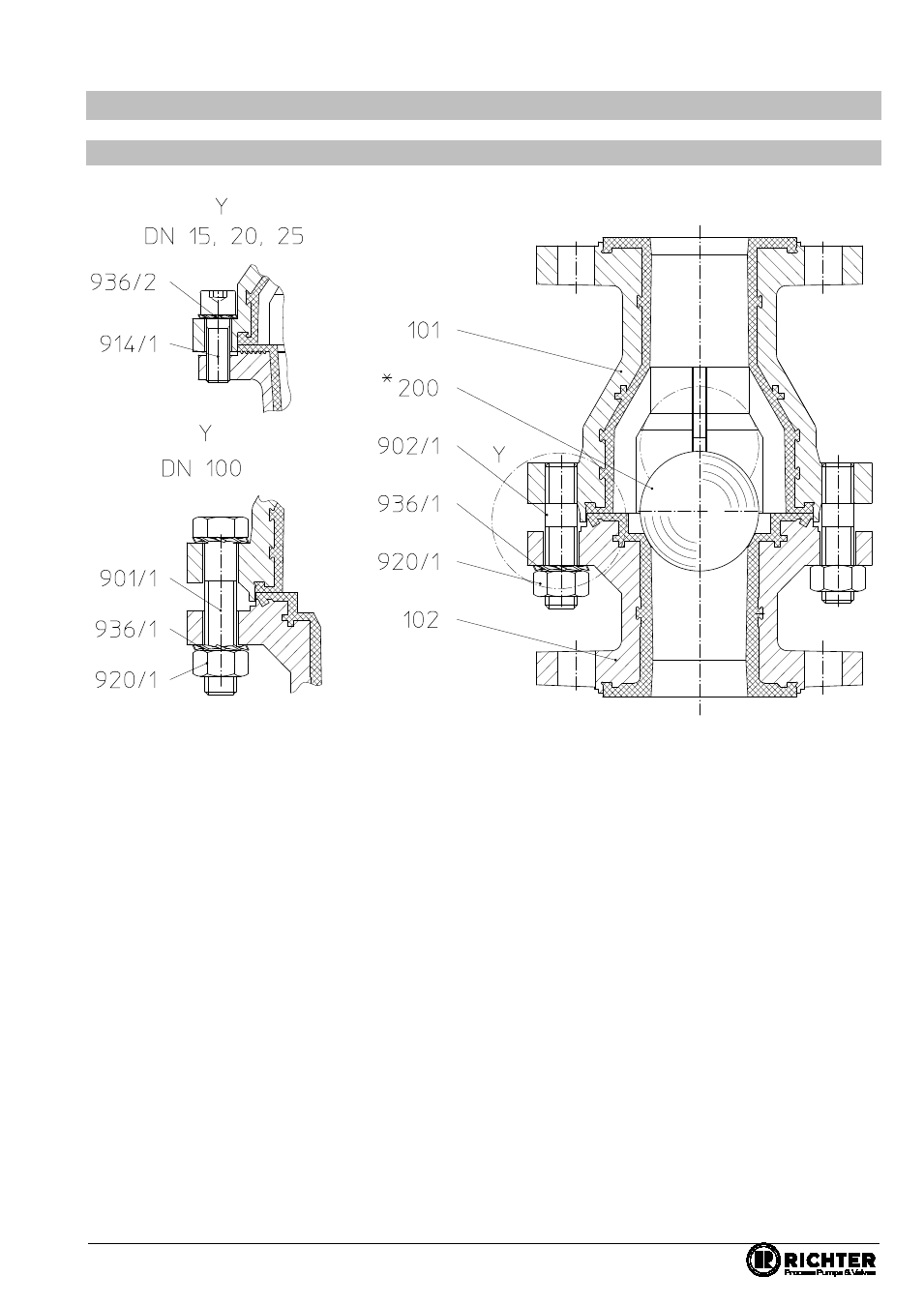

10.1
Разрез
* CV/F
полная сфера
CVV/F
пустая сфера
101
Патрубок кожуха
102
Патрубок
200
Сфера
901/1
Болт с шестигранной головкой
902/1
Установочный штифт
914/1
Винт с внутренним шестигранником
920/x
Шестигранная гайка
936/x
Зубчатая упругая шайба
