Типовой ряд MV/F, MVM/F, MVP/F, MVMP/F
Страница 20
9510-850-ru
Ревизия 14
TM 8831
Издание 05/2013
10.9

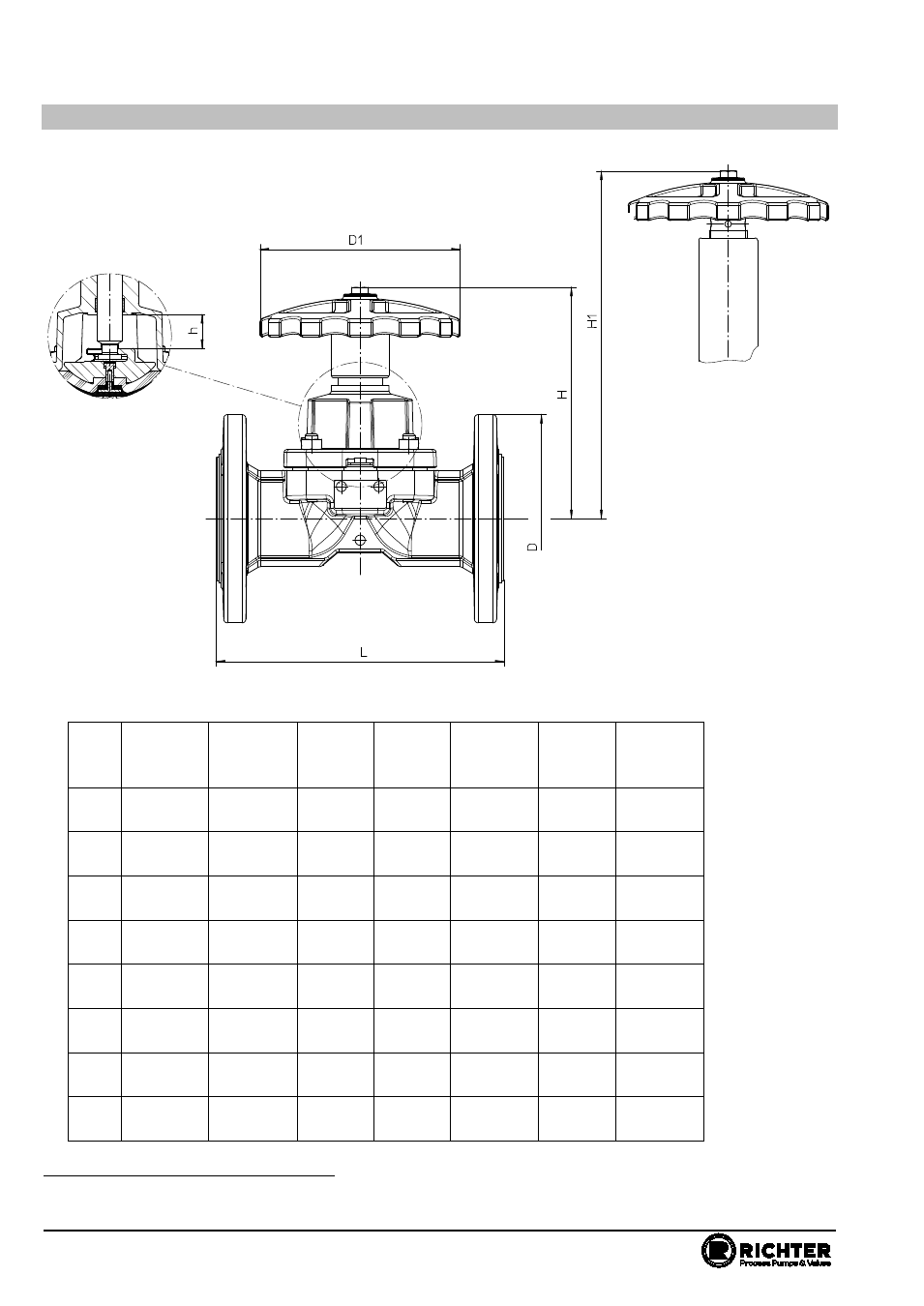

Размерные данные MV/F
Опция - предохранительный сальник
DN
L
D
D1
H1
H2
H
Вес
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[mm]
[inch]
[kg]
[lb]
15
130
(5.12)
95
(3.74)
95
(3.74)
100
(3.94)
145
(5.71)
6.4
(0.25)
2,8
(6.17)
20
150
(5.91)
105
(4.13)
95
(3.74)
125
(4.92)
180
(7.09)
12
(0.47)
4
(8.82)
25
160
(6.3)
115
(4.53)
95
(3.74)
127
(5)
183
(7.20)
12
(0.47)
4,6
(10.14)
40
200
(7.87)
150
(5.91)
160
(6.3)
170
(6.69)
229
(9.02)
18
(0.71)
8,9
(19.62)
50
230
(9.06)
165
(6.5)
160
(6.3)
177
(6.97)
231
(9.09)
27
(1.06)
11,6
(25.57)
80
310
(12.2)
200
(7.87)
190
(7.48)
232
(9.13)
310
(12.2)
40
(1.57)
23,7
(52.25)
100
350
(13.78)
220
(8.66)
230
(9.06)
254
(10)
322
(12.68)
40
(1.57)
33,5
(73.85)
150
480
(18.9)
285
(11.22)
350
(13.78)
378
(14.88)
438
(17.24)
60
(2.36)
64,6
(142.42)
