Richter TSG/F Series Sight Glasses - Инструкция (Страница 10)

Типовой ряд PSG/F, TSG/F
Страница
10
954-850-ru
Ревизия 11
TM 8782
Издание 03/2013
9
Уход за оборудованием
♦ Все работы по текущему ремонту должны
проводиться квалифицированными
специалистами с использованием подходящего
инструмента.
♦ Расположение, обозначение и позиции всех
относящихся к арматуре отдельных частей см.
Раздел 10.
♦ Запасные части необходимо заказывать со
всеми данными согласно маркировке на
арматуре.
♦ Использовать только оригинальные запасные
части.
Убедиться, что при выполнении работ
арматура смотрового стекла опорожнена.
См. также раздел 7.3.
Во избежание негерметичности следует проводить
периодическую проверку соединительных винтов в
соответствии с эксплуатационными требованиями.
Моменты затяжки см. раздел 1.2.
♦ Стекла снаружи чистить при необходимости.
♦ Использовать слабые средства для очистки.
♦ Стекла внутри чистить при необходимости.
При этом принять во внимание раздел 7.3.
10 Schnittzeichnungen
10.1
Пояснения
100
Кожух
106
Крышка
114
Стеклянная поверхность
408
Плоское уплотнение
902/1
Установочный штифт
920/1
Шестигранная гайка
936/1
Зубчатая упругая шайба
Доп. оборудование - шнурок Flexicord
981/1
Шнурок Flexicord
Доп. оборудование – двойные стекла
417
U-
образное уплотнение

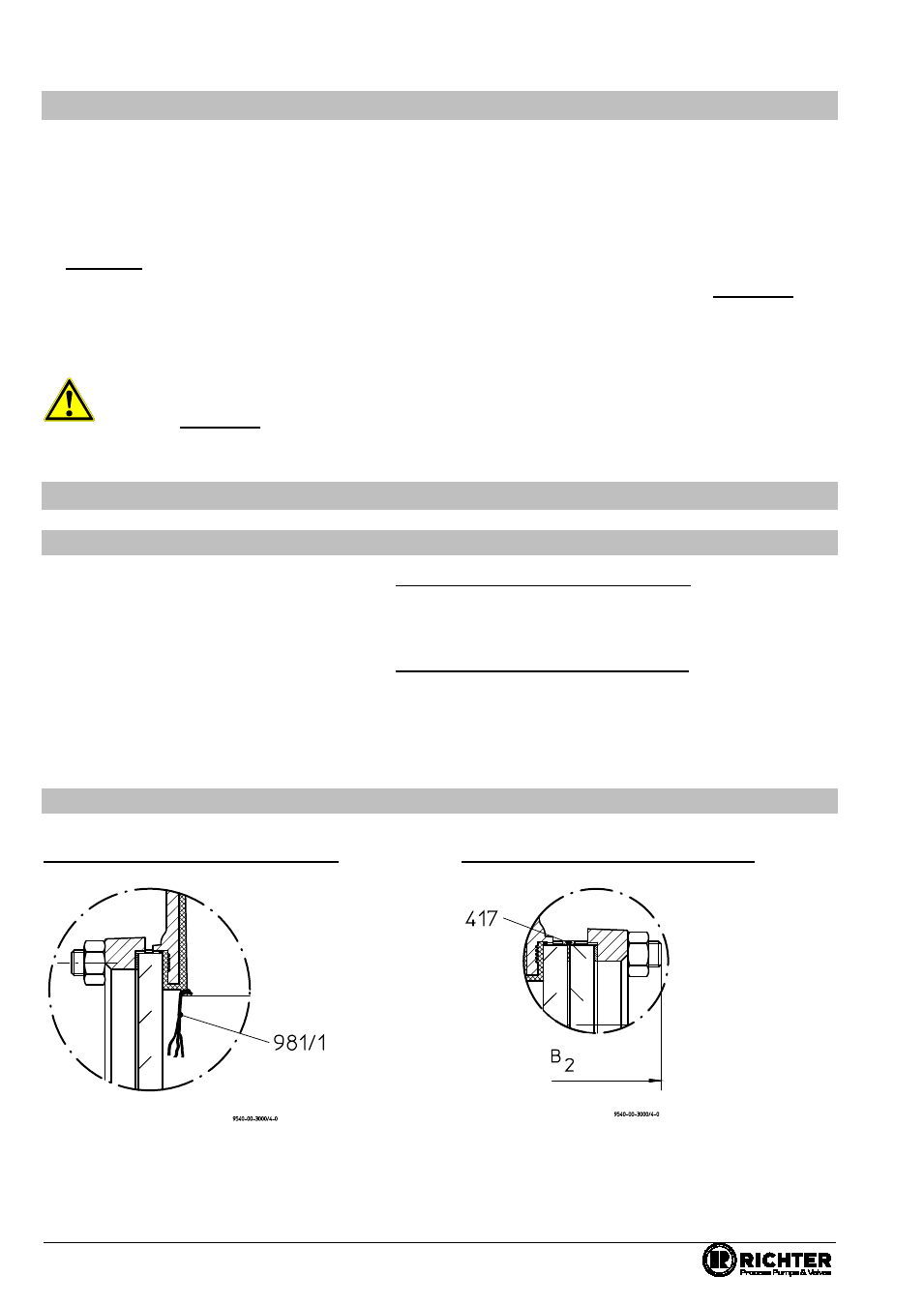

10.2
Доп. оборудование PSG/F и TSG/F
Доп. оборудование - шнурок Flexicord
Доп. оборудование – двойные стекла
