Руководство пользователя
10
ПОДКЛЮЧЕНИЕ К A/V-УСТРОЙСТВУ
Подключайте A/V-устройства с помощью разъемов D-Sub и Audio Line in сзади монитора.
1.
Подключите штекер Y (зеленый) согласующего кабеля с D-Sub на YPbPr к разъему Y
A/V-устройства.
2.
Подключите штекер Pb (синий) согласующего кабеля с D-Sub на YPbPr к разъему Pb
A/V-устройства.
3.
Подключите штекер Pr (красный) согласующего кабеля с D-Sub на YPbPr к разъему Pr
A/V-устройства.
4.
Другой конец согласующего кабеля с D-Sub на YPbPr подключите сзади монитора.
5.
Подключите мини-джек 3,5 мм согласующего кабеля R/L к разъему аудио-выхода
A/V-устройства, а другой конец – к разъему аудио-входа сзади монитора.
6.
Включите монитор и A/V-устройство.

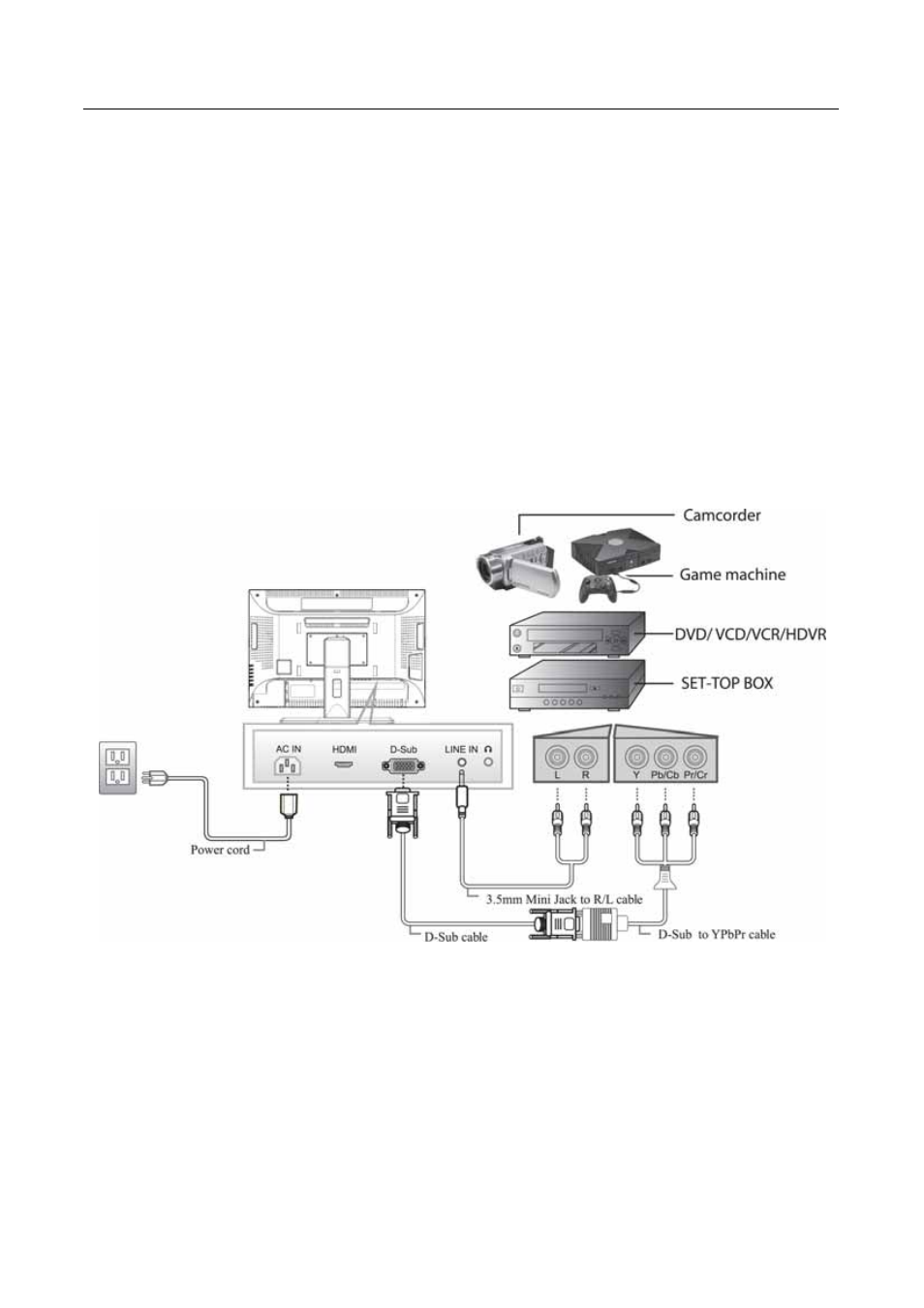

РИСУНОК 3: ПОДКЛЮЧЕНИЕ A/V-УСТРОЙСТВ
