26
Кухоннaя плита своей заводской конструкцией
приспособлена к питанию трехфазным переменным
током (400V 3N~50Hz). Плиту можно приспособить к
питанию однофазным током (230 V) посредством
образования, по нижеприведенной схеме соединений,
перемычки на присоединительной планке.
Схема присоединений указана также на днище
нижнего защитного корпуса.
Подход к присоединительной планке возможен только
после удаления покрышки с нижнего защитного
корпуса. Следует помнеть о соответственном подборе
присоединительного кабелья, учитывая при этом вид
присоединения и номинальную мощность плиты.
Присоединительный кабель следует расположить в
оттяжке. Обязательно следует учесть необходимость
присоединения предохранительной цепи к зажиму
присоединительной планки, обозначенному знаком
Электропроводка питания током керaмическoй
кухоннoй плиты должна быть оснащена аварийным
выключателем, предоставляющим возможность
отсечения подачи тока в случае аварии.Расстояние
между рабочими контактами аварийного
выключателья должно составлять не менее 3 мм.
ВНИМАНИЕ!!!
Электрик присоединяющий керaмическую
кухонную плиту к сети электроснабжения обязан
передать потребителю „СЕРТИФИКАТ
присоединения плиты к сети электроснабжения”,
являющийся приложением к гарантийному листу.

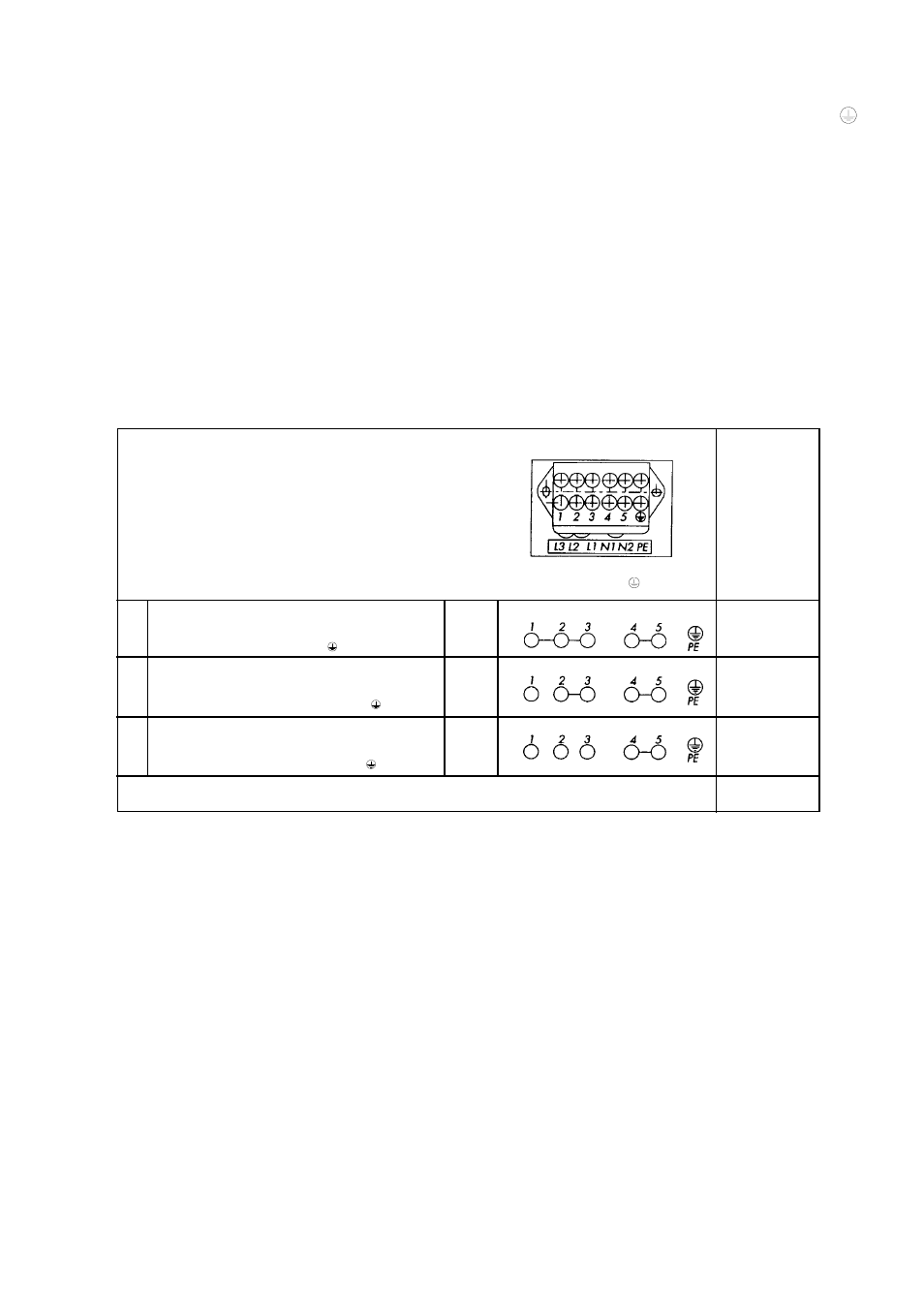

Схема возможных присоединений.
Внимание! Напряжение нагревательных
элементов (конфорек) 230 V.
Внимание! При каждом соединении сетевой защитный провод должен быть соединен с зажимом РЕ
Рекомендуемый
вид присоедини-
тельного провода
Для сети напряжением 230V однофазовое присое-
динение с рабочим нулем.
Мостиками соединяются зажимы 1-2-3
а также 4-5, защитный провод на .
1/N~ OWY 3x4 m 2
Для сети напряжением 400/230V двухфазовое
присоединение с рабочим нулем.
Мостиками соединяются зажимы 2-3 а также 4-5. Фазы
на 1-3, нуль - на 4-5, защитный провод на .
2/N~ OWY 4x2,5mm 2
Для сети напряжением 400/230V трехфазовое
присоединение с рабочим нулем.
Мостиками соединены 4-5. Фазы последовательно
1-2-3. Нуль - на 4-5, защитный провод на .
1
2
3
3/N~ OWY 5x1,5mm 2
L1=R L2=S L3=T N - нейтральный провод PE=защитный провод
