Installieren der keramikplatte – Инструкция по эксплуатации Kaiser PB*F4VQ239
Страница 12
12
1 – Möbelblatt
2 - Klebstoff
3 - Plattenrahmen
4 - Keramikscheibe
5 – Silicon
6 - beidseitiges Klebeband
Zchng. B
Zchng. A

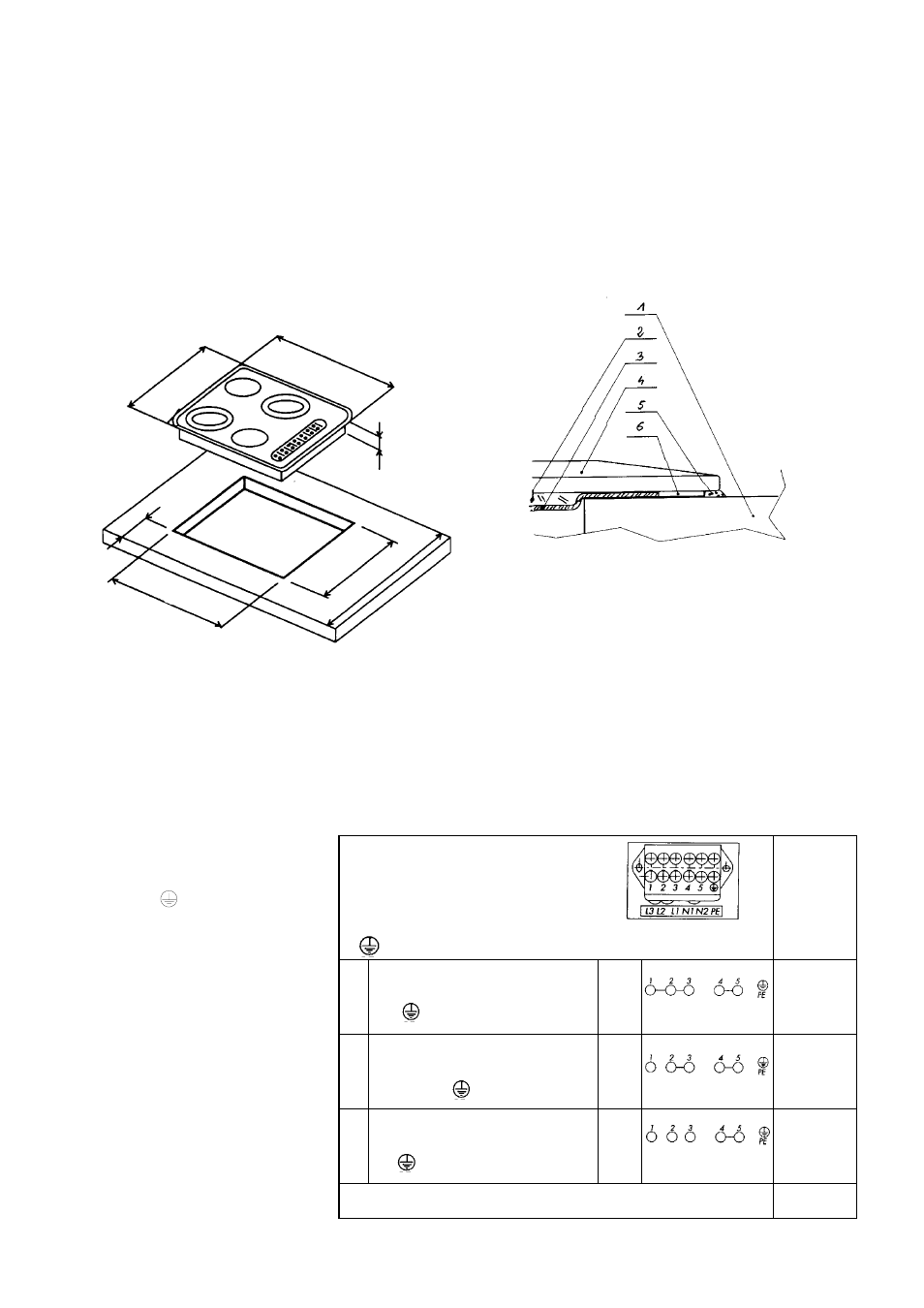

20. Installieren der Keramikplatte
O Eine Öffnung im Möbelblatt gemäss der Montagezei-
chnung (Zchng. A) vorbereiten
O Die Keramikplatte mittels einer elektrischen Leitung
gemäss dem beil. Schema verbinden
O Leitungsqueschnitt in Abhängigkeit von der Plattenleistung
wählen (von einem befugten Fachmann aus-zuführen)
O Schutzstreifen vom beidseitigen, einseitig am Plattenrad
angeklebten Klebeband abkleben
O Das Möbelblatt entstauben, die Keramikplatte in die
Öffnung einsetzen und stark an das Blatt andrücken
O Spalt zwischen dem Möbelblatt und der Scheibe mit Sili-
con füllen (Zchng. B)
51
8
576
48
50
48
6
60
0
544
Die Keramikplatte ist werksseitig für die Wechselstromspeisung (400V3N – 50Hz) vorbereitet. Die Vorbereitung der
Keramikplatte für die Einphasenstromspeisung (230V) ist mittels entsprechender Überbrückung auf der Anschluss-
leiste gemäss dem u.g. Anschlussschema möglich. Dieses Schema ist auch auf dem Unterteil des unteren Schutzes
angebracht. Der Zutritt zum Anschlussleisten ist nach der Entfernung des Deckels auf dem unteren Schutz möglich.
Es ist daran zu denken, dass die Anschlussleitung unter Berückstichtigung der Anschlussart und der Plattennennle-
istung entpsprechend gewählt wird.
Die Anschlussleitung ist am Gegen-
gewicht zu befestigen. Es ist darau-
fzuachten, dass an die Klemme der
Anschlussleiste ein Schutzleiter mit
dem Zeichen angeschlossen wird.
Die elektrische Speiseinstallation der
Keramikplatte sollte einen Sicherheits-
schalter haben, der im Notfall das Stro-
mabschalten ermöglicht. Der Abstand
den Betriebskontakten des Sicherheit-
schalters muss min. 3mm betragen.
Achtung !!!
Der Installateur ist verpflichtet dem
Benutzer das „Zeugnis des Platte-
nanschlusses an die Elektroinstal-
lation” zu übergeben (Anlage der
Garantiekarte).
Eine anedere Anschlussweise der
Keramikplatte als im Schema ange-
geben, kann zu deren Zerstörung
führen.
Schema möglicher Anschlüsse
Achtung! Spannung der Heizelemente 230V.
Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme
PE verbunden werden.
Empfohlene Art
der Anschluss-
leitung
Bei 230V Netz Einphasaenanschluss mit
Betriebsnull. Brücken verbinden die Klemmen
1-2-3 sowie Klemmen 4-5 Schutzleiter
auf
Bei 400/230 Netz Zweiphasenanschluss mit
Betriebsnull. Brücken verbinden Klemmen 2-3
sowie 4-5. Phasen auf 1-3, Null auf 4-5,
Schutzleiter auf
Bei 400/230V Netz Dreiphasenanschluss mit
Betriebsnull. Brücken verbinden 4-5. Phasen
reihenfolge nach 1-2-3. Null auf 4-5, Schutzleiter
auf
1.
2.
3.
1/N~
2/N~
3/N~
OWY 3x4 mm
2
OWY 3x2,5 mm
2
OWY 5x1,5 mm
2
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter
