Додаток
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник призначений для охолодження, зберігання
свіжих продуктів в ХК; для заморожування свіжих продуктів,
тривалого зберігання заморожених продуктів та приготування
харчового льоду в МК відповідно з рисунком 1.
1.2 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 10 0 С до плюс 38 0 С.
1.3 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, які вказані на
рисунку 2 в міліметрах. Для безперешкодного виймання ком-
плектуючих з холодильника необхідно відкривати двері камер
на кут не менше 90
0 .
1.4 Органом регулювання температури в холодильнику
відповідно з рисунком 3 є ролик регулювання температури (далі
– ролик), який знаходиться під маскою холодильника Ролик по-
вертається за годинниковою стрілкою і проти неї і має цифрові
поділки. Поділка “1” відповідає найбільш високій температурі
(найменше охолодження) в камері, поділка “7” — найбільш низь-
кій (найбільше охолодження). Поділку ролика слід встановити
під покажчиком при регулюванні температури.
МХМ-2808-ХХ КШД-263/53
МХМ-2819-ХХ КШД-310/70
МХМ-2826-ХХ КШД-293/53
МХМ-2835-ХХ КШД-280/70
I — холодильна камера (ХК);
II — морозильне відділення (МК):
«а» — зона зберігання;
«б» — зона заморожування та зберігання
I
II
посудина (для овочів
або фруктів)
полка-скло
(нижня)
полка-скло
полка морозильної
камери
обмежувач (великий)
посудина з кришкою
обмежувач (малий)
бар’єр-полиця
бар’єр-полиця
вкладиш для яєць йорж форма для льоду
упор задній

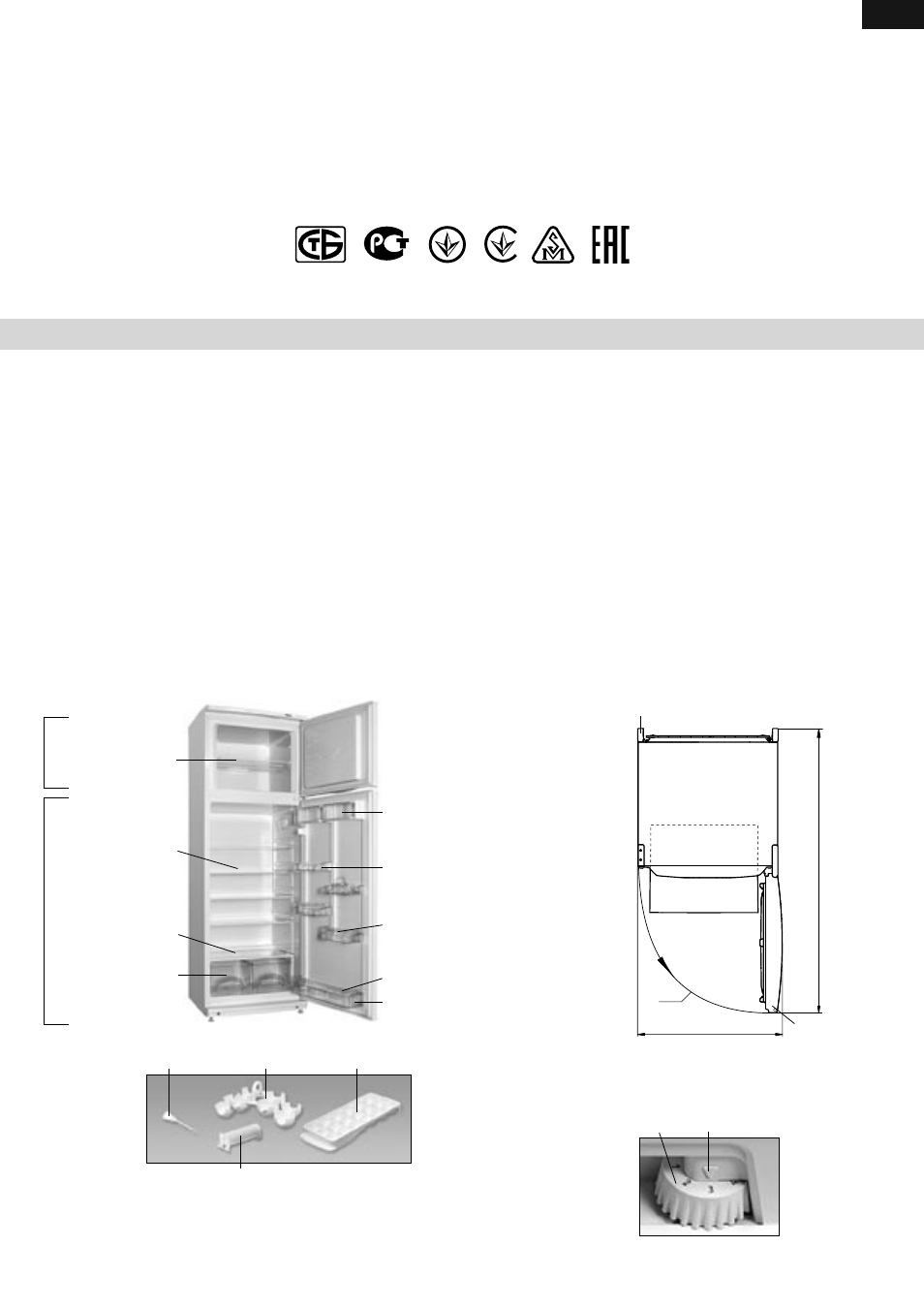

Рисунок 1 — Холодильник і комплектуючі вироби
двері МК
1175
Рисунок 2 — Холодильник (вигляд зверху)
упор задній
90 0
613
2 Е КС П Л УАТА Ц І Я ХО Л О Д И Л Ь Н И К А
2.1 ПЕРШЕ ВМИКАННЯ
Підключити холодильник до електричної мережі: вставити
вилку шнура живлення в розетку.
Відкрити двері МК. При першому вмиканні рекомендується
встановити під покажчиком поділку “3” або “4” ролика відповід-
но з рисунком 3. Закрити двері МК.
При необхідності провести регулювання температури за
допомогою ролика. Якщо після регулювання або змін умов
експлуатації компресор почав працювати безперервно, необ-
хідно обертати ролик в сторону зменшення цифрових поділок
до клацання терморегулятора. Після регулювання температура
в холодильнику підтримується автоматично.
2.2 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАННЯ ХК
2.2.1 В ХК використовується автоматична система розмо-
рожування. Іній, що з’являється на задній стінці ХК, після вим-
кнення циклічно працюючого компресора тане і перетворюється
в краплини води. Краплини талої води стікають в лоток, через
отвір в ньому – в пацівок і попадають в посудину на компресорі
покажчик ролик
Рисунок 3 — Регулювання температури
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
«а»
«б»
РБ01 003 1003 001
