Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Приложение
1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А
1.1 Холодильник в соответствии с рисунком 1 предназначен
для охлаждения, хранения свежих продуктов в ХК; для замора-
живания свежих продуктов, длительного хранения заморожен-
ных продуктов и приготовления пищевого льда в МК .
1.2 Эксплуатировать холодильник необходимо при темпе-
ратуре окружающей среды от плюс 10 0 С до плюс 38 0 С.
1.3 Общее пространство, необходимое для эксплуатации
холодильника, определяется габаритными размерами, ука-
занными на рисунке 2 в миллиметрах. Для беспрепятственного
извлечения комплектующих из холодильника необходимо от-
крывать двери камер на угол не менее 90
0 .
1.4 Органом регулировки температуры в холодильнике в
дверь МК
1175
Рисунок 2 — Холодильник (вид сверху)
упор задний
90 0
613
МХМ-2808-ХХ КШД-263/53
МХМ-2819-ХХ КШД-310/70
МХМ-2826-ХХ КШД-293/53
МХМ-2835-ХХ КШД-280/70
I — холодильная камера (ХК);
II — морозильная камера (МК):
«а» — зона хранения;
«б» — зона замораживания
I
II
«а»
«б»
сосуд (для овощей
или фруктов)
полка-стекло
(нижняя)
полка-стекло
полка морозильной
камеры
ограничитель (большой)
емкость с крышкой
ограничитель (малый)
барьер-полка
барьер
вкладыш для яиц ерш форма для льда
упор задний

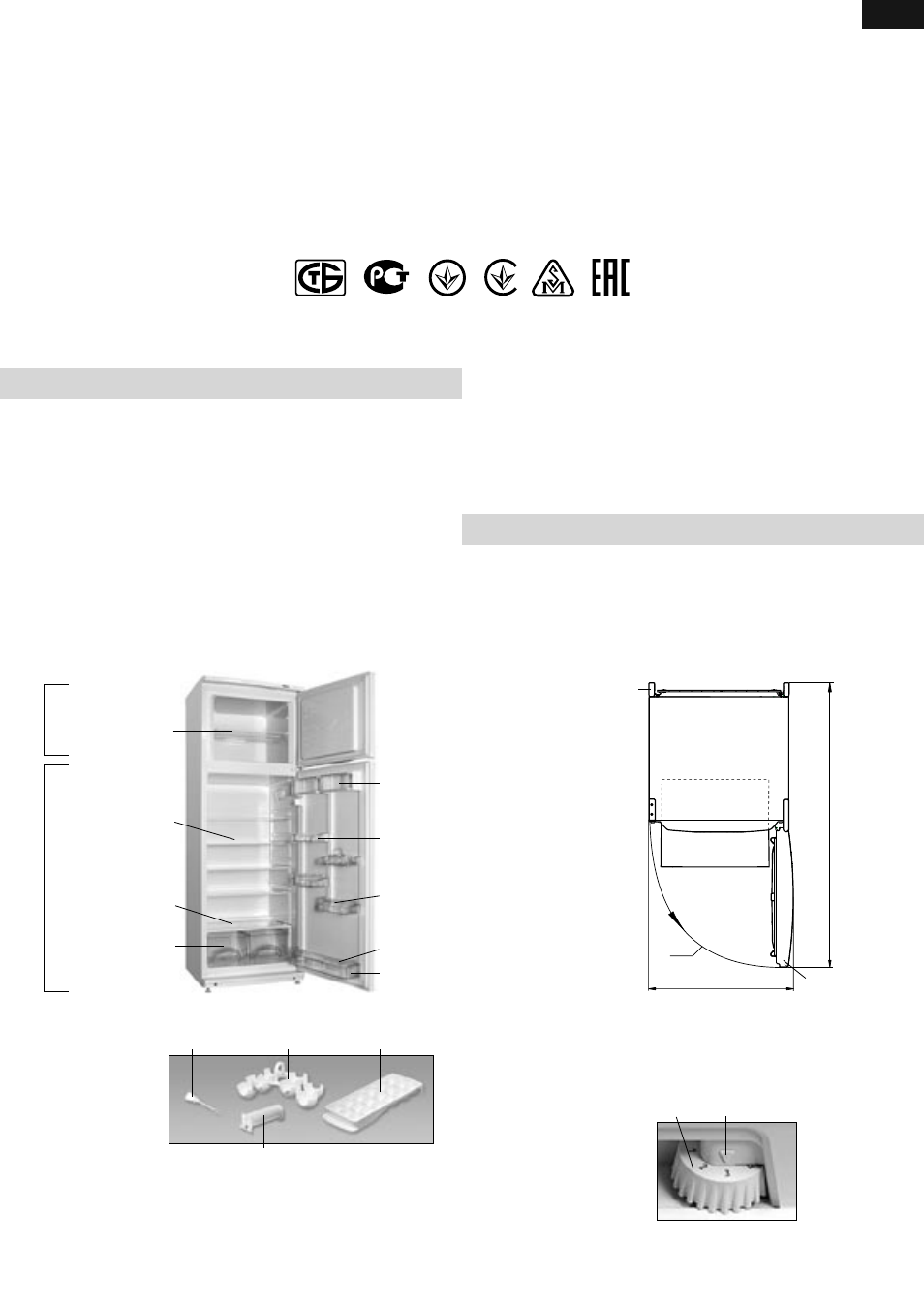

Рисунок 1 — Холодильник и комплектующие изделия
соответствии с рисунком 3 является ролик регулировки тем-
пературы (далее — ролик), который находится под маской
холодильника . Ролик поворачивается по часовой стрелке и про-
тив нее и имеет цифровые деления. Деление «1» соответствует
наиболее высокой температуре (наименьшее охлаждение) в
камере, деление «7» — наиболее низкой (наибольшее охлаж-
дение). Деление ролика следует установить под указателем при
регулировке температуры.
2 Э КС П Л УАТА Ц И Я ХО Л О Д И Л Ь Н И К А
2.1 ПЕРВОЕ ВКЛЮЧЕНИЕ
2.1.1 Подключить холодильник к электрической сети: вста-
вить вилку шнура питания в розетку.
указатель ролик
Рисунок 3 — Регулировка температуры
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
РБ01 003 1003 001
