8
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

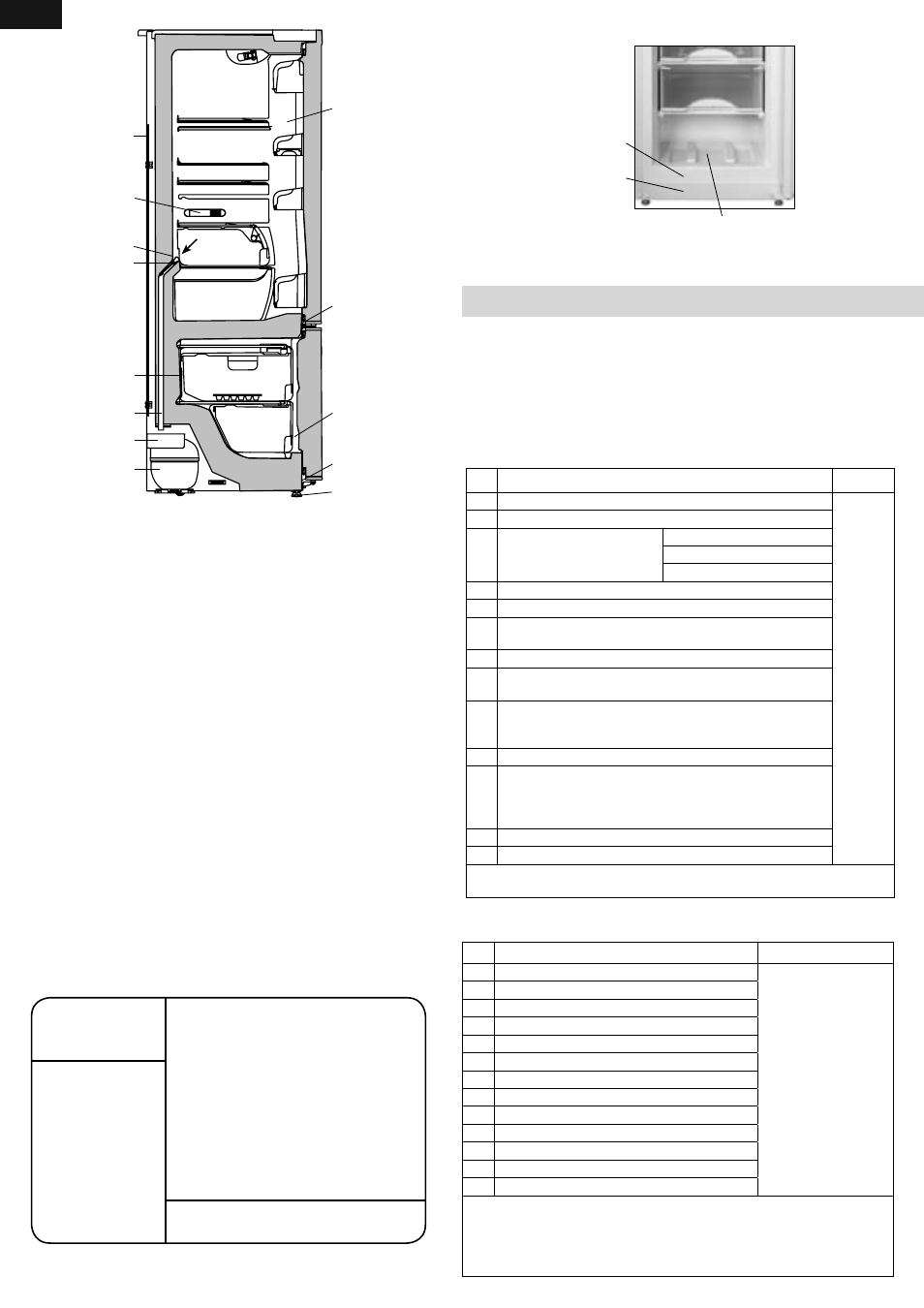

Рисунок 7 — Схема зливу талої води із ХК
йорж
лоток
трубка
посудина
конденсатор
компресор
опора
датчик
температури ХК
датчик
температури МК
шафа
внутрішня ХК
поперечина
шафа
внутрішня МК
планка передня
холодильника та елементів холодильного агрегату, пошкодити
теплоізоляцію, привести до утворення тріщин шафи внутрішньої
та псування шафи холодильника.
УВАГА! Не розміщуйте продукти впритул до датчика
температури, розташованого на правій бічній стінці ХК
відповідно з рисунком 7.
3.2 РОЗМОРОЖУВАННЯ І ПРИБИРАННЯ МК
При розморожуванні МК талу воду слід видаляти із зони
стікання відповідно з рисунком 8 легковбираючим вологу ма-
теріалом у міру відтавання снігового покриву, а потім вимити
камеру і витерти насухо.
УВАГА! Не допускайте витікання талої води із МК при
розморожуванні та прибиранні, тому що вона, попадаючи
в місце прилягання планки передньої до шафи внутрішньої
ХК відповідно з рисунками 7, 8, може викликати корозію
зовнішньої шафи холодильника та елементів холодиль-
ного агрегату, пошкодити теплоізоляцію, привести до
утворення тріщин шафи внутрішньої та псування шафи
холодильника.
Рисунок 8 — Збір талої води
зона стекания талой воды
планка передня
шафа
внутрішня МК
4 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ І КОМПЛЕКТАЦІЯ
4.1 Найменування технічних характеристик і комплектуючих
виробу указані в таблицях 1 і 2 відповідно.
4.2 В табличці виробу указані технічні характеристики ро-
сійською мовою. Найменування характеристик, що указані на
рисунку 9, необхідно зіставити із значеннями характеристик на
табличці виробу.
Позначення
моделі виробу
Зроблено в Республіці Білорусія
Номінальний об’єм для зберігання, дм 3
- камери для зберiгання свiжих
продуктiв:
- морозильно ї камери:
Потужність заморожування:
Номінальна напруга:
Номінальний ток:
Номінальна
спожита потужність:
Холодоагент: R600a/Спінювач: C-Pentane
Масса хладагента:
Рисунок 9 – Табличка
№ НАЙМЕНУВАННЯ Модель
1.1 Номінальний загальний об’єм брутто, дм 3
Параметри, що відповідають
найменуванням, вказані в гарантійній карті.
1.2 Номінальний загальний об’єм брутто МК, дм 3
1.3 Габаритні розміри, мм
висота
ширина
глибина
1.4 Маса нетто, кг, не більше
1.5 Номінальна площа полиць для зберігання продуктів, м 2
1.6
Температура зберігання заморожених продуктів в МК,
°C, не більше
1.7 Температура зберігання свіжих продуктів, °C
1.8
Середня температура зберігання свіжих продуктів, °C,
не більше
1.9
Номінальна потужність заморожування при
температурі навколишнього середовища плюс 25 °C,
кг/доба
1.10 Номінальна добова продуктивність отримання льоду, кг
1.11
Номінальний час підвищення температури в
морозильнику від мінус 18 °C до мінус 9 °C (при
температурі навколишнього середовища плюс 25 °C)
при відключені електроенергії, годин
1.12 Вміст золота, г
1.13 Вміст срібла, г
Примітка - Визначення технічних характеристик проводиться в
спеціально обладнаних лабораторіях за визначеними методиками.
Таблиця 1 - Технічні характеристики
№ НАЙМЕНУВАННЯ Кількість, шт.
2.1 Корзина (нижня)
Параметри, що
відповідають
найменуванням,
вказані в гарантійній
карті.
2.2 Корзина
2.3 Посудина для овочів або фруктів 1
2.4 Полиця-скло (нижня) 2
2.5 Полиця-скло 2
2.6 Посудина з кришкою 3
2.7 Посудин 3
2.8 Посудина (нижня) 4
2.9 Вкладиш для яєць
2.10 Форма для льоду
2.11 Йорж
2.12 Упор задній
2.13 Гвинт
1 Не розраховані для зберігання масел та продуктів, які пройшли
теплову обробку
2 Максимальне навантаження при рівномірному розподілі 20 кг.
3 Максимальне навантаження при рівномірному розподілі 2,5 кг.
4 Максимальне навантаження при рівномірному розподілі 5 кг.
Таблиця 2 – Комплектуючі
