KAZ

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

— əйнек-сөренің артқы шетін көтеріңіз, өзіңізге қарай

алдынғы панельмен бірге тартып ТК шығарыңыз.

Еріген су ағызу жүйесі бітеліп қалған тоңазытқышты

пайдалануға

ТЫЙЫМ САЛЫНАДЫ.

ТК түбінде немесе ішкі шкафпен белдікше қосылған жеріне

жиналған су, 7 суретінде көрсетілгендей, тоңазытқыштың сыртқы

шкафының жəне салқындату агрегатының элементтерінің кор-

розиясына, жылу сақтау жүйесінің бұзылуына, ішкі шкафта

сызат пайда болуына жəне тоңазытқыштың шкафы істен

шығуына əкеліп соқтырады.

БАЙҚАҢЫЗ! Тағамдарды ТК оң жақ жарында

орналасқан, температура датчигіне, тақап салмаңыз. 7

суретінде көрсетілгендей.

3.2 МҰЗДАТҚЫШ КАМЕРАСЫН МҰЗДАН ЕРІТІП АЛУ

ЖƏНЕ ТАЗАЛАУ

МК еріткен кезде, 8 суретінде көрсетілгендей, еріген суды

ағу зонасынан кырау еріген сайын жақсы су сіңіргіш матери-

алмен жинап алу қажет. Сонан соң камераны жуып, кепкенше

сүрту керек.

БАЙҚАҢЫЗ! МК еріткен жəне жинаған кезде еріген су

камерадан тыс ақпасын. Өйткені су МК алдынғы планка-

сымен ішкі шкафтың қосылған жеріне тисе, 7,8 суретінде

көрсетілгендей, тоңазытқыштың сыртқы шкафының жəне

тоңазытқыш агрегатының элементтерінің коррозиясына,

жылу сақтау жүйесінің бұзылуына, ішкі шкафта сызат пай-

да болуына жəне тоңазытқыштың шкафы істен шығуына

əкеліп соқтырады.

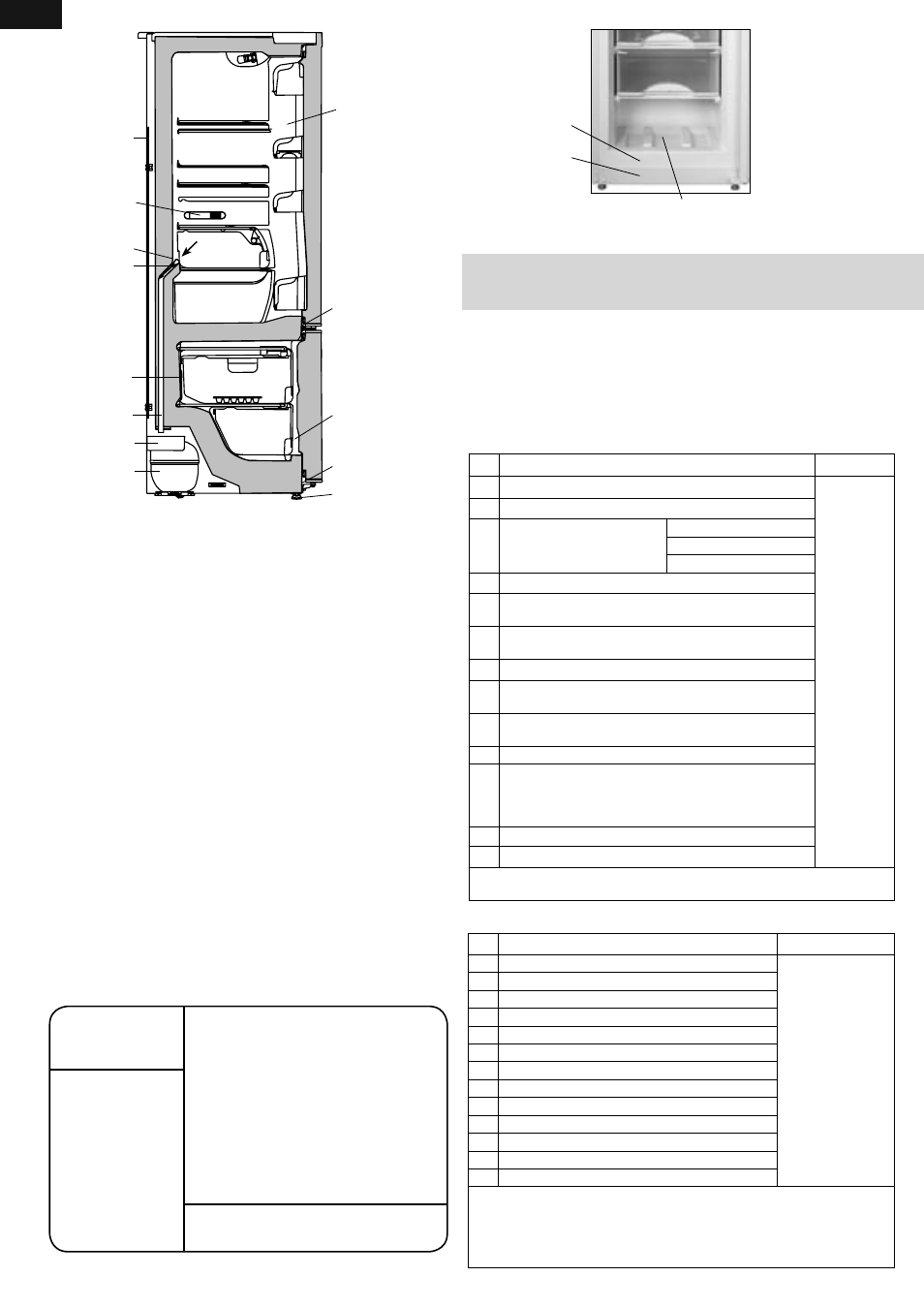

7 сурет — ТК еріген суын ағызу схемасы

ерш

науа

келтеқұбыр

сауыт

конденсатор

компрессор

тіреу

ТК температурысы

датчигі

МК температу-

рысы датчигі

ТК ішкі шкафы

белдікше

МК ішкі шкафы

алдынғы планка

8 сурет – Еріген суды жинау

еріген су ағатын зона

4 Т Е Х Н И К А Л Ы Қ С И П А Т ТА М А С Ы
Ж Ə Н Е Қ Ұ РА М Д А У

4.1 Техникалық мінездемелердің атаулары жəне

жинақтайтын бұйымдары 1 жəне 2 суреттерінде көрсетілген.

4.2 Бұйым кестесі орыс тіліндегі техникалық мінезде-

месінде көрсетілген. Бұйым табличкасын мінездемелердің

мағыналармен салыстыру қажет (сурет 9).

МК ішкі шкафы

алдынғы планка

№

АТАУЫ

Модель

1.1

Жалпы брутто кесімді көлемі, дм

Параметрлер, кепілдемелік карта-да көрсетілген атыларға

лайықтылар

1.2

МК жалпы брутто кесімді көлемі, дм

1.3

Габариттық мөлшері, мм

биіктігі
ені
тұтқасыз тереңдігі

1.4

Нетто массасы, кг, көп емес

1.5

Тағамдар сақтауға арналған сөрелердің жыинтық

ауқымы, м

1.6

МК мұздатылған тағамдарды сақтайтын

температура, °C, жоғары емес

1.7

Жас тағамдар сақтайтын температура, °C

1.8

Жас тағамдар сақтайтын орташа температура, °C,

жоғары емес

1.9

Қоршаған ортаны температурасы плюс 25 °C

кездегі мұздату кесімді қуаты, кг/тəулік

1.10

Тəуліктік мұз жасау кесімді өнімділік, кг

1.11

МК температурасы жоғарлайтын кесімді уақыт

минус 18 - минус 9 °C (қоршаған ортаның

температурасы плюс 25 °C) электр қуатын

ажыратқан кезде, с

1.12

Алтын мөлшері, г

1.13

Күміс мөлшері, г

Ескерту - Техникалық мінездемесін анықтау арнайы жабдықталған

зертханада белгілі əдістермен өткізіледі.

№

АТАУЫ

Саны, дана.

2.1

Себет (төменгі)

Параметрлер,

кепілдемелік кар-

та-да көрсетілген

атыларға

лайықтылар

2.2

Себет

2.3

Көкөніс немесе жемістерге арналған ыдыс

2.4

Əйнек-сөре (төменгі)

2.5

Əйнек-сөре

2.6

Сыиымды қақпағымен

2.7

Сыиымды

2.8

Сыиымды (төменгі)

2.9

Жұмыртқа салғыш

2.10

Мұз үшін қалып

2.11

Ерш

2.12

Артқы тіреу

2.13

Винт

Жылулық өңдеуден өткен майлармен тағамдарды сақтауға

арналмаған.

Тегістеп салғандағы барынша көтеретін салмағы 20 кг.

Тегістеп салғандағы барынша көтеретін салмағы 2,5 кг.

Тегістеп салғандағы барынша көтеретін салмағы 5 кг.

Кесте 1 – Техникалық сиппатама

Кесте 2 – Жинақтайтындар

Белгілеу бұйым

үлгілері

Өндіруші: Беларусь Республикасы

Жалпы көлемі, дм

- жас тағамдар сақтайтын камера:

- мұздатқыш камерасының:
Мұздату кесімді
Жалпы ток:

Жалпы кернеу:
Номинал

тұтынылушы қуаттылық:
Хладагент: R600a/көбіктендіргіш: C-Pentane
Хладагент массасы:

9 сурет – Кесте
