Додаток
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИКИ
ХМ-5008-ХХХ
ХМ-5009-ХХХ
ХМ-5010-ХХХ
ХМ-5011-ХХХ ХМ-5012-ХХХ
ХМ-5013-ХХХ
ХМ-5014-ХХХ
ХМ-5015-ХХХ
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник призначений для заморожування і трива-
лого зберігання заморожених продуктів, приготування харчо-
вого льоду в МК; для охолодження і короткочасного зберігання
харчових продуктів, напоїв, овочів і фруктів в ХК відповідно з
рисунком 1
1.2 Холодильник однокомпресорний має клапан в холодиль-
ному агрегаті, що дає змогу відключати ХК під час роботи МК.
1.3 В холодильнику передбачений режим “Заморожування”
в МК і звукова сигналізація (при відкритих більше 60 секунд
дверях ХК).
1.4 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 10 0 С до плюс 38 0 С.
1.5 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, які вказані
на рисунком 2 в міліметрах. Для безперешкодного виймання
комплектуючих з морозильника необхідно відкривати двері
камер на кут не менше 90
0 .
2 К Е Р У В А Н Н Я Р О Б ОТ О Ю ХО Л О Д И Л Ь Н И К А
2.1 ОРГАНИ КЕРУВАННЯ
Органи керування, що представлені на рисунках 3, 4, роз-
міщені над ХК.

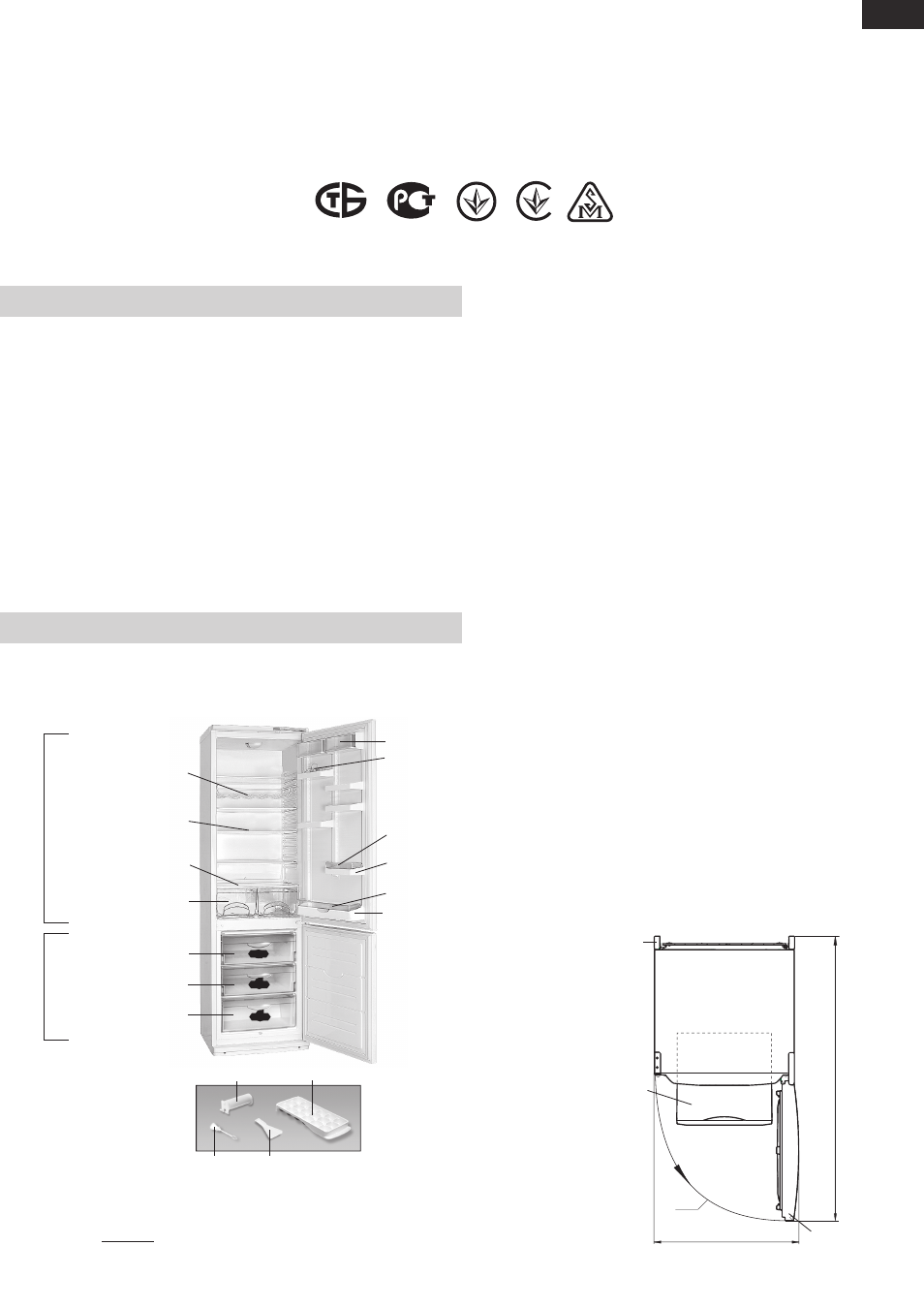

Рисунок 1 – Холодильник і комплектуючі изделия
йорж лопатка
форма для льоду упор задній
I
II
обмежувач (великий)
корзина (нижня)
корзина
корзина
посудина (для овочів
або фруктів)
полиця-скло (нижня)
полиця-скло
полиця (для пляшок)*
вмістище з кришкою
обмежувач (малий)
вкладиш для яєць
бар’єр-полиця
бар’єр
«а»
«б»
«б»
I — морозильна камера (МК):
«а» — зона заморожування та зберігання;
«б» — зона зберігання;
II — камера для зберігання свіжих продуктів (ХК)
*Входить в комплект поставки деяких моделей холодильників.
двері МК
1195
Рисунок 2 — Холодильник (вигляд зверху)
корзина
упор задній
90 0
615
2.1.1 Органами керування є:
—
ролики регулювання температури в ХК і в МК (далі
– ролик). Ролики відповідно з рисунками 3, 4 повертаються за
годинниковою стрілкою і проти неї і мають цифрові поділки.
Поділка “1” відповідає найбільш високій температурі (най-
менше охолодження) в камері, поділка “7” — найбільш низькій
(найбільше охолодження).Поділку ролика слід встановити під
покажчиком при регулюванні температури;
— вимикач призначений для вмикання/вимикання
режиму “Заморожування” в МК. Вимикач має дві позначки:
“I”- вмикання, “0”- вимикання.
2.1.2 Холодильник має світлові індикатори у відповідності
з рисунком 3:
— вмикання ХК і МК (зеленого кольору). Світяться постійно,
коли увімкнуті камери. Гаснуть при вимиканні камер, а також під
час перерви в подачі електричної енергії;
— режиму “Заморожування” (жовтого кольору). Світиться
при вмиканні режиму “Заморожування”. Гасне при вимиканні
режиму, а також при вимиканні холодильника;
— підвищеної температури в МК(червоного кольору).
Горить, якщо температура в МК підвищилась (наприклад, при
першому вмиканні або вмиканні після прибирання, при за-
вантаженні великої кількості свіжих продуктів). Короткочасне
вмикання індикатора (наприклад, при тривалому відкритті
дверей МК) не є прикметою несправності холодильника: при
РБ01 020 003 1003 003
