Anexa
FRIGIDER-CONGELATOR
ХМ-5008-ХХХ
ХМ-5009-ХХХ
ХМ-5010-ХХХ
ХМ-5011-ХХХ ХМ-5012-ХХХ
ХМ-5013-ХХХ
ХМ-5014-ХХХ
ХМ-5015-ХХХ

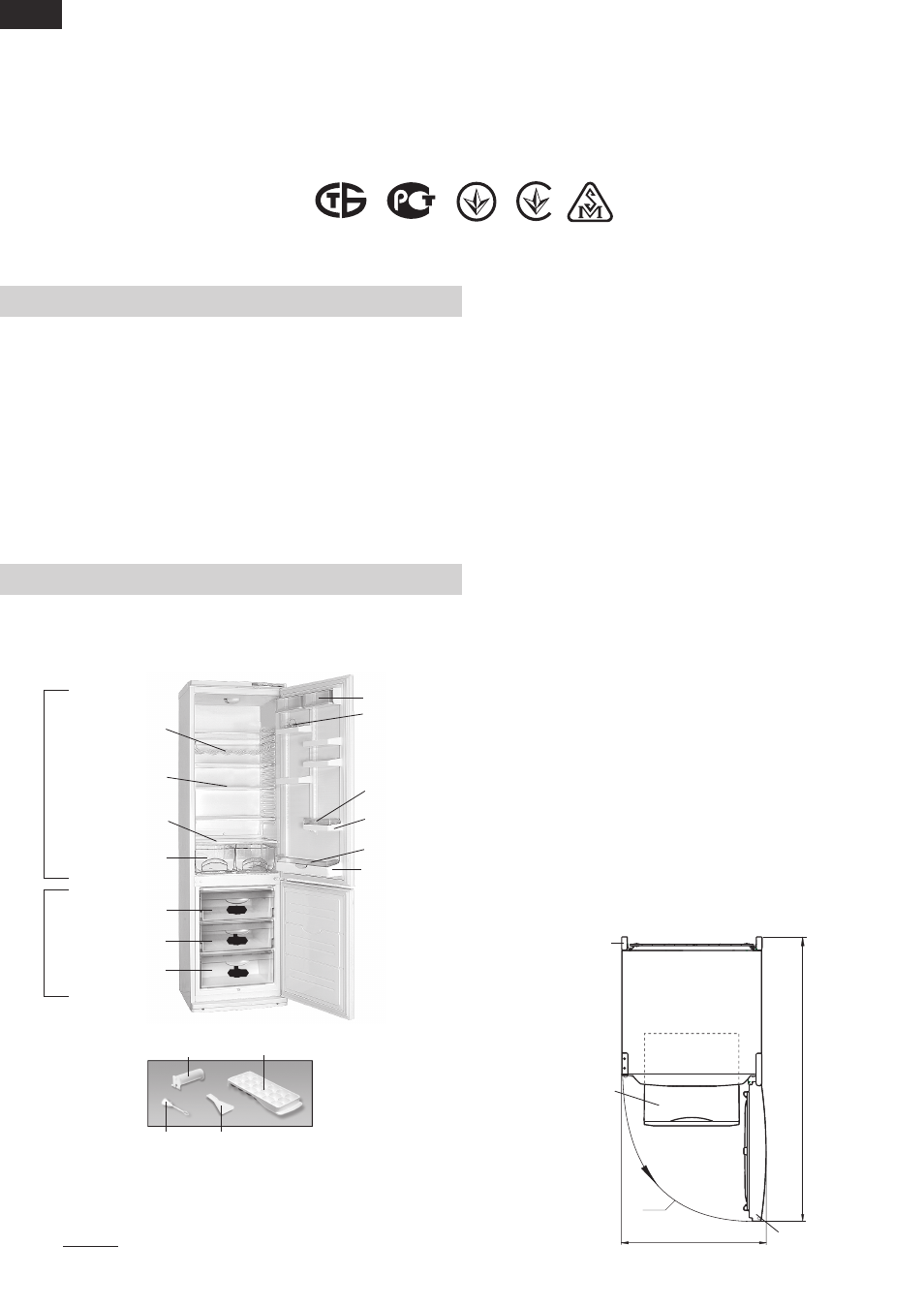

Figura 1— Frigider şi piese componente
piesă pentru
desfundat element pentru drenare/
curăţare a gheţii
taviţă pentru gheaţă distanţier
I
II
opritor (mare)
sertar (de jos)
sertar
sertar
sertar (pentru
legume şi fructe)
raft sticlă (de jos)
raft sticlă
raft (pentru sticle)*
raft cu capac
opritor (mic)
suport pentru ouă
raft adânc pe uşă
raft adânc
pe uşă
«а»
«b»
«b»
I — camera de congelare (CC):
«a» — zona de congelare şi păstrare;
«b» — zona de păstrare;
II — camera firgorifică, pentru păstrarea produselor proaspete (CF)
* Intră în setul de livrare a unor modele de frigidere.
1 D E S C R I E R E A F R I G I D E R U LU I
1.1 Frigiderul este destinat pentru congelarea şi păstrarea de lungă
durată a alimentelor congelate, prepararea gheţii alimentare în CC, pe-
ntru refrigerarea şi păstrarea pe termen scurt a produselor alimentare,
băuturilor, fructelor şi legumelor în CF în conformitate cu figura 1.
1.2 Frigiderul cu un compresor are o supapă în agregatul frigorific
care permite deconectarea CF în timpul funcţionării CC.
1.3 În frigider este prevăzut regimul de „congelare” în CC şi semnal-
izarea sonoră (dacă uşa CF este deschisă mai mult de 60 de secunde).
1.4 Este necesar ca frigiderul să funcţioneze la temperatura med-
iului ambiant de la plus 10 0 С până la plus 38 0 С.
1.5 Spaţiul total necesar pentru funcţionarea frigiderului se
determină de dimensiunile de gabarit,indicate în milimetri în figura 2.
Pentru extragerea liberă a componentelor din frigider este necesar de
deschis uşa la unghiul nu mai mic de 90
0 .
2 CO N T R O LU L F U N C Ţ I O N Ă R I I F R I G I D E R U LU I
2.1 ELEMENTE DE COMANDĂ
Elementele de comandă prezentate în figurile 3, 4, sunt situate
deasupra CF.
uşa CC
1195
Figura 2 — Frigider (vederea de sus)
sertar
distanţier
90 0
615
2.1.1 Elementele de comandă sunt:
— butoanele de reglare a temperaturii în CF şi CC (denumite în
continuare - butoane). Butoanele în conformitate cu figurile 3, 4 se ro-
tesc în sensul acelor de ceasornic sau în sensul contrar al acestora şi au
diviziuni numerice. Diviziunea “1” corespunde celei mai joase setări de
temperatură (răcire minimă) în cameră, diviziunea “7” – celei mai înalte
setări de temperatură (răcire maximă). Pentru a regula temperatura,
fixaţi diviziunea butonului sub indicator;
— întrerupătorul care este destinat pentru conectarea/deconect-
area regimului „Congelare” în CC şi care are două indice: „I” – conectare
şi „0” –deconectare.
2.1.2 Frigiderul are indicatori de lumină în conformitate cu figura 3:
— indicatori de conectare a CF şi CC (de culoare verde). Luminează
permanent când camerele sunt conectate. Se sting la deconectarea
camerelor sau în lipsa tensiunii în reţeaua electrică;
— indicatorul regimului „Congelare” (de culoare galbenă). Se ap-
rinde la conectarea regimului „Congelare”. Se stinge la deconectarea
regimului, precum şi la deconectarea frigiderului;
— indicatorul temperaturii ridicate în CC (de culoare roşie). Se
aprinde în cazul în care temperatura în CC s-a ridicat (de exemplu, la
prima conectare sau conectare după curăţire, la încărcare a cantităţii
mari de produse proaspete). Aprinderea de scurtă durată a indicatorului
