Додаток
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ

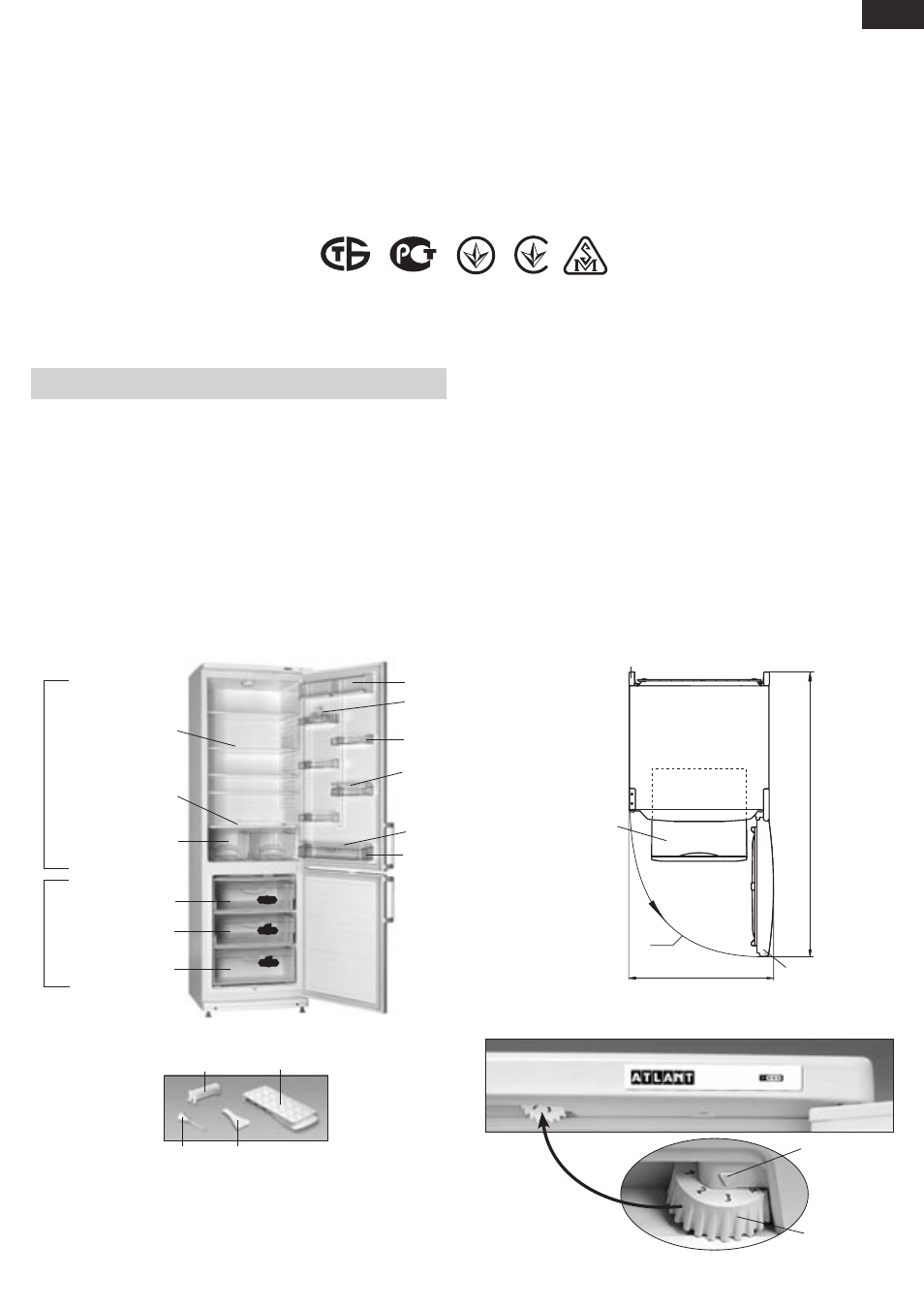

Рисунок 1 — Холодильник та комплектуючі вироби
йорж лопатка
форма для льоду упор задній
I
II
обмежувач (великий)
кошик (нижнiй)
кошик
кошик
посудина (для овочів
або фруктів)
полиця –скло (нижня)
полиця -скло
ємність (з кришкою)
обмежувач (малий)
вкладиш для яєць
бар’єр
II — морозильне відділення (МВ):
«а» - зона заморожування і зберігання, «б» - зона зберігання;
II — відділення для зберігання свіжих харчових продуктів (ХВ)
двері МВ
1200
Рисунок 2 — Холодильник (вигляд зверху)
кошик
упор задній
90 0
645
РБ01 003 1003 001
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-2009.
Відповідно до СТБ IEC 62552-2009 термін «камера» замінений
на термін «відділення». У зв’язку з цим дані терміни вживаються в
однаковому значенні: камера (ХК і МК) в керівництві з експлуатації,
відділення (ХВ і МВ) в додатку.
1.2 Холодильник відповідно до рисунка 1 призначений для
заморожування і тривалого зберігання заморожених продуктів,
приготування харчового льоду в МВ; для охолодження та корот-
кочасного зберігання свіжих харчових продуктів, напоїв, овочів і
фруктів в ХВ.
1.3 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 16 0 С до плюс 32 0 С.
1.4 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, зазначеними
на малюнку 2 у міліметрах. Для безперешкодного вилучення ком-
плектуючих з холодильника необхідно відкривати двері камер на
кут не менше 90
0 .
1.5 Органом регулювання температури в холодильнику у
відповідності з рисунком 3 є ролик регулювання температури
(далі — ролик). Ролик повертається за годинниковою стрілкою і
проти неї і має цифрові ділення. Поділка “1” відповідає найбільш
високій температурі (найменше охолодження) у відділенні, поділка
“7” — найбільш низькою (найбільше охолодження). Поділку ролика
слід встановити під покажчиком при регулюванні температури.
ХМ-4021-ХХХ
ХМ-4023-ХХХ
ХМ-4024-ХХХ
ХМ-4025-ХХХ
ХМ-4026-ХХХ
«а»
«б»
«б»
бар’єр-полка
Сертифікат відповідності виробів виданий БЕЛЛИС (вул. Червона, 7Б, 220029, м. Мінськ):
№ ТС BY/112 03.11. 020 00230, термін дії з 30.11.2012 р. по 29.11.2017 р.
Рисунок 3 — Регулювання температури
покажчик
ролик
