Приложение

ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ

ХМ-4021-ХХХ
ХМ-4023-ХХХ
ХМ-4024-ХХХ
ХМ-4025-ХХХ
ХМ-4026-ХХХ

1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А

1.1 Холодильник соответствует СТБ 1499-2004,

СТБ IEC 62552-2009. В соответствии с СТБ IEC 62552-2009 тер-
мин «камера» заменен на термин «отделение». В связи с этим
данные термины употребляются в одинаковом значении: камера
(ХК и МК) в руководстве по эксплуатации, отделение (ХО и МО)
в приложении.

1.2 Холодильник в соответствии с рисунком 1 предназначен

для замораживания и длительного хранения замороженных про-
дуктов, приготовления пищевого льда в МО; для охлаждения и
кратковременного хранения свежих пищевых продуктов, напитков,
овощей и фруктов в ХО.

1.3 Эксплуатировать холодильник необходимо при темпера-

дверь МО

1200

Рисунок 2 — Холодильник (вид сверху)

корзина

упор задний

90

0

645

туре окружающей среды от плюс 16

0

С до плюс 32

0

С.

1.4 Общее пространство, необходимое для эксплуатации хо-

лодильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери
камер на угол не менее 90

0

.

1.5 Органом регулировки температуры в холодильнике в соот-

ветствии с рисунком 3 является

ролик регулировки температуры

(далее — ролик). Ролик поворачивается по часовой стрелке и
против нее и имеет цифровые деления. Деление “1” соответствует
наиболее высокой температуре (наименьшее охлаждение) в от-
делении, деление “7” — наиболее низкой (наибольшее охлаж-
дение). Деление ролика следует установить под указателем при
регулировке температуры.

Рисунок 3 — Ролик регулировки температуры

указатель

ролик

РБ01

003

1003

001

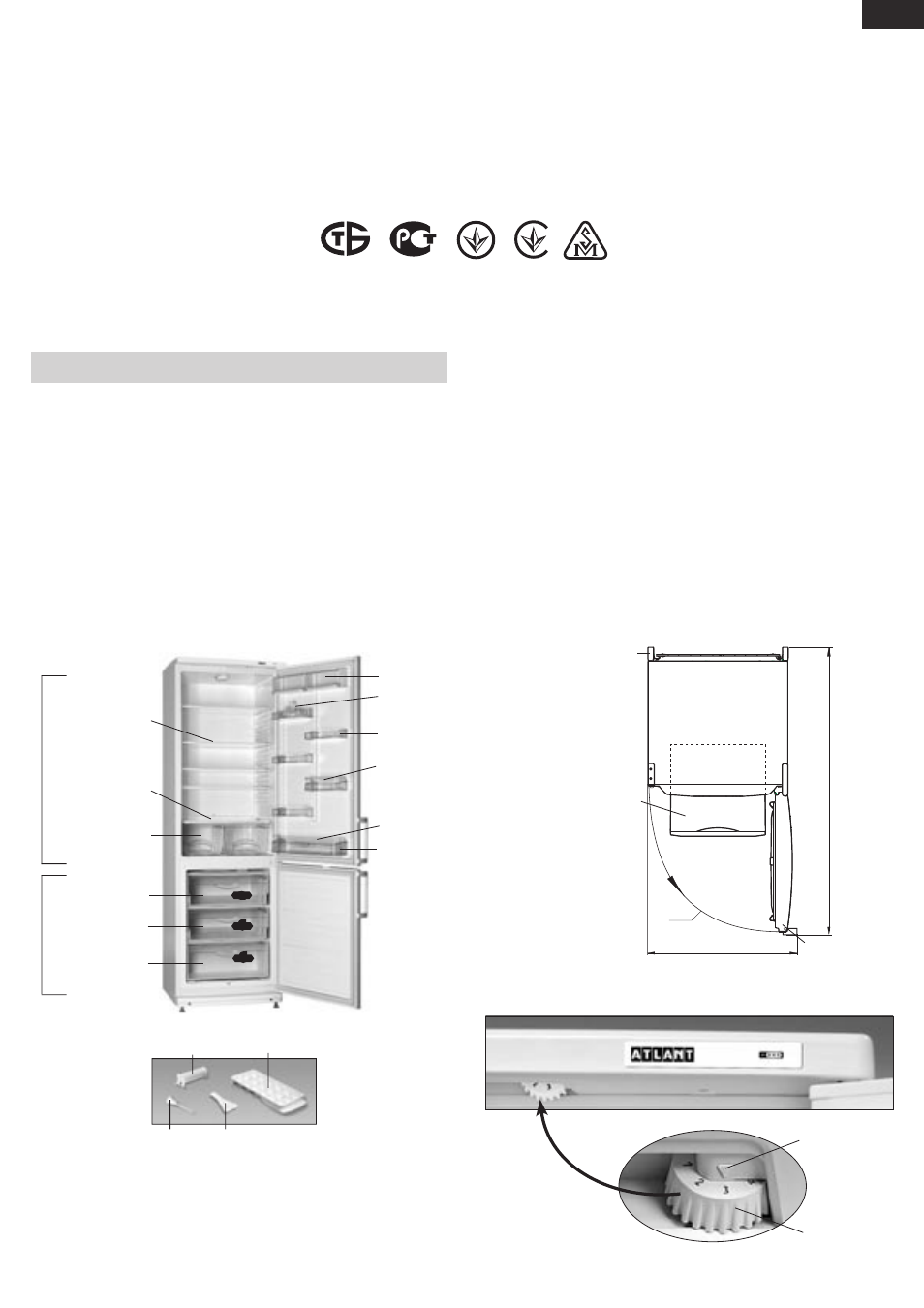

Рисунок 1 — Холодильник и комплектующие изделия

ерш

лопатка

форма для льда

упор задний

I

II

ограничитель (большой)

корзина
(нижняя)

корзина

корзина

сосуд (для овощей
или фруктов)

полка-стекло
(нижняя)

полка-стекло

емкость с крышкой

ограничитель (малый)

вкладыш для яиц

барьер-полка

барьер

I — морозильное отделение (МО):

«а» — зона замораживания и хранения;

«б» — зона хранения;

II — отделение для хранения свежих пищевых продуктов (ХО)

«а»

«б»

«б»

Сертификат соответствия изделий выдан БЕЛЛИС (ул. Красная, 7Б, 220029, г. Минск):

№ ТС BY/112 03.11. 020 00230, срок действия с 30.11.2012 г. по 29.11.2017 г.
