6
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
«а»
«б»
«а»
Додаток
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
Рисунок 2 – Холодильник (вигляд зверху)
упор задній
двері МВ
I – морозильне відділення (МВ):
«а» – зона заморожування та зберігання,
«б» – зона зберігання;
II – відділення для зберігання свіжих харчових продуктів (ХВ)
ємність
(з кришкою)
ємність
ємність (нижня)
кошик (нижній)
кошик
кошик
посудина (для
овочів або фруктів)
I
II
полиця-скло
полиця-скло (нижня)
упор задній
йорж
вкладиш для яєць
форма для льоду
гвинт

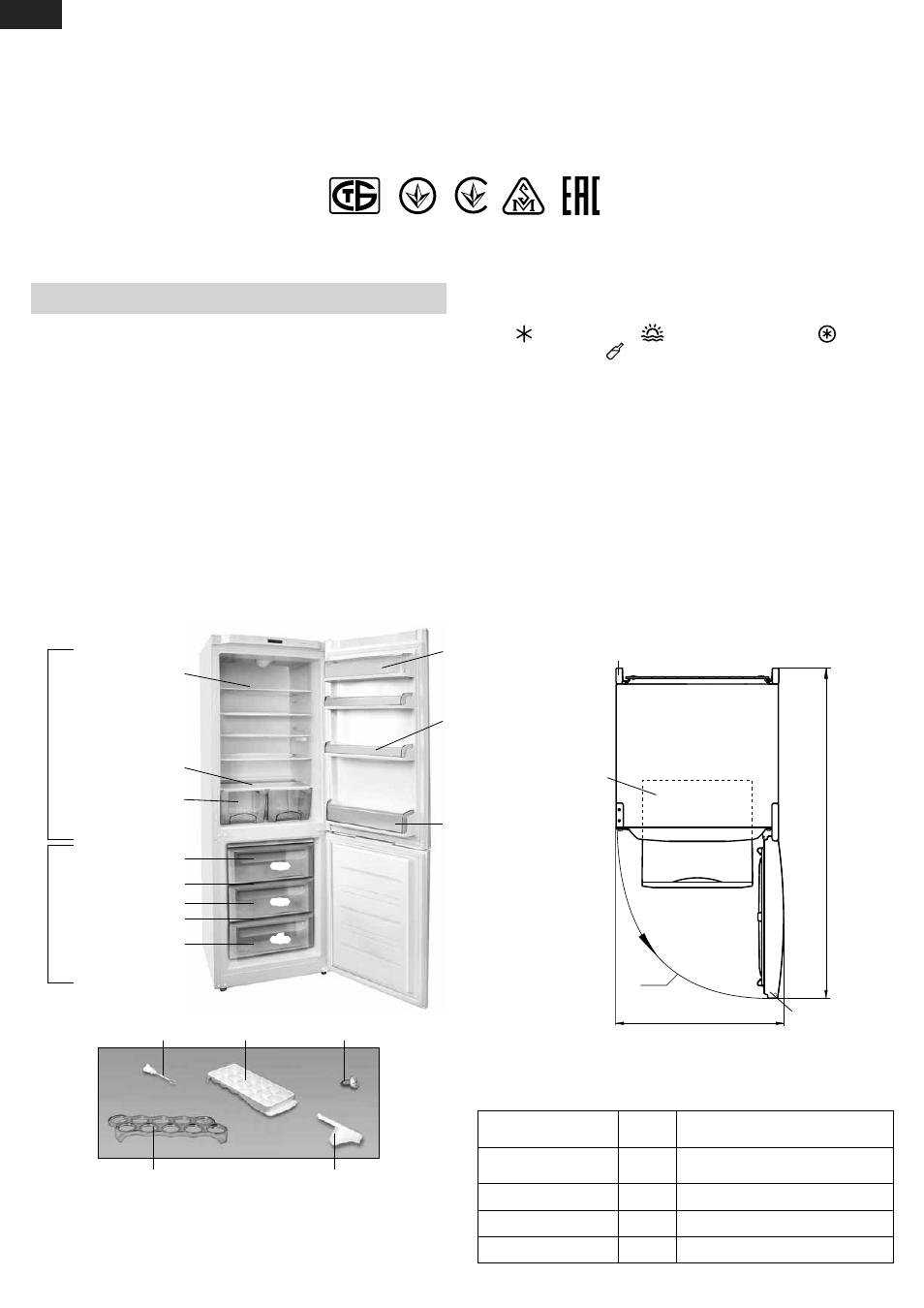

Рисунок 1 – Холодильник і комплектуючі вироби
1 З а га Л Ь Н І В І Д О М О С Т І
1.1 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-2009.
У відповідності з СТБ IEC 62552-2009 термін «камера» замінено
на термін «відділення». У зв’язку з цим дані терміни вживаються в
однаковому значенні: камера (ХК и МК) в інструкції з експлуатації,
відділення (ХВ и МВ) в додатку.
1.2 Холодильник у відповідності з рисунком 1 призначений
для заморожування свіжих продуктів, тривалого зберігання замо-
рожених продуктів та приготування харчового льоду у морозиль-
ному відділенні(далі – МВ); для охолодження та короткочасного
зберігання свіжих продуктів, напоїв, овочів та фруктів у відділенні
для зберігання свіжих харчових продуктів (далі – ХВ).
1.3 Холодильник має холодильний агрегат з клапаном, який
дозволяє відключати ХВ під час роботи МВ.
1.4 В холодильнику передбачений блок керування, який
дозволяє встановлювати температуру у відділеннях, відключати
ХВ або холодильник, забезпечує світлову індикацію на дисплеї.
1.5 Холодильник має такі функції: «Суперохолодження
ХО» (
), «Відпустка» (
), «Заморожування» (
), «Охо-
лодження напоїв»(
).
1.6 В холодильнику передбачена звукова сигналізація при
відкритих більше 60 секунд дверях ХВ або МВ.
1.7 Холодильник обладнаний автоматичними системами
відтаювання: краплинною – в ХВ, без утворення інею No Frost – в МВ.
1.8 Холодильник повинен експлуатуватися в діапазоні темпе-
ратур навколишнього середовища, який відповідає кліматичному
класу (див. таблицю 1). Кліматичний клас холодильника зазначе-
ний на його табличці.
1.9 Загальний простір, необхідний для експлуатації холодиль-
ника, визначається габаритними розмірами, вказаними на рисун-
ку 2 в міліметрах. Для безперешкодного виймання комплектуючих
із холодильника необхідно відкривати двері відділень на кут не
менше 90
0
.
полиця-скло МВ
полиця-скло МВ
кошик
90
0
613
1202
ХМ-5124-ХХХ-F
Таблиця 1 – Кліматичні класи
Клас
Символ
Діапазон температур
навколишнього середовища,
0
С
Помірний
розширений
SN
від 10 до 32
Помірний
N
від 16 до 32
Субтропічний
ST
від 16 до 38
Тропічний
T
від 16 до 43
