1

RUS

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

«а»

«б»

«а»

Приложение

ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ

1 О Б Щ И Е С В Е Д Е Н И Я

1.1 Хо л о д и л ь н и к с о о т в е т с т в у е т С Т Б 1499 -20 0 4,

С ТБ IEC 62552-2009. В соответствии с СТБ IEC 62552-2009
термин «камера» заменен на термин «отделение». В связи с этим
данные термины употребляются в одинаковом значении: камера
(ХК и МК) в руководстве по эксплуатации, отделение (ХО и МО)
в приложении.

1.2 Холодильник в соответствии с рисунком 1 предназначен для

замораживания свежих продуктов, длительного хранения заморо-
женных продуктов и приготовления пищевого льда в морозильном
отделении (далее – МО); для охлаждения и кратковременного
хранения свежих продуктов, напитков, овощей и фруктов в от-
делении для хранения свежих пищевых продуктов (далее – ХО).

1.3 Холодильник имеет холодильный агрегат с клапаном,

который позволяет отключать ХО при работе МО.

1.4 В холодильнике предусмотрен блок управления, который

позволяет устанавливать температуру в отделениях, отключать ХО

ХМ-5124-ХХХ-F

или холодильник, обеспечивает световую индикацию на дисплее.

1.5 Холодильник имеет следующие функции: «Суперохлажде-

ние ХО»

( ), «Отпуск» (

), «Замораживание» (

), «Охлаж-

дение напитков»(

), «Вентилятор ХО» (

) (при наличии).

1.6 В холодильнике предусмотрена звуковая сигнализация при

открытой более 60 секунд двери ХО или МО.

1.7 Холодильник оснащен автоматическими система-

ми оттаивания: капельной – в ХО, без образования инея
No Frost – в МО.

1.8 Холодильник должен эксплуатироваться в диапазоне

температур окружающей среды, который соответствует климатиче-
скому классу (см. таблицу 1). Климатический класс холодильника
указан на его табличке.

1.9 Общее пространство, необходимое для эксплуатации хо-

лодильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери
отделений на угол не менее 90

0

.

Рисунок 2 – Холодильник (вид сверху)

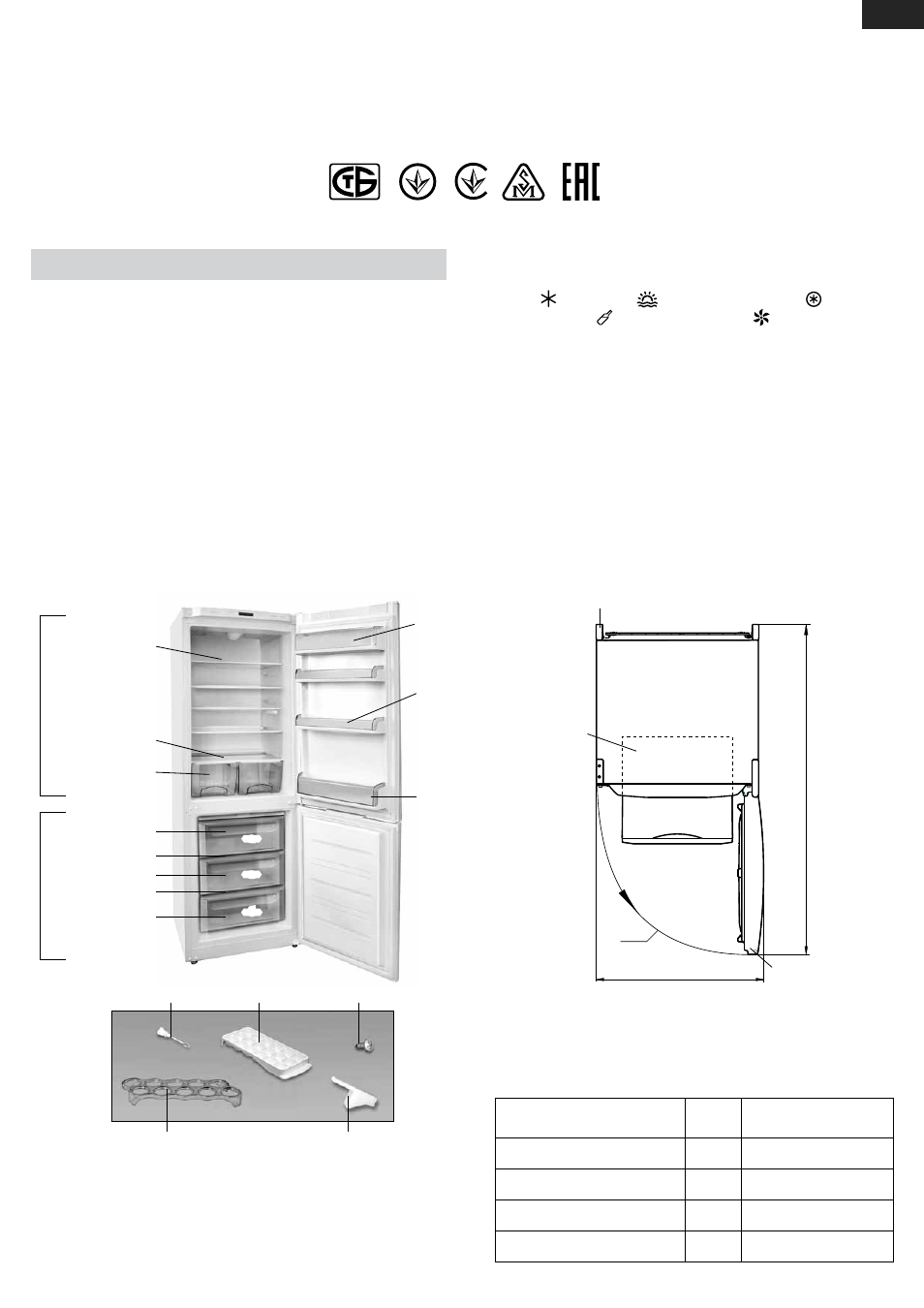

Рисунок 1 – Холодильник и комплектующие изделия

I – морозильное отделение (МО):
«а» – зона замораживания и хранения,
«б» – зона хранения;
II – отделение для хранения свежих пищевых продуктов (ХО)

корзина (нижняя)

корзина

корзина

сосуд

(

для овощей

или фруктов

)

емкость
(с крышкой)

емкость

I

II

емкость
(нижняя)

полка-стекло

полка-стекло
(нижняя)

упор задний

ерш

вкладыш для яиц

форма для льда

винт

полка-стекло МО

полка-стекло МО

упор задний

корзина

дверь МО

90

0

613

1202

Таблица 1 – Климатические классы

Класс

Символ

Диапазон температур

окружающей среды,

0

С

Умеренный расширенный

SN

От 10 до 32

Умеренный

N

От 16 до 32

Субтропический

ST

От 16 до 38

Тропический

T

От 16 до 43

003

1003

001
