МУЛЬТИМЕДИЙНЫЙ НАКОПИТЕЛЬ WD ELEMENTS PLAY
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОСОБЕННОСТИ И ФУНКЦИИ – 7

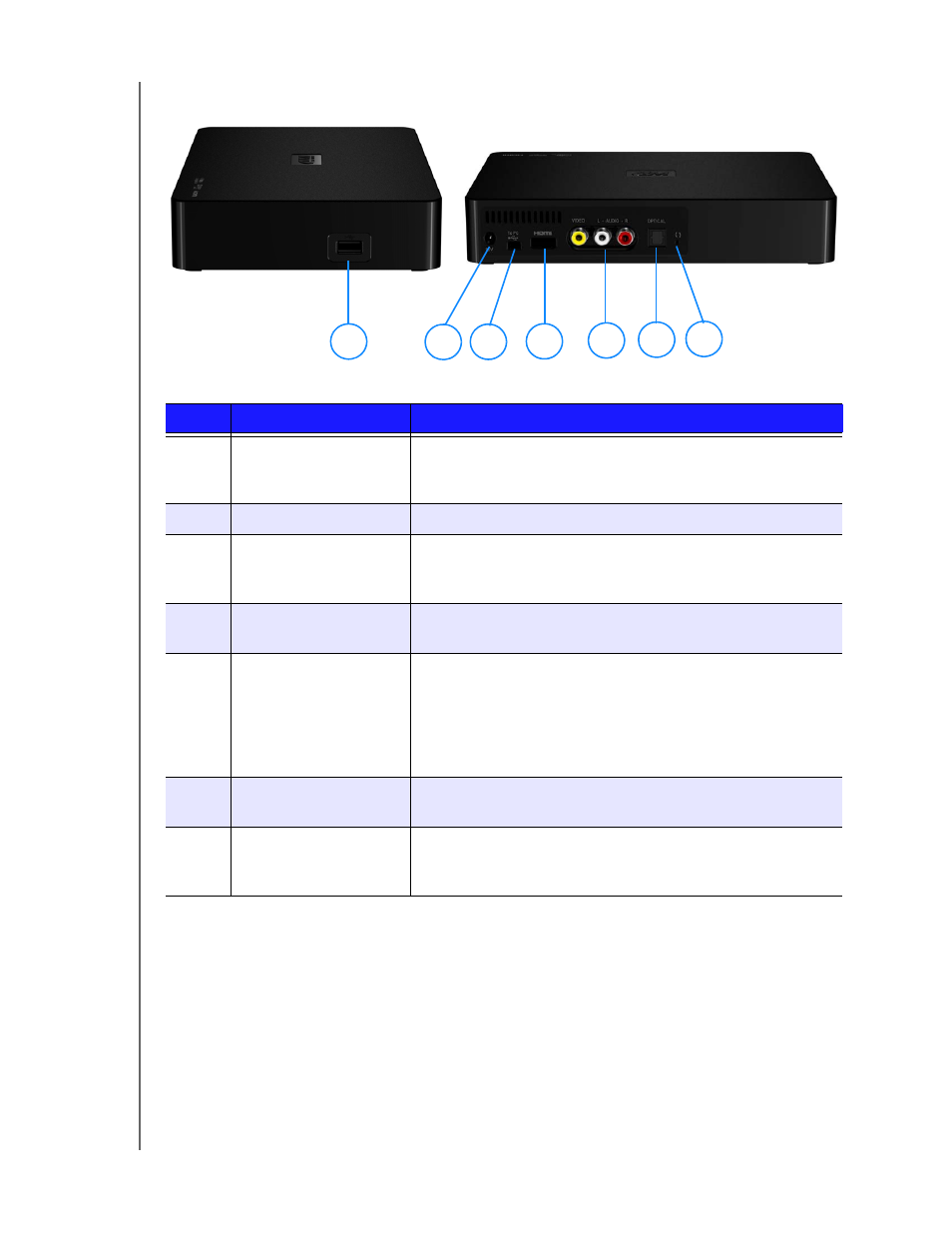

Разъемы
Пункт
Компонентный
Описание
1
Порт USB
Позволяет подключать съемные устройства хранения
данных, портативные мультимедийные накопители
и цифровые камеры с разъемами USB.
2
Гнездо питания
Для подключения источника питания.
3
Порт Mini USB
Позволяет подключать мультимедийный накопитель
к компьютеру как внешний USB-накопитель для
передачи материалов.
4
Гнездо HDMI
Подключается к гнезду HDMI на телевизоре
(кабель HDMI продается отдельно).
5
Гнезда выхода
составного
видеосигнала и звука
Подключается к аналоговым входам видео и звука на
телевизоре (кабель составного видеосигнала продается
отдельно).
Примечание: При выводе звука через порт Toslink
(оптический) требуется использовать только выход
видеосигнала.
6
Аудиовыход Toslink
(оптический)
Подключается к ресиверу (кабель Toslink продается
отдельно).
7
Кнопка сброса
Для сброса настроек мультимедийного накопителя на
заводские (при помощи тонкого стержня или
распрямленной скрепки).
1
2 3
4
5
6
7
